► Nettoyer le scarificateur et les rouleaux
comme indiqué dans le présent manuel
d'utilisation.
■
Si le scarificateur ou les rouleaux ne sont pas
entretenus ou réparés correctement, des com‐
posants peuvent ne plus fonctionner correcte‐
ment et des dispositifs de sécurité peuvent
être désactivés. Les personnes risquent des
blessures graves, voire la mort.
►
Ne pas entretenir ni réparer soi-même le
scarificateur.
► Si le scarificateur nécessite un entretien ou
une réparation : demander conseil à un
revendeur spécialisé STIHL.
►
Entretenir les rouleaux comme indiqué
dans le présent manuel d'utilisation.
■ Lors du nettoyage, de l'entretien ou de la répa‐
ration des rouleaux, les lames et les ressorts
en queue d'aronde peuvent se mettre en mou‐
vement. L'utilisateur risque de se couper sur
les tranchants et de se blesser.
►
Porter des gants de protection en matière
résistante.
5 Préparation du scarifica‐
teur
5.1 Préparation du scarificateur
Avant chaque utilisation, effectuer impérative‐
ment les opérations suivantes :
► S'assurer que les composants suivants sont
en bon état de fonctionnement :
–
Scarificateur, 4.6.1.
–
Rouleaux, 4.6.2.
► Assembler le guidon.
►
Nettoyer le scarificateur, 15.1.
►
Vérifier les rouleaux, 10.2.
► S'assurer qu'aucun rouleau ne se trouve dans
le compartiment de transport, 6.2.
►
Relever et régler le guidon, 7.1.
► Raccorder la prise secteur du scarificateur à
une rallonge et brancher la fiche secteur de la
rallonge sur une prise électrique facile d'ac‐
cès.
► Si la matière qui se détache de l'herbe doit
être recueillie dans le bac de ramassage :
accrocher le bac de ramassage,
6.3.2.
► Si la matière qui se détache de l'herbe doit
être éjectée vers l'arrière : décrocher le bac de
ramassage,
6.3.3.
►
Régler la profondeur de travail,
11.2.
►
Contrôler les éléments de commande,
10.1.
► Si les différentes opérations n'ont pas pu être
effectuées : ne pas utiliser le scarificateur et
s'adresser à un revendeur spécialisé STIHL.
6 Assemblage du scarifica‐
teur

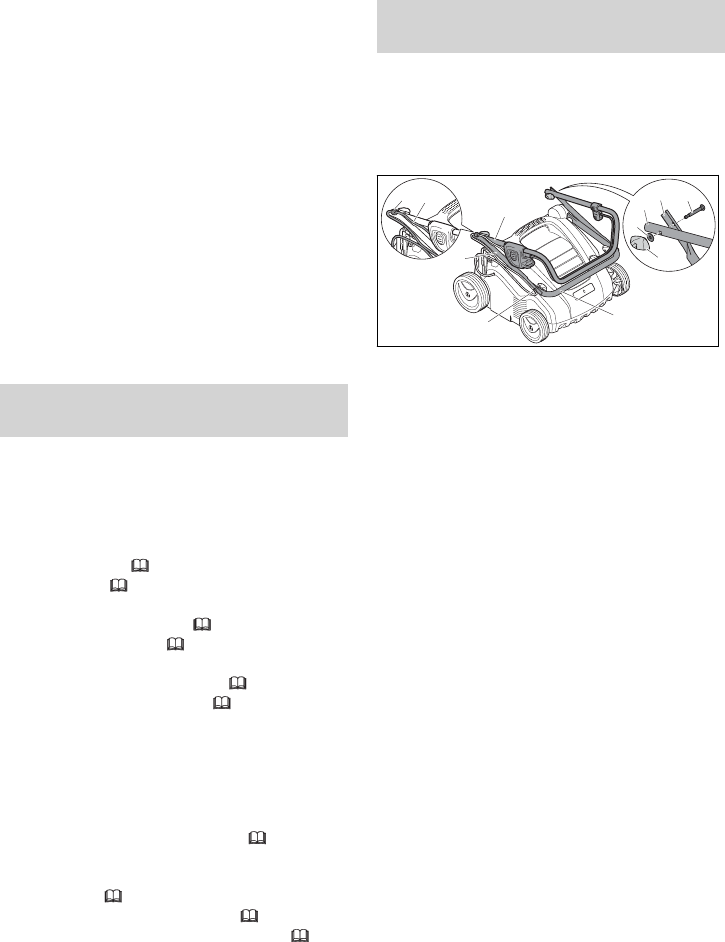

6.1 Montage du guidon
► Arrêter le scarificateur et débrancher le raccor‐
dement de la rallonge de la prise secteur du
scarificateur.
► Placer le scarificateur sur une surface plane.
8 9
1
2
3
10
4
5
6
7
8
0000-GXX-B365-A00000-GXX-B365-A00000-GXX-B365-A0
► Insérer les supports (8) sur les vis (7).
► Aligner la partie supérieure du guidon (1) et la
partie centrale du guidon (2), de sorte que les
alésages coïncident.
► Insérer la vis (7) et l'aligner de manière à ce
que la tête de la vis soit de niveau avec la par‐
tie centrale du guidon (2) des deux côtés.
► Placer la rondelle (4) sur la vis (7).
► Visser l'écrou à oreilles (3).
► Aligner la partie inférieure du guidon (10) et la
partie centrale du guidon (2), de sorte que les
alésages coïncident.
► Insérer la vis (7) et l'aligner de manière à ce
que la tête de la vis soit de niveau avec la par‐
tie centrale du guidon (2) des deux côtés.
► Placer la rondelle (4) sur la vis (7).
► Visser l'écrou à oreilles (3).
► Pousser le câble (9) dans les supports (8).
Il ne faut plus démonter le guidon.
6.2 Retrait du rouleau de ratissage
du compartiment de transport
avant la première mise en ser‐
vice
► Arrêter le scarificateur et débrancher le raccor‐
dement de la rallonge de la prise secteur du
scarificateur.
► Placer le scarificateur sur une surface plane.
