6.3 Opvangbox in elkaar zetten,
vasthaken en loshaken

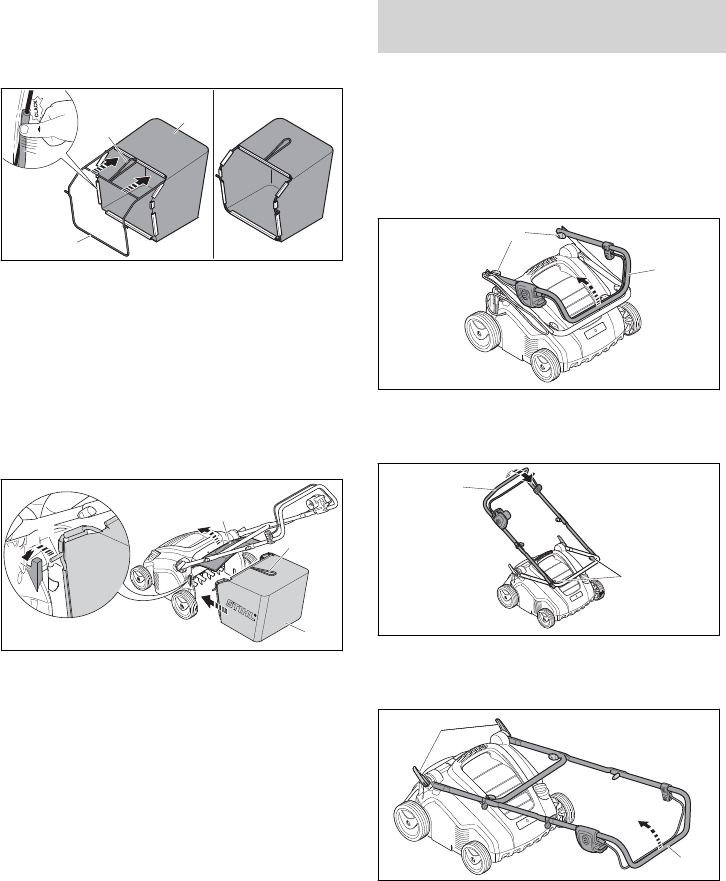

6.3.1 Opvangbox in elkaar zetten
1
2
3
4
0000-GXX-B367-A0
► Trek de stof (1) zodanig over het frame (2),
dat de bodemplaat onder en de greep (3) zich
aan de buitenkant van de stof bevinden.
► Druk de kunststofprofielen (4) op het frame.
De kunststofprofielen klikken met een klik
vast.
6.3.2 Opvangbox vasthaken
► Schakel de verticuteermachine uit en trek de
koppeling van de verlengkabel van de stekker
van de verticuteermachine los.
3
2
1
5
4
0000-GXX-B368-A0
► Open de uitwerpklep (1) en houd deze vast.
► Pak de opvangbox (3) aan de greep (2) vast
en haak de as (5) in de houder (4) vast.
► Leg de uitwerpklep (1) op de opvangbox (3).
6.3.3 De opvangbox loshaken
► Schakel de verticuteermachine uit en trek de
koppeling van de verlengkabel van de stekker
van de verticuteermachine los.
► Plaats de verticuteermachine op een vlakke
ondergrond.
► Open de uitwerpklep en houd deze vast.
► Neem de opvangbox aan de greep naar boven
weg.
► Sluit de uitwerpklep.
7 Verticuteermachine voor
de gebruiker instellen
7.1 Duwstang omhoog klappen en
afstellen
► Schakel de verticuteermachine uit en trek de
koppeling van de verlengkabel van de stekker
van de verticuteermachine los.
► Plaats de verticuteermachine op een vlakke
ondergrond.
1
2
0000-GXX-B369-A0
► Klap het bovenstuk van de duwstang (1) omh‐
oog.
► Haal de vleugelmoeren (2) aan.
4
0000-GXX-B370-A0
3
► Klap het middenstuk van de duwstang (3)
omhoog.
► Haal de vleugelmoeren (4) aan.
6
5
0000-GXX-B371-A0
► Open de snelspanners (6).
► Klep de duwstang (5) volledig omhoog.
