2.2 Aanduiding van de waarschu‐
wingen in de tekst
GEVAAR
■ De aanwijzing duidt op gevaren die leiden tot
ernstig letsel of zelfs tot de dood.
► De genoemde maatregelen kunnen ernstig
letsel of de dood voorkomen.
WAARSCHUWING
■ De aanwijzing duidt op gevaren die kunnen
leiden tot ernstig letsel of zelfs tot de dood.
► De genoemde maatregelen kunnen ernstig
letsel of de dood voorkomen.
LET OP
■ De aanwijzing duidt op gevaren die kunnen
leiden tot materiële schade.
► De genoemde maatregelen kunnen materi‐
ele schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in
deze handleiding.
3 Overzicht

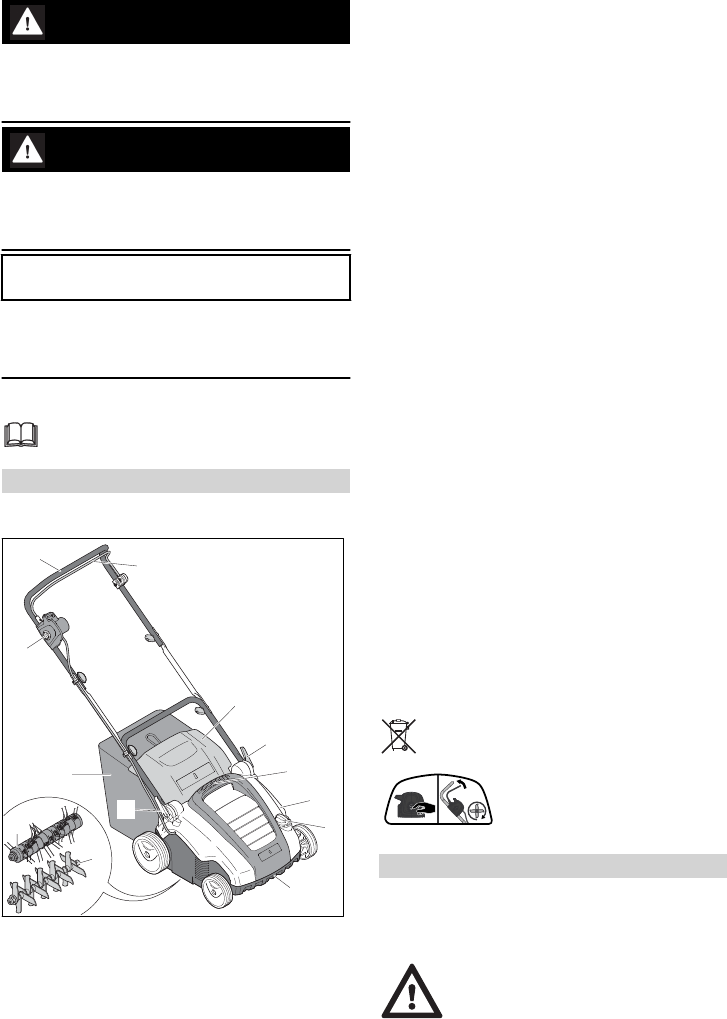

3.1 Verticuteermachine
10
11
9
1
2
4
7
5
#
3
6
8
4
0000-GXX-B364-A0
1 Duwstang
De duwstang dient voor het vasthouden,
begeleiden en transporteren van de verticu‐
teermachine.
2 Schakelbeugel
De schakelbeugel schakelt samen met de
blokkeerknop de gemonteerde wals in en uit.
3 Uitwerpklep
De uitwerpklep sluit het uitwerpkanaal af.
4 Snelspanners
De snelspanners dienen voor het instellen en
omklappen van de duwstang.
5 Bovenste transportgreep
De bovenste transportgreep dient voor het
dragen van de verticuteermachine.
6 Draaiwiel
Het draaiwiel dient voor het instellen van de
werkdiepte.
7 Onderste transportgreep
De onderste transportgreep dient voor het
dragen en plaatsen van de verticuteerma‐
chine.
8 Verticuteerwals
De verticuteerwals dient voor het verticuteren
van het gazon.
9 Wiedegwals
De wiedegwals dient voor het wiedeggen van
het gazon.
10 Opvangbox
De opvangbox vangt het materiaal op dat uit
het gazon is losgemaakt.
11 Blokkeerknop
De blokkeerknop schakelt samen met de
schakelbeugel de verticuteermachine in en
uit.
# Typeplaatje met machinenummer
3.2 Pictogrammen
De pictogrammen kunnen op de verticuteerma‐
chine staan en betekenen het volgende:
Gooi het product niet bij het huisvuil weg.
Schakel de verticuteermachine
in.
4 Veiligheidsinstructies
4.1 Waarschuwingspictogrammen
De waarschuwingspictogrammen op de verticu‐
teermachine betekenen het volgende:
Neem de veiligheidsinstructies en bij‐
behorende maatregelen in acht.
