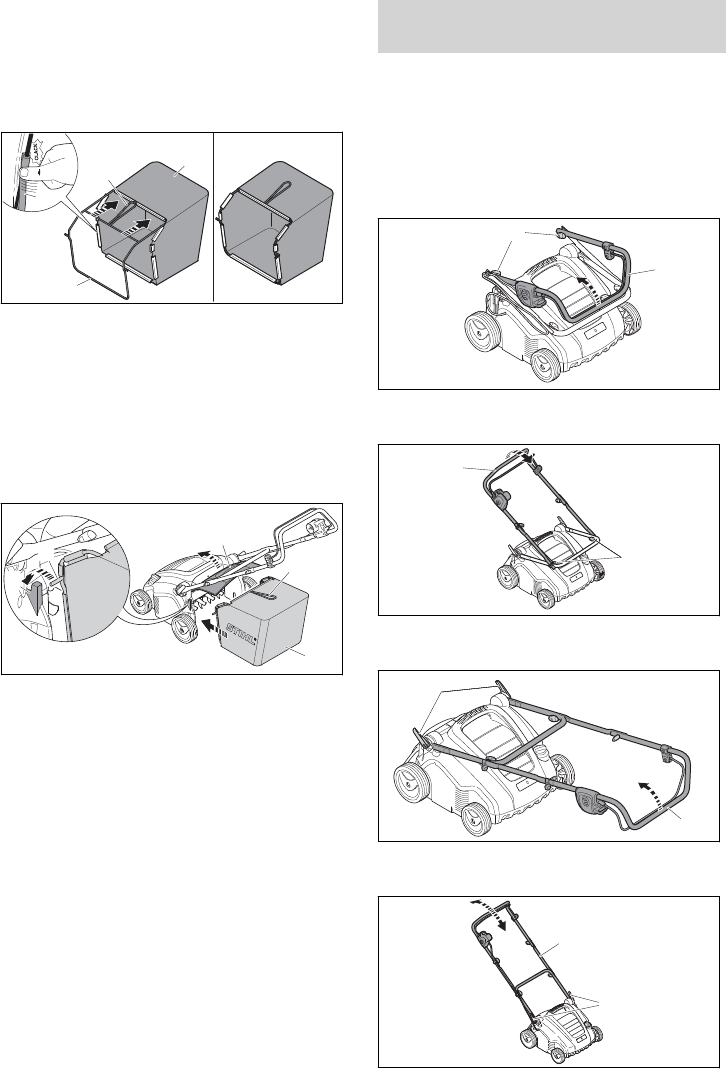

6.3 Assemblaggio, aggancio e
sgancio del cesto di raccolta
erba
6.3.1 Assemblaggio del cesto di raccolta
erba
1
2
3
4
0000-GXX-B367-A0
► Tirare il tessuto (1) sopra il telaio (2) in modo
che la piastra di fondo si trovi in basso e l'im‐
pugnatura (3) sul lato esterno del tessuto.
► Premere i profili in plastica (4) sul telaio.
I profili in plastica si innestano con uno scatto.
6.3.2 Aggancio del cesto di raccolta erba
► Spegnere l'arieggiatore e staccare il giunto del
cavo di prolunga dalla spina di alimentazione
dell'arieggiatore.
3
2
1
5
4
0000-GXX-B368-A0
► Aprire e tenere aperto lo sportello-deflettore
(1).
► Afferrare il cesto di raccolta erba (3) dall'impu‐
gnatura (2) e agganciare l'asse (5) nell'allog‐
giamento (4).
► Abbassare lo sportello deflettore (1) sul cesto
di raccolta erba (3).
6.3.3 Sgancio del cesto di raccolta erba
► Spegnere l'arieggiatore e staccare il giunto del
cavo di prolunga dalla spina di alimentazione
dell'arieggiatore.
► Posizionare l'arieggiatore su una superficie
piana.
► Aprire e tenere aperto lo sportello-deflettore.
► Rimuovere il cesto di raccolta erba verso l'alto
utilizzando l'impugnatura.
► Chiudere lo sportello-deflettore.
7 Regolazione dell'arieggia‐
tore da parte dell'utente
7.1 Apertura e regolazione del
manubrio
► Spegnere l'arieggiatore e staccare il giunto del
cavo di prolunga dalla spina di alimentazione
dell'arieggiatore.
► Posizionare l'arieggiatore su una superficie
piana.
1
2
0000-GXX-B369-A0
► Aprire la parte superiore del manubrio (1).
► Serrare i dadi ad alette (2).
4
0000-GXX-B370-A0
3
► Aprire la parte centrale del manubrio (3).
► Serrare i dadi ad alette (4).
6
5
0000-GXX-B371-A0
► Aprire la leva di fissaggio rapido (6).
► Aprire completamente il manubrio (5).
6
5
0000-GXX-B372-A0
