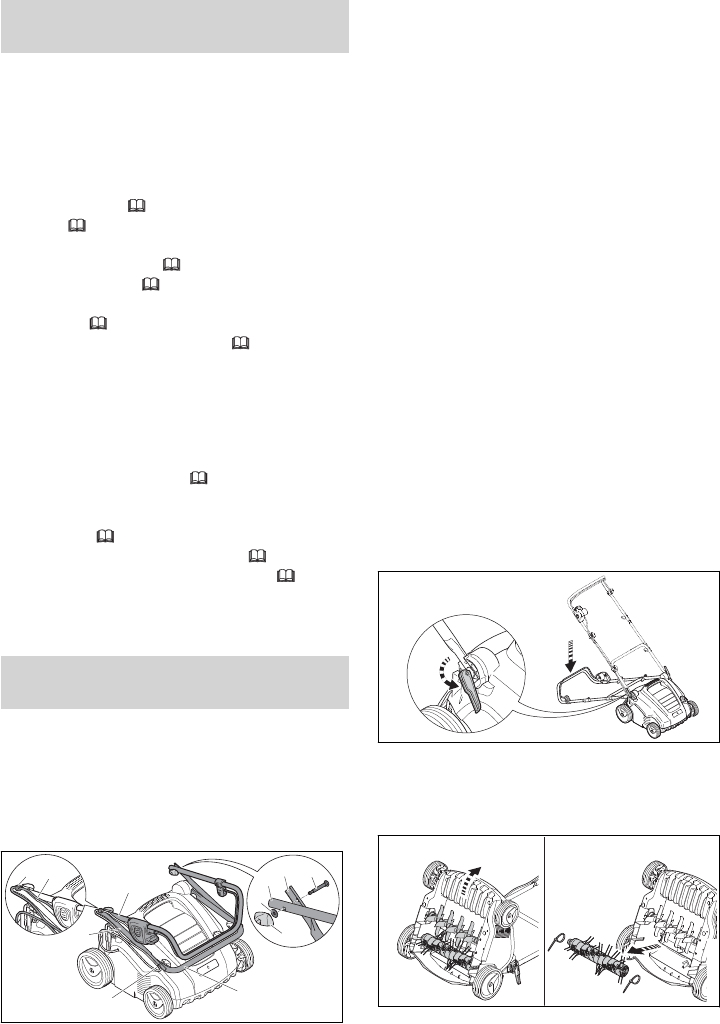

5 Preparazione per l'uso del‐
l'arieggiatore
5.1 Preparazione per l'uso dell'a‐
rieggiatore
Prima di iniziare il lavoro è necessario eseguire i
seguenti passaggi:
► Assicurarsi che i seguenti componenti siano in
condizioni di sicurezza:
–
arieggiatore, 4.6.1.
–
rulli, 4.6.2.
► Assemblare il manubrio.
►
Pulire l'arieggiatore, 15.1.
►
Controllare i rulli, 10.2.
► Assicurarsi che non ci siano rulli nel vano di
trasporto, 6.2.
►
Aprire il manubrio e regolarlo, 7.1.
► Collegare la spina di alimentazione a un cavo
di prolunga e inserire la spina di alimentazione
del cavo di prolunga in una presa di corrente
facilmente accessibile.
► Se il materiale staccato dal prato deve essere
raccolto nel cesto di raccolta erba: agganciare
il cesto di raccolta erba,
6.3.2.
► Se il materiale staccato dal prato deve essere
espulso da dietro: sganciare il cesto di rac‐
colta erba,
6.3.3.
►
Regolare la profondità di lavoro,
11.2.
►
Controllare gli elementi di comando, 10.1.
► Se non è possibile eseguire i passaggi
descritti: non utilizzare l'arieggiatore e rivol‐
gersi a un rivenditore specializzato STIHL.
6 Assemblaggio dell'arieggia‐
tore
6.1 Montaggio del manubrio
► Spegnere l'arieggiatore e staccare il giunto del
cavo di prolunga dalla spina di alimentazione
dell'arieggiatore.
► Posizionare l'arieggiatore su una superficie
piana.
8 9
1
2
3
10
4
5
6
7
8
0000-GXX-B365-A00000-GXX-B365-A00000-GXX-B365-A0
► Spingere il supporto (8) sulle viti (7).
► Inserire la parte superiore (1) e la parte cen‐
trale del manubrio (2) in modo che i fori siano
allineati.
► Inserire la vite (7) e allinearla in modo che su
entrambi i lati la testa della vite sia a filo della
parte centrale del manubrio (2).
► Posizionare la rondella (4) sulla vite (7).
► Avvitare il dado ad alette (3).
► Inserire la parte inferiore (10) e la parte cen‐
trale del manubrio (2) in modo che i fori siano
allineati.
► Inserire la vite (7) e allinearla in modo che su
entrambi i lati la testa della vite sia a filo della
parte centrale del manubrio (2).
► Posizionare la rondella (4) sulla vite (7).
► Avvitare il dado ad alette (3).
► Spingere il cavo (9) nei supporti (8).
Il manubrio non deve essere nuovamente smon‐
tato.
6.2 Rimozione del rullo di sfeltra‐
tura dal vano di trasporto prima
della prima messa in funzione
► Spegnere l'arieggiatore e staccare il giunto del
cavo di prolunga dalla spina di alimentazione
dell'arieggiatore.
► Posizionare l'arieggiatore su una superficie
piana.
2
1
0000-GXX-B366-A0
► Aprire la leva di fissaggio rapido (1) e spostare
il manubrio verso la parte posteriore.
► Afferrare l'arieggiatore dall'impugnatura infe‐
riore per il trasporto e portarlo all'indietro.
1
2
0000-GXX-B384-A0
► Rimuovere la fascetta serracavo.
► Estrarre il rullo di sfeltramento dal vano di tra‐
sporto e conservarlo in un luogo sicuro.
