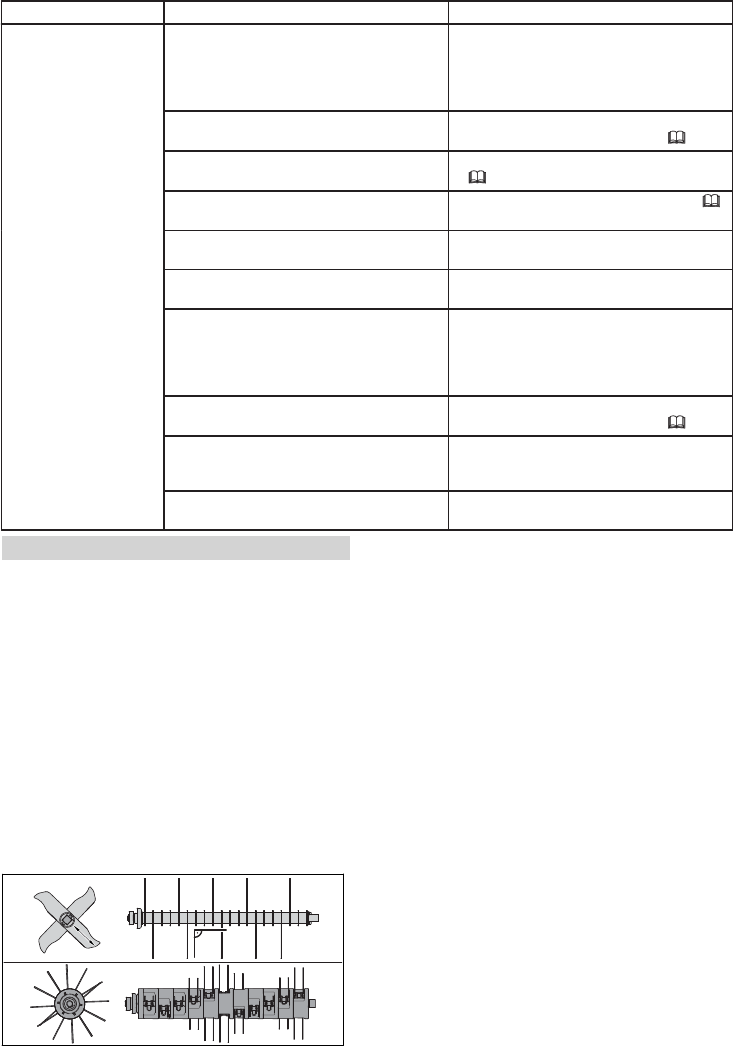

Häiriö Syy Korjaus
Varoke tai vikavirtasuojakytkin on lau‐
ennut. Virtapiiri on ylikuormittunut tai
viallinen.
► Etsi laukeamisen syy ja korjaa.
Palauta varoke tai vikavirtasuojakyt‐
kin.
► Kytke pois samaan virtapiiriin kytke‐
tyt muut kuluttajat.
Pistorasian varokkeen ampeerilukema
on liian pieni.
► Työnnä jatkojohdon pistotulppa oik‐
ein suojattuun pistorasiaan, 19.1.
Jatkojohdon poikkipinta on vääränlai‐
nen.
► Käytä riittävän paksua jatkojohtoa
19.3
Jatkojohto on liian pitkä. ►
Käytä oikean pituista jatkojohtoa
19.3
Moottori on ylikuumentunut. ► Puhdista pystyleikkuri.
► Anna pystyleikkurin jäähtyä.
Pystyleikkuri pysäh‐
tyy käytön aikana.
Jatkojohdon pistotulppa on irronnut. ► Kytke jatkojohdon pistotulppa tai pis‐
toke.
Varoke tai vikavirtasuojakytkin on lau‐
ennut. Virtapiiri on ylikuormittunut tai
viallinen.
► Etsi laukeamisen syy ja korjaa.
Palauta varoke tai vikavirtasuojakyt‐
kin.
► Kytke pois samaan virtapiiriin kytke‐
tyt muut kuluttajat.
Pistorasian varokkeen ampeerilukema
on liian pieni.
► Työnnä jatkojohdon pistotulppa oik‐
ein suojattuun pistorasiaan, 19.1.
Ylikuormitussuoja on lauennut. ► Puhdista pystyleikkuri.
► Pienennä työsyvyyttä.
► Palauta ylikuormitussuoja.
Tela on jumiutunut. ► Pienennä työsyvyyttä.
► Puhdista pystyleikkuri.
19 Tekniset tiedot
19.1 Pystyleikkuri STIHL RLE 240.0
–
Verkkojännite: katso tyyppikilpi
–
Taajuus: katso tyyppikilpi
–
Ottoteho: 1500 W
–
Paino: 16 kg
–
Keruusäiliön enimmäistilavuus: 50 l
–
Työleveys: 34 cm
–
Kierrosluku: 4100 min
-1
–
Työsyvyys: portaaton, säätöalue 15 mm
–
Sähköosat: II
–
kotelointiluokka: IPX4 (suojaus pölyä vastaan
mutta ei pölytiivis, suojaus roiskevettä vas‐
taan)
19.2 Telat
1
2
0000-GXX-B685-A0
Ilmastustela
–
20 kiinteää terää
Äestystela
–
11x2 liikkuvaa jousiterää
19.3 Jatkokaapelit
Jos laitteen yhteydessä käytetään jatkokaapelia,
siinä täytyy olla suojajohdin ja jatkokaapelin joh‐
dinten paksuuden on täytettävä vähintään seu‐
raavat vaatimukset, jotka määräytyvät verkkojän‐
nitteen ja jatkokaapelin pituuden perusteella:
Jos nimellisjännite arvokilvessä on 220 V -
240 V:
–
Kaapelin pituus enintään 20 m: AWG 15 /
1,5 mm²
–
Kaapelin pituus 20 m - 50 m: AWG 13 /
2,5 mm²
Jos nimellisjännite arvokilvessä on 100 V -
127 V:
–
Kaapelin pituus enintään 10 m: AWG 14 /
2,0 mm²
–
Kaapelin pituus 10 m - 30 m: AWG 12 /
3,5 mm²
19 Tekniset tiedot suomi
0478-670-9910-B 101
