Instruction Manual

3
2
1
5
4
0000-GXX-B368-A0

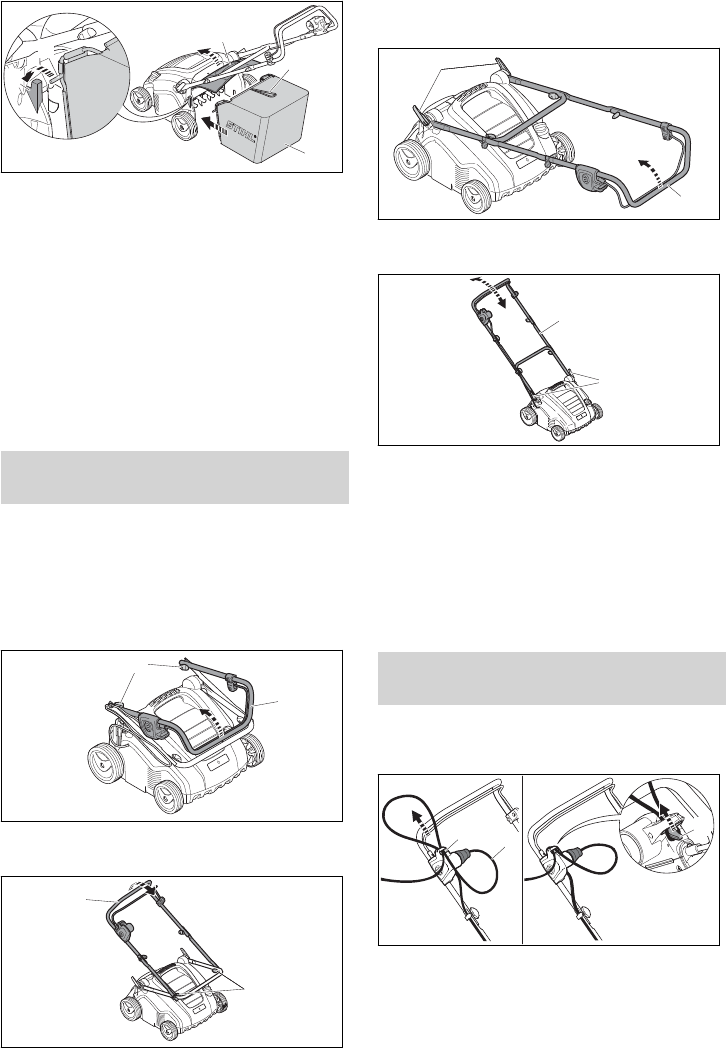

► Auswurfklappe (1) öffnen und halten.
► Fangkorb (3) am Griff (2) greifen und die
Achse (5) in die Aufnahme (4) einhängen.
► Auswurfklappe (1) auf dem Fangkorb (3) able‐
gen.
6.3.3 Fangkorb aushängen
► Rasenlüfter ausschalten und Kupplung der
Verlängerungsleitung vom Netzstecker des
Rasenlüfters ziehen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Auswurfklappe öffnen und halten.
► Fangkorb am Griff nach oben abnehmen.
► Auswurfklappe schließen.
7 Rasenlüfter für den Benut‐
zer einstellen
7.1 Lenker aufklappen und einstel‐
len
► Rasenlüfter ausschalten und Kupplung der
Verlängerungsleitung vom Netzstecker des
Rasenlüfters ziehen.
► Rasenlüfter auf eine ebene Fläche stellen.
1
2
0000-GXX-B369-A0
► Lenkeroberteil (1) aufklappen.
► Flügelmuttern (2) anziehen.
4
0000-GXX-B370-A0
3
► Lenkermittelteil (3) aufklappen.
► Flügelmuttern (4) anziehen.
6
5
0000-GXX-B371-A0
► Schnellspanner (6) öffnen.
► Lenker (5) vollständig aufklappen.
6
5
0000-GXX-B372-A0
► Lenker (5) in gewünschter Position ausrichten
und mit Schnellspanner (6) feststellen.
7.2 Lenker zusammenklappen
► Rasenlüfter ausschalten und Kupplung der
Verlängerungsleitung vom Netzstecker des
Rasenlüfters ziehen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Schnellspanner öffnen.
► Lenker nach vorne umklappen.
8 Rasenlüfter elektrisch
anschließen
8.1 Rasenlüfter elektrisch anschlie‐
ßen
1
3
2
0000-GXX-B373-A0
► Kupplung der Verlängerungsleitung (1) in den
Netzstecker des Rasenlüfters stecken.
► Kabelschlaufe durch Öffnung (2) ziehen.
► Kabelschlaufe am Haken (3) befestigen.
Die Kabelverbindung ist gegen Zug entlastet.
deutsch 7 Rasenlüfter für den Benutzer einstellen
10 0478-670-9910-B
