Owner's Manual

BG 56, BG 56 C, BG 66, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C
español / EE.UU
50

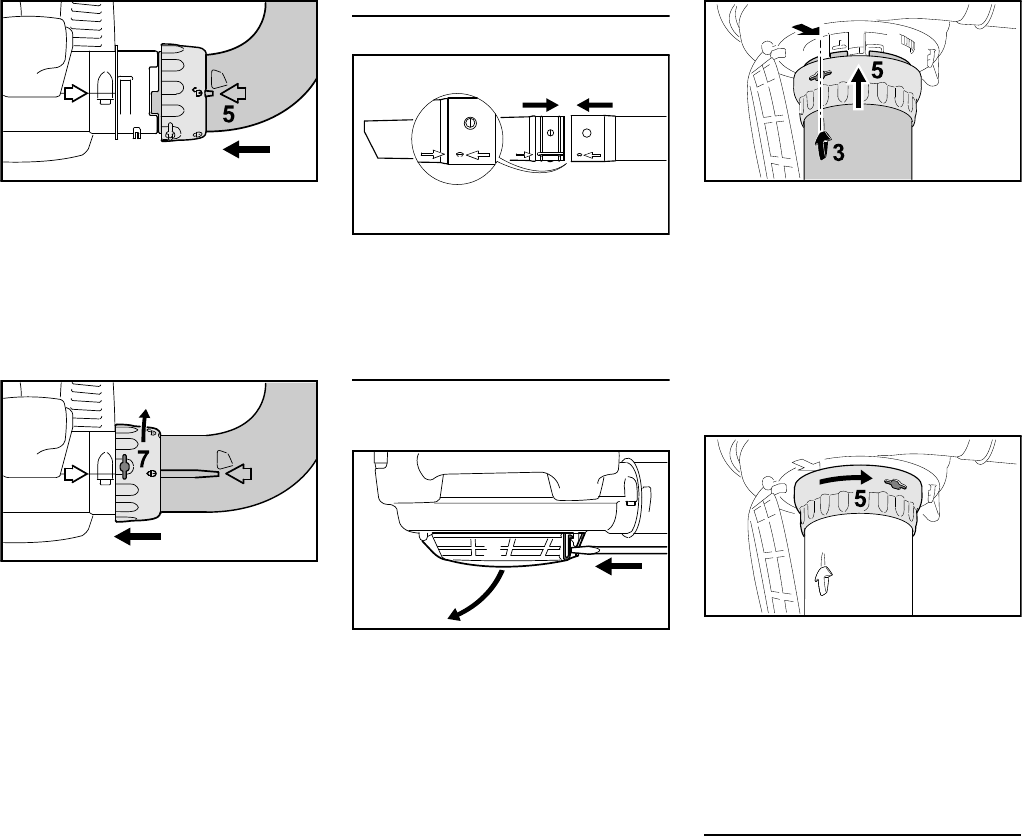

N Alinee las flechas (5).
N Coloque la tuerca de unión con el
símbolo ‚ alineado con las
flechas.
N Empuje el codo en la muesca del
tubo corto de la caja del
soplador (6) hasta el tope.
N Empuje la tuerca de unión (7) sobre
el tubo corto de la caja del soplador
hasta el tope.
N Gire la tuerca de unión (7) en el
sentido de la flecha hasta que el
símbolo ƒ esté alineado con las
flechas – la tuerca de unión emite
un ruido al engancharse en su
lugar.
Armado del tubo de aspiración
N Alinee las flechas en el tubo de
aspiración y en el tubo de
extensión. Júntelos y sujételos en
su lugar.
Instalación del tubo de aspiración
N Apague el motor.
N Meta un destornillador en la
lengüeta (1), empújela para
desenganchar la rejilla de
admisión (2) y abra la rejilla de
admisión.
N Alinee las flechas (3).
N Coloque la tuerca de unión (5) con
la abertura alineado con las
flechas (3).
N Empuje el tubo de aspiración en el
tubo corto de la caja del
soplador (4) hasta el tope.
N Empuje la tuerca de unión (5) sobre
el tubo corto de la caja del soplador.
N Gire la tuerca de unión (5) en el
sentido de la flecha hasta que emita
un ruido al engancharse en su
lugar.
N Siga girando la tuerca de unión en
el sentido de la flecha para apretarla
firmemente.
Retiro del codo
N Apague el motor.
5
296BA021 KN
6
8
296BA022 KN
295BA080 KN
1
2
269BA030 KN
4
3
296BA023 KN
296BA033 KN
