español / EE.UU 11 Armado de la batería tipo mochila
11.2 Conexión y desconexión de la batería y del
cordón de conexión al arnés de la batería

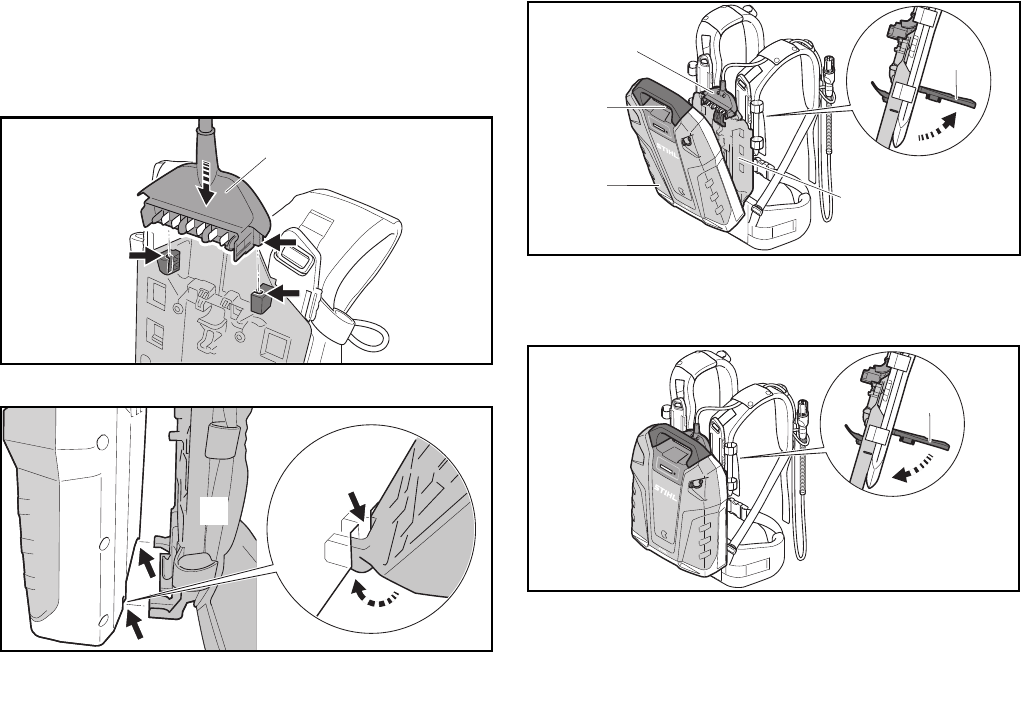

11.2.1 Conexión de la batería y del cordón de conexión al
arnés de la batería
► Inserte el enchufe (1).
► Coloque la batería (2) en el arnés (3) de modo que las
guías del arnés se enganchen en las hendiduras de la
batería.
► Abra la palanca (4) y sujétela en posición.
► Presione el arnés (3) contra la batería (2) hasta que el
enchufe (1) se conecte con el receptáculo (5).
► Gire la palanca (4) hacia abajo hasta que se enganche en
su lugar.
INDICACIÓN
Compruebe que la batería esté firmemente fijada al arnés
antes de empezar a trabajar.
11.2.2 Desconexión de la batería y del cordón de conexión
del arnés de la batería
► Abra la palanca.
► Retire la batería.
► Saque el enchufe del arnés de la batería.
1
0000-GXX-9361-A0
32
0000-GXX-9360-A0
3
4
5
2
1
0000-GXX-9362-A0
4
0000-GXX-9357-A0
