11 Assembling the Backpack Battery
11.2 Attaching and Removing the Battery and
Connecting Cord to the Battery Harness

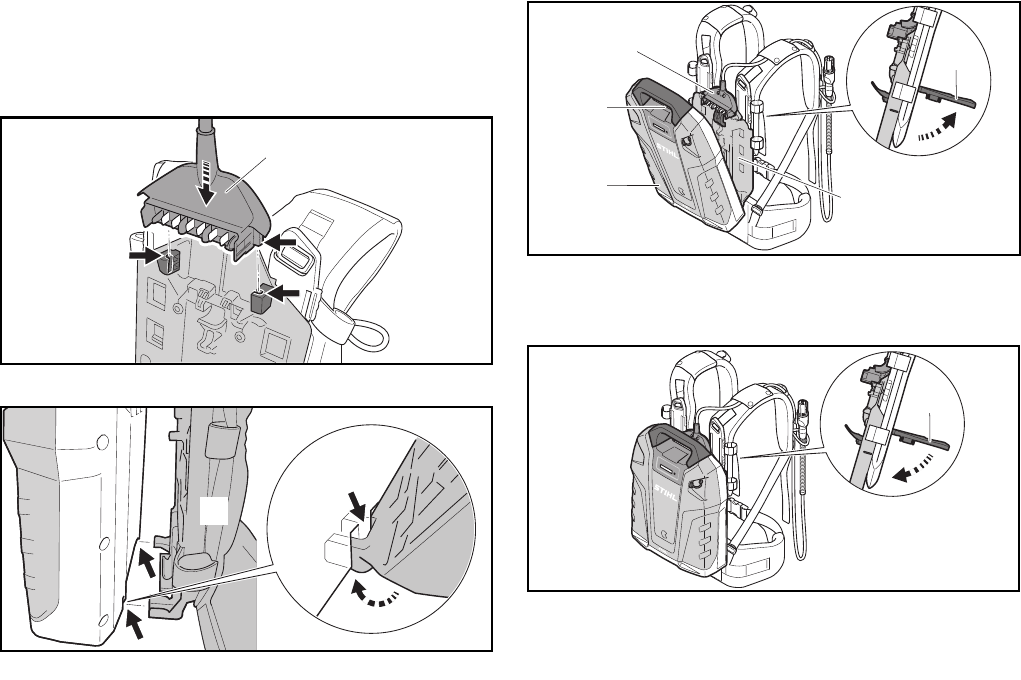

11.2.1 Attaching the Battery and Connecting Cord to the
Battery Harness
► Insert the plug (1).
► Position the battery (2) on the battery harness (3) so that
the guides on the battery harness engage the recesses in
the battery.
► Open the lever (4) and hold it there.
► Press the battery harness (3) against the battery (2) until
the plug (1) connects to the socket (5).
► Swing the lever (4) down until it snaps into place.
NOTICE
Make sure the battery is securely attached to the harness
before starting work.
11.2.2 Removing the Battery and Connecting Cord from the
Battery Harness
► Open the lever.
► Remove the battery.
► Remove the plug from the battery harness.
