8.2 Villamos csatlakozás
Alkalmazzon megfelelő keresztmetszetű betáplálóvezetéket.
Szereljen fel a készülék oldalától legalább 10 cm-re egy
csatlakozóaljzatot vagy egy csatlakozódobozt a rögzített
csatlakozáshoz.
A csatlakozóvezeték nem lóghat rá a készülékre. Rövidítse le
annyira, hogy közvetlenül a rögzített csatlakozódobozhoz vezessen.
Ezután szigetelje le a huzalokat, és alakítsa ki megfelelően a
huzalerek végét.

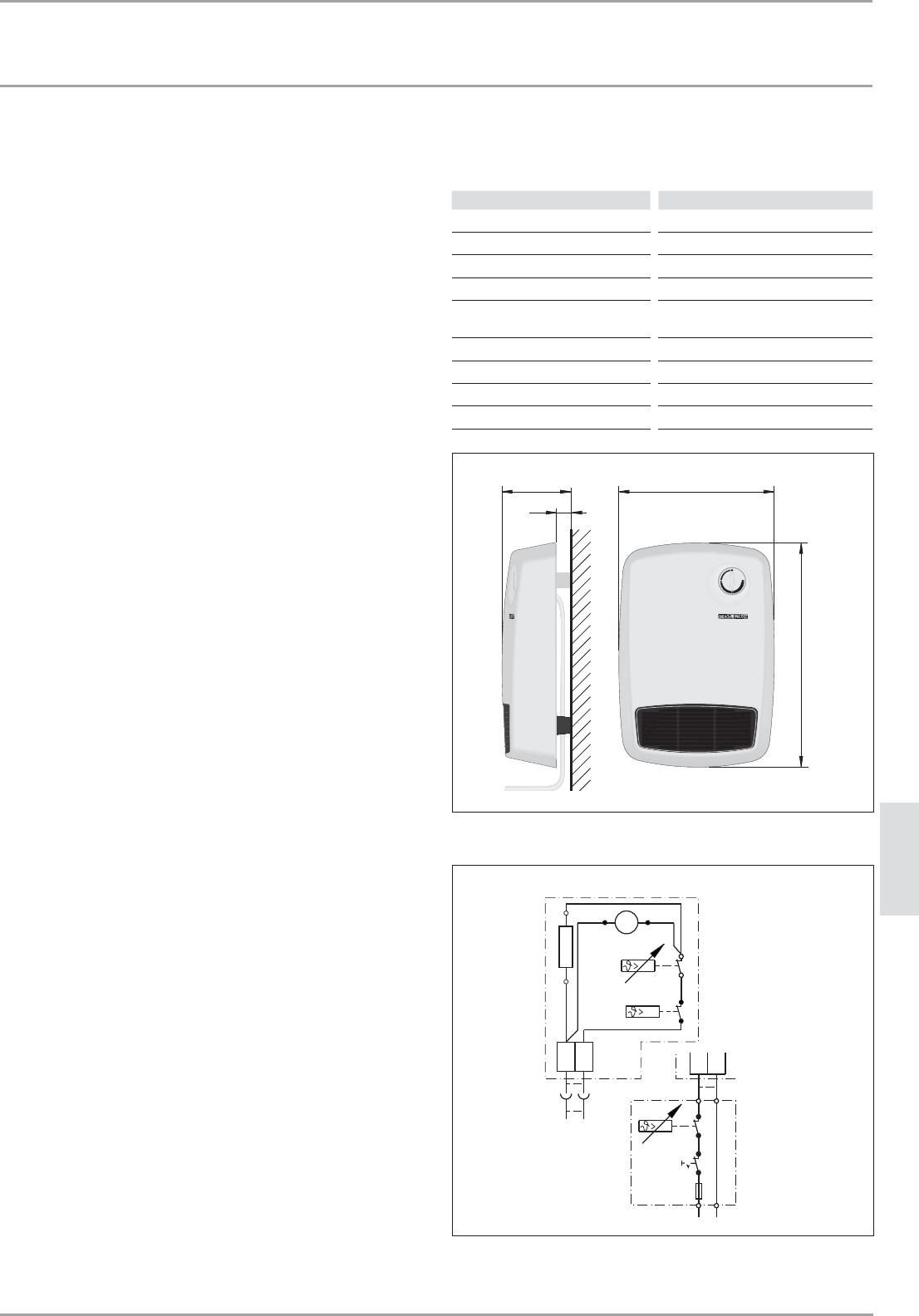

9. Műszaki adatok
9.1 Adattábla
7âSXV &%66
Méretek MA / SZÉ / MÉ mm 400 / 275 / 121
Súly kg 2,8
Csatlakozás 1/N ~ 230 V 50 Hz
Teljesítmény W 2000
Beállítható hőmérséklet-
tartomány
§ °C 5...35
Fagyvédelem § °C 6
Védelmi osztály II
Védettség IP 24 (fröccsenő víz elleni védelem)
Engedélyek lásd a készülék típustábláját
Méretek
26_07_31_0066
121 mm
26 mm
275 mm
400 mm
9.2 Kapcsolási rajz
* Üzemeltetés külső hőmérséklet-szabályzóval
26_07_31_0072
LN
1/N ~ 230 V
N1
12
X1
X2
R
1
F1
M
1 ~
LN
N2
12
X1
