Installation Guide

Marca
Nivel
Jamba mural
x2
x2
1" (25 mm)
Solamente taladre a través
de la pared interior.
1/8"
Interior de
la ducha
Jamba
mural
#8-18 x 1/2"
x6
x6
Bloque
conector
Tuerca
Coloque plano.
Coloque plano.
Tornillo
Tuerca
Bloque conector
#8-32 x 1"
x2
Lado de contacto solamente
Separación de 1"
(25 mm)
Separación de 1"
(25 mm)
Sello en forma de bulbo
3
1
2
x2
Parte superior
Exterior
de la
ducha
Dique
de agua
Vista lateral de orientación
del sostén de marco
Parte inferior
Ranuras
hacia el
interior
Tornillos
#8-18 x 1-1/2"
x2
#8-18 x 1/2"
Tornillo
Tornillo
Vista superior Vista superior
Sostén de marco
x4
Cinta de enmascarar
Sellador 100% de silicona
Brocas de taladro surtidas
Llave hexagonal
Paquete al vacío de bisagras
1160603**
Montaje de bisagra
1158712-01**
Paquete al vacío de herrajes
1098896**
Tornillo
de fijación
1160604
Sostén de marco
1109490-01**
Tornillo
#8-18 x 1-1/2"
1048208-C
Tornillo
#8-18 x 1/2"
1042520-E
Tuerca
1052901-A
Bloque conector
1172133
Tornillo
#8-32 x 1"
1042862-E
Pasador pivote
1097909
Jamba mural
1082128-01**
Placa de bisagra
1112301**
Manga
1013445
Tornillo
#8-32 x 3/8"
1042871-A
Tapón
1088418
Tornillo
#8-18 x 1/2"
1042520-E
Sello de jamba
1089071-01**
Panel fijo
1085684-02**
Sello de jamba
1089071-01**
Panel de puerta
1075279-01**
Sello en forma
de bulbo
1096489**
Tapón
1088418
Tornillo
#8-32 x 1"
1042862-E
Tuerca
1052901-A
Arandela de nylon
1052892-A
Pasador
pivote
1097910
Sello del umbral
1014086-02
Bloque conector
1172133
Sostén de marco
1109490-01**
Panel fijo
1085684-02**
Montaje de manija
1019899
Montaje de bisagra
1158712-01**
Empaque de bisagra
1101374
Anclaje
1077762
Jamba mural
1082128-01**
Tornillo
#8-18 x 1/2"
1042520-E
3/4" (19 mm) 3/4" (19 mm)
Lado
de
contacto
24-7/8"
(632 mm)
120˚
Pivote a la
derecha
Pivote a la
izquierda
120˚
Determine si la puerta debe abrir hacia la derecha
o hacia la izquierda.
NOTA: Las ilustraciones e instrucciones en esta
guía son para una puerta que debe abrir hacia
la derecha. Las instalaciones que deban abrir
hacia la izquierda serán lo opuesto de lo que se
ilustra aquí, a menos que se den instrucciones
específicas.
Marque los lugares para las jambas murales. El
borde delantero debe estar a 3/4" (19 mm) del
borde delantero del umbral.
Alinee el borde delantero de las jambas murales
con las marcas. Coloque las jambas murales
a plomo. Marque los orificios de las jambas
murales.
Retire las jambas murales. Taladre orificios de
5/16" en las paredes e introduzca los anclajes.
Vuelva a colocar ambas jambas murales con las
ranuras hacia el interior de la ducha. Fije cada
jamba mural con tres tornillos.
Recorte el sello en forma de bulbo a que quede 2"
(51 mm) más corto que la longitud de los paneles.
Únicamente en el lado de contacto (opuesto al
pivote), deslice el sello en forma de bulbo dentro
de la ranura. Centre verticalmente el sello en
forma de bulbo, y deje una separación de 1" (25
mm) en la parte superior y en la parte inferior.
En la parte superior y en la parte inferior de
cada panel introduzca una lengüeta de bloque
conector dentro de cada una de las cuatro
ranuras de los paneles fijos. Fije cada uno de los
bloques conectores con un tornillo y una tuerca.
Deslice los paneles del lado de contacto y del
lado pivotante en las jambas murales. Confirme
que los paneles estén en su lugar correcto. Desde
el interior marque la ranura de la jamba mural
en la parte superior, en la parte inferior y en el
centro. Taladre en los lugares marcados. Fije, sin
apretar, los paneles.
Instale los sostenes del marco superior e inferior
con los diques de agua hacia el exterior de la
ducha. Deslice los sostenes del marco en los
bloques conectores. Separe los paneles fijos
provisionalmente, si es necesario.
Antes de apretar, asegúrese de que los sostenes
de marco estén al ras con el panel fijo. Desde el
interior de la ducha, fije los sostenes de marco
superior e inferior al panel fijo con los tornillos
autoperforantes.
Puertas de ducha neo-angular serie SP2375
¡IMPORTANTE! No corte el carril superior a la misma longitud que el carril
inferior.
Las paredes deben estar a menos de 3/8" (10 mm) de estar a plomo.
Cubra el desagüe con cinta de enmascarar para evitar perder piezas
pequeñas.
Siga las instrucciones de aplicación y de tiempo de secado del fabricante del
sellador de silicona.
AVISO: Esta puerta de ducha está diseñada para hacer juego con un módulo
de ducha Sterling. Verifique las especificaciones si va a usar esta puerta en
otras instalaciones.
AVISO: El recinto de la ducha y el material de la pared acabada deben
instalarse antes de comenzar la instalación de la puerta de ducha.
AVISO: La puerta de ducha se puede instalar para que abra hacia la derecha
o hacia la izquierda. Para obtener mejores resultados, instale la puerta con el
lado pivotante lejos de la cabeza de ducha.
Para ver esta instalación en línea visite la página del producto en
www.sterlingplumbing.com.
Para ver el cuidado, la limpieza y otra información visite
www.sterlingplumbing.com/care-and-cleaning.
Puertas de ducha neo-angular
51178458-2-D
EE.UU./Canadá: 1-800-STERLING (1-800-783-7546)
México: 001-877-680-1310
1178458-2-D
Instrucciones de instalación y cuidado
*Llame al Centro de Atención al Cliente para pedir piezas de repuesto.
**Se debe especifi car el código del acabado/color con el pedido.
Guarde este documento para servicio futuro.
Apunte el número de modelo de la caja para referencia.
Número de modelo:______________

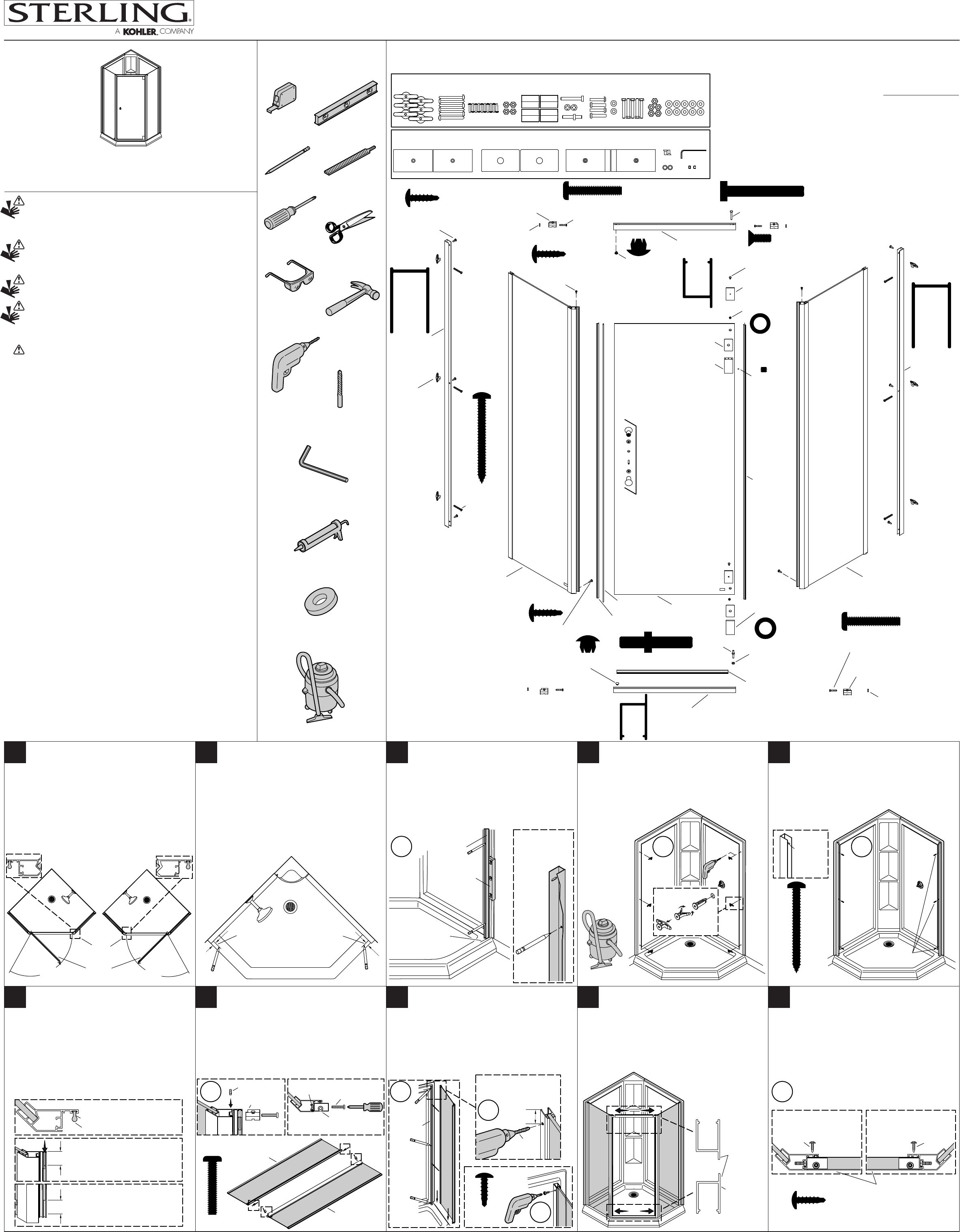

Herramientas requeridas Identifi cación de piezas
2 3 4
7 86 9
1 5
10
ADVERTENCIA: Riesgo de lesiones graves. Daños previos a la
instalación podrían ocasionar que el vidrio se quiebre en pedazos.
Antes de hacer la instalación revise el vidrio y todas las piezas, para
ver si presentan daños.
ADVERTENCIA: Riesgo de lesiones graves. Si la instalación se hace
de manera incorrecta, el vidrio podría quebrarse en pedazos. Siga
todas las instrucciones de instalación.
ADVERTENCIA: Riesgo de lesiones graves. No corte vidrio
templado. El vidrio templado se quiebra en pedazos si se corta.
ADVERTENCIA: Riesgo de lesiones graves. La puerta y los paneles
laterales de la ducha pueden quebrarse en pedazos. Revise con
regularidad el vidrio y todas las piezas para ver si presentan daños, si
algo falta o si hay piezas sueltas.
ADVERTENCIA: Riesgo de lesiones graves. Siempre utilice
anteojos de seguridad al cortar o taladrar.
AVISO: No toque los bordes del vidrio templado con herramientas ni
con ningún otro objeto duro. No ponga el vidrio templado sin marco
directamente en el piso o en ninguna otra superficie dura.
¡IMPORTANTE! Deje este manual para el usuario final.
Lea estas instrucciones antes de utilizar o instalar este producto.
