Installation Guide

2. Installer la plomberie
REMARQUE : Prévoir un accès à toutes les connexions de la plomberie pour faciliter tout entretien futur.
Localiser la plomberie du drain conformément aux dimensions correctes du plan de raccordement
du modèle.
Positionner la plomberie selon l’information du plan du raccordement. Boucher les alimentations et
vérifier s’il y a des fuites.
Si possible, prévoir un accès à l’arrière du mur de la plomberie pour l’entretien de la tuyauterie
d’alimentation et d’évacuation.
Installer la robinetterie de la douche conformément aux instructions du fabricant. Ne pas installer la
bague à ce moment.
3. Préparer le receveur et le plancher
ATTENTION : Risque d’endommagement du matériel. Le joint du drain doit être étanche sinon le
plancher pourrait être endommagé par l’eau.
Installer le drain au receveur de la douche et selon les instructions du fabricant.
IMPORTANT ! Construire le sol en contreplaqué. Si la douche ou le receveur sont installés sur du
matériau autre que du contreplaqué, de la friction pourrait causer un grincement au fil du temps.
Si le plancher est construit en un matériau autre que du contreplaqué, positionner le coussinet
fourni sous les supports.
Déplacer le receveur à l’emplacement d’installation.
Vérifier que le receveur soit nivelé et bien supportée par le sol. Si nécessaire, retirer le receveur et
placer des cales sous ses pieds de ce dernier pour le niveler.

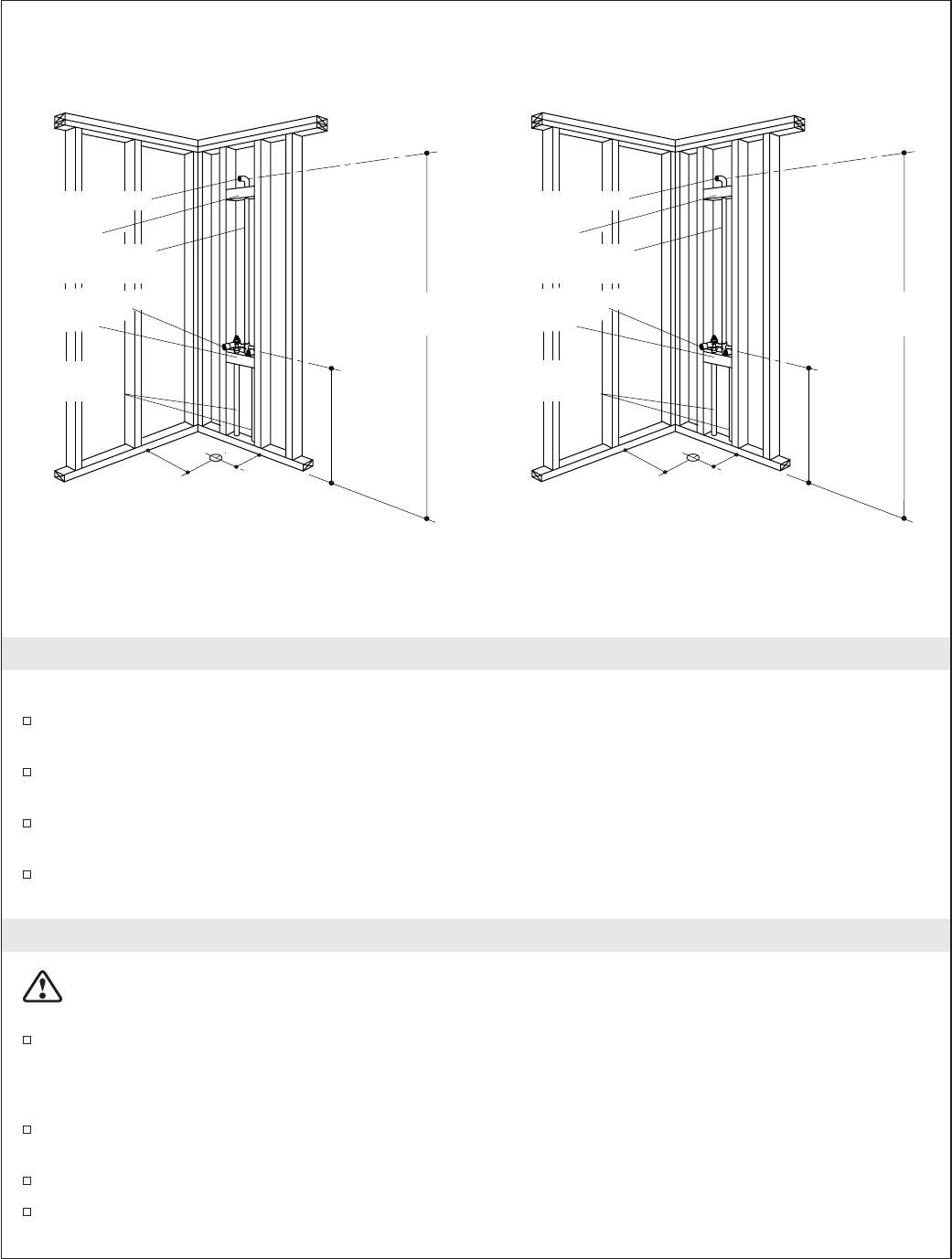

76-1/4"
(193,7 cm)
16-1/4"
(41,3 cm)
25"
(63,5 cm)
Min.
25"
(63,5 cm)
Min.
16"
(40,6 cm)
Séries 6201
76-1/4"
(193,7 cm)
16-1/4"
(41,3 cm)
18"
(45,7 cm)
Séries 6202
Arrêt
Valves d'alimentation
Arrêt
Colonne montante
de la douche
Coude de douche
Conduites
d'alimentation
Arrêt
Valves d'alimentation
Arrêt
Colonne montante
de la douche
Coude de douche
Conduites
d'alimentation
1020187-2-F Français-6 Sterling
