REVISION 9/04 BJF
65
MAINTENANCE
SECTION 6-7

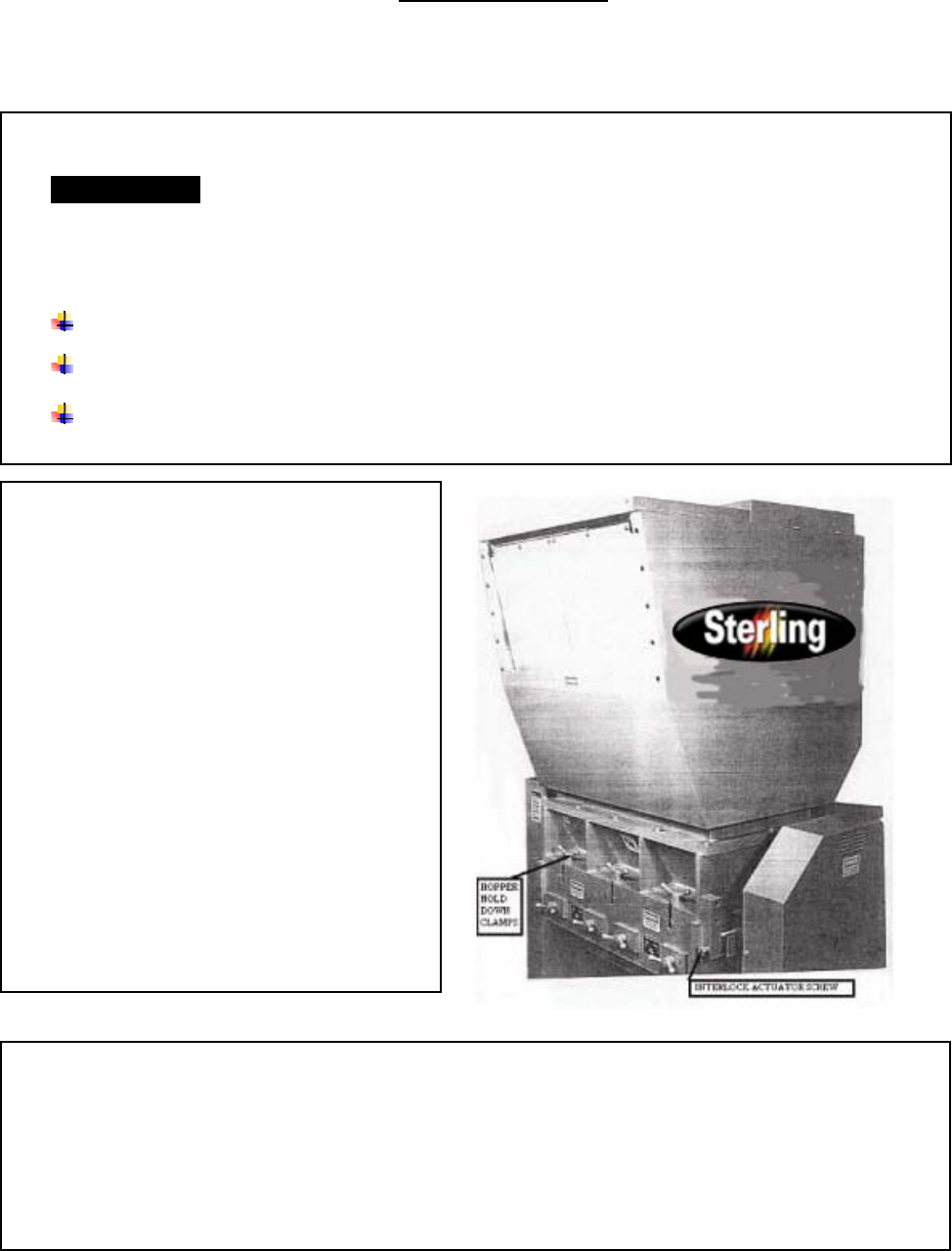

Cutting Chamber Access
WORK SAFELY
WARNING!
TURN OFF AND LOCKOUT the power per OSHA 1910.147 OR ANSI Z244.1-1982
(Lockout/Tag-out of Energy Sources).
If it is not possible to lock out the power, have an electrician remove the fuses.
Make sure the rotor has come to a complete stop.
Wear safety gloves to protect against injury from the rotor and bed knives.
OPEN THE CUTTING CHAMBER
INTERLOCK
Disengage the interlock actuator screw with a
box wrench or a ratchet wrench.
Make sure the end of the interlock actuator
screw is visible and clear of any contact.
When disengaged, the interlock opens the
electrical control circuit to the motor and
prevents the machine from running.
RELEASE THE CUTTING CHAMBER FASTENERS
Turn the hold-down clamps counterclockwise to loosen them.
Swing the hold-down clamps toward you until they are disengaged from the cutting chamber housing.
