Assembly instructions for side wall attachment

STEMA Metalleichtbau GmbH Telefon: [phone]
Riesaer Straße 50 Gebührenpflichtige Telefonnummer 0,96 €/min
01558 Großenhain aus dem deutschen Festnetz, Mobilfunk kann abweichen
Fax: [phone]
eMail: [e-mail]
Seite 4 von 5 März 2008

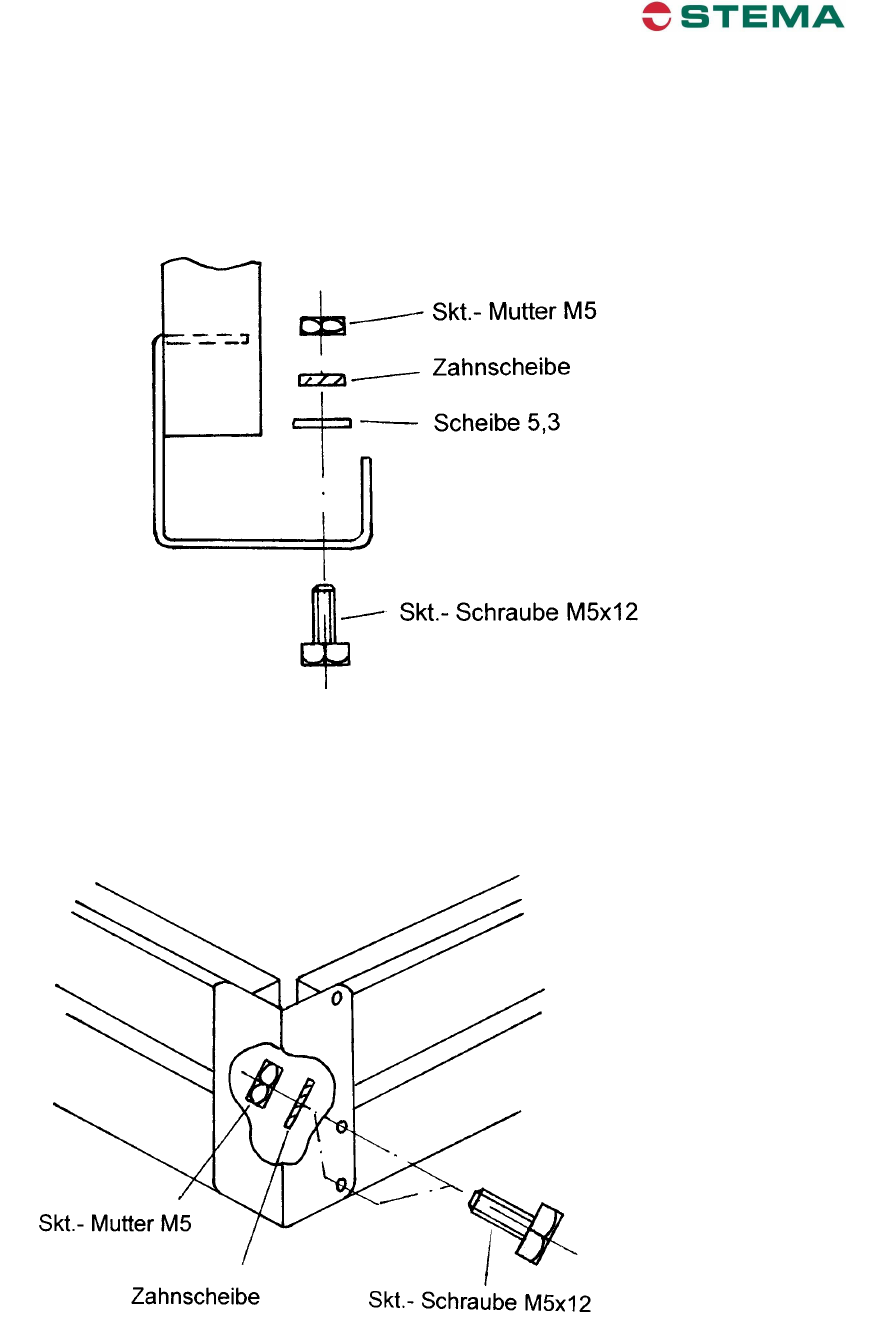

3. In das obere Loch der linken und rechten Eckverbindung jeweils eine Schraube M5 mit
Scheibe, Zahnscheibe und Mutter montieren (locker lassen).
4. Vorderen Bordwandaufsatz auf Vorderwand aufstellen, seitlichen Bordwandaufsatz et-
was zur Seite ziehen, so dass die bereits unter Punkt 4 vormontierte Schraube in den
seitlichen oberen Schlitz eingreift. Mittlere und untere Schraubverbindung an beiden Sei-
ten montieren.
5. Alle Schraubverbindungen festziehen.
6. Scharnieroberteile an den hinteren Bordwandaufsatz montieren. Sechskant-Schraube
M6x16 (Schraubenkopf von außen) + Scheibe + Mutter lose einschrau-
ben (s. kleine Skizze). Jetzt die Scharnierunterteile auf die Bolzen der locker befestigten
