Instrukcja montażu. Tłumaczenie instrukcji oryginalnej
Szanowny Kliencie,
dziękujemy za zaufanie i kupno nowego reflektora
diodowego z czujnikiem ruchu marki STEINEL. Jest to
wydajny produkt wysokiej jakości, wyprodukowany,
przetestowany i zapakowany z niezwykłą staranno-
ścią.
Przed instalacją należy się zapoznać zniniejszą
instrukcją montażu. Tylko prawidłowa instalacja
i uruchomienie urządzenia zapewniają długoletnią,
niezawodną ibezusterkową eksploatację.
Życzymy Państwu wiele radości z użytkowania nowego
reflektora diodowego z czujnikiem ruchu.
PL
Zasady bezpieczeństwa
n Przed rozpoczęciem wszelkich prac przy urządze-
niu należy odłączyć napięcie zasilające!
n Przewód zasilający, który należy podłączyć podczas
montażu, nie może być pod napięciem. Dlatego
najpierw należy wyłączyć prąd i sprawdzić brak
napięcia za pomocą próbnika.
n Podczas instalacji tych urządzeń wykonywana jest
praca przy obecności napięcia sieciowego; dlatego
należy ją wykonać fachowo, zgodnie zobowiązują-
cymi wdanym kraju przepisami dotyczącymi insta-
lacji ipodłączania do zasilania elektrycznego
(
D
-VDE 0100,
A
-ÖVE/ÖNORM E 8001-1,
h
-SEV 1000).
n Nie wolno montować urządzenia na łatwopalnych
powierzchniach.
n Przeznaczony do montażu na zewnątrz iwewnątrz
pomieszczeń.
n Reflektor diodowy zczujnikiem ruchu jest przezna-
czony tylko do montażu na ścianie, anie na suficie.
n Obudowa włączonego reflektora nagrzewa się pod-
czas pracy. Regulację ustawienia głowicy ledowej
należy wykonywać tylko po ostygnięciu.
n Nie wolno patrzeć zmałej odległości lub przez
dłuższy czas (>5min) na lampę diodową. Może to
spowodować uszkodzenie siatkówki oka.
Zasada działania
Zarejestrowany ruch uruchamia światło, alarm i inne
urządzenia. Dla Twojego komfortu ibezpieczeństwa.
Czy to na użytek prywatny do oświetlenia domu lub
posesji, czy też na użytek firmowy, wszędzie można
szybko zamontować reflektory diodowe z czujnikiem
ruchu, które są natychmiast gotowe do użytku.
70 świecących diod LED zapewnia idealne oświetlenie
i wyjątkowo niskie zużycie energii.
Czujnik pozwala uzyskać kąt wykrywania160° przy
zakresie obracania30° wpoziomie.
Ważne: Najpewniejsze wykrywanie poruszających się
obiektów uzyskuje się przy zamontowaniu czujnika
prostopadle do kierunku ruchu i przy braku przeszkód
(np. drzew, murów itp.) zasłaniających czujnik. Zasięg
czujnika jest ograniczony w przypadku bezpośrednie-
go poruszania się w kierunku czujnika.
Opis urządzenia
a Głowica reflektora diodowego
b Wspornik naścienny zzaciskiem wtykowym
c Element chłodzący
d Moduł czujnika
e Zaślepka uszczelniająca
f Podkładka dystansowa
g Przyklejana osłona
h Ustawianie czasu
i Ustawianie czułości zmierzchowej
j Ustawianie zasięgu czujnika
Zasilanie sieciowe, przewód podtynkowy
Zasilanie sieciowe, przewód natynkowy
I
II
Funkcje -
Ustawianie zasięgu czujnika/regulacja
Zasięg czujnika można wyregulować w zależności
od potrzeb.
a) Poprzez obracanie głowicy reflektora o +/- 30°
w poziomie
b) Za pomocą przyklejanej osłony wcelu np. wyklu-
czenia ścieżek lub sąsiednich posesji.
j
Ustawianie czułości zmierzchowej
(próg czułości zadziałania) i
(ustawienie fabryczne: praca przy
świetle dziennym, 1000luksów)
Płynna regulacja progu czułości zmierzchowej czujnika
wzakresie 2–1000luksów.
Pokrętło regulacyjne wpozycji trybu pracy przy świetle
dziennym = ok. 1000luksów.
Regulator ustawiony na tryb pracy po zmierzchu =
ok. 2luksy
Podczas ustawiania obszaru wykrywania przy świetle
dziennym należy ustawić pokrętło regulacyjne na
(dzienny tryb pracy).
2 – 1000luksów

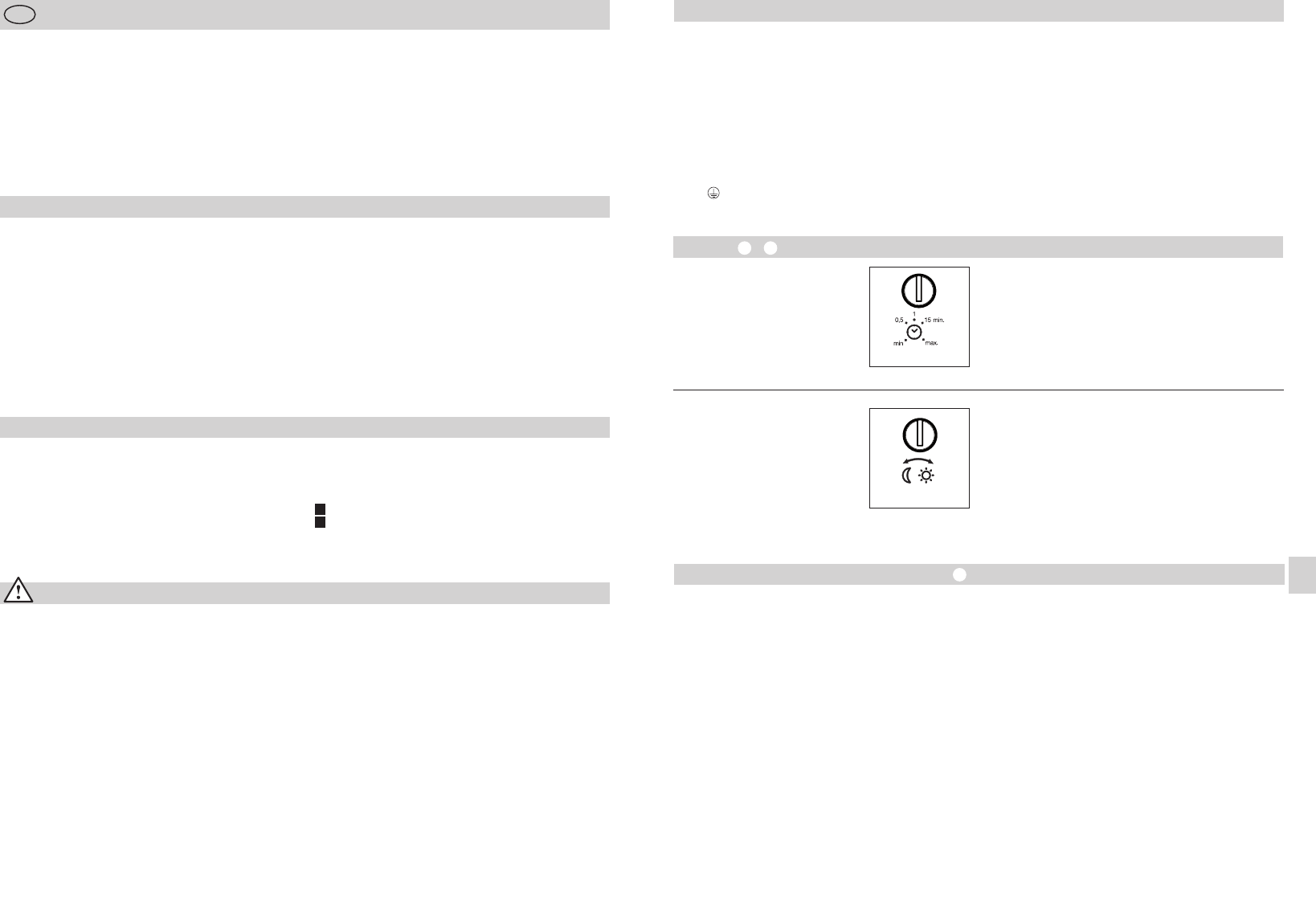

Opóźnienie wyłączania
(ustawienie czasu) h
(ustawienie fabryczne: 2 s)
Pokrętło regulacyjne ustawione w pozycji min. =
najkrótszy czas (2 s)
Pokrętło regulacyjne ustawione w pozycji maks. =
najdłuższy czas (70min)
Przy ustawianiu obszaru wykrywania czujnika zalecamy
wybrać najkrótszy czas.
2 s – 70 min
Instalacja
Miejsce montażu powinno być oddalone oco najmniej
50cm od następnej lampy oświetleniowej, ponieważ
promieniowanie cieplne może powodować błędne
działanie systemu. W celu uzyskania podanego zasię-
gu czujnika wynoszącego maks. 8 m, wysokość mon-
tażu powinna wynosić ok. 2,20 m. Urządzenie należy
zamontować na stabilnym podłożu, aby wyeliminować
czynniki zakłócające prawidłowe działanie czujnika.
Przewód zasilający jest kablem 3-żyłowym:
L = przewód fazowy (najczęściej czarny lub brązowy)
N = przewód neutralny (najczęściej niebieski)
PE =
przewód ochronny (zielono-żółty)
Ważne: Pomylenie przewodów jest przyczyną później-
szego zwarcia wurządzeniu lub wskrzynce bezpiecz-
ników. Wtakim przypadku należy jeszcze raz ziden-
tyfikować poszczególne żyły przewodów ipodłączyć
je ponownie. Wprzewodzie zasilającym można zain-
stalować odpowiedni wyłącznik sieciowy do ręcznego
załączania iwyłączania lampy.
Wskazówka: Źródło światła tej lampy nie jest wymien-
ne, jeżeli zajdzie konieczność wymiany źródła światła
(np. po upłynięciu jego żywotności), należy wymienić
całą lampę.
