CZ
Montážní návod
Vážený zákazníku,
děkujeme vám za důvěru, kterou jste nám projevil
zakoupením svého nového senzorového reflektoru
LED značky STEINEL. Rozhodl jste se pro vysoce
kvalitní produkt, který byl vyroben, testován a zabalen
s největší možnou pečlivostí.
Před instalací se, prosím, seznamte s tímto montáž-
ním návodem. Pouze odborně provedená instalace
a zprovoznění totiž zaručí dlouhý, spolehlivý a bezpo-
ruchový provoz.
Přejeme vám, abyste byl s novým senzorovým reflek-
torem LED značky STEINEL naprosto spokojen.
CZ
Bezpečnostní pokyny
n Před zahájením jakýchkoli prací na přístroji přerušit
přívod napětí!
n Připojované elektrické vedení nesmí být během
montáže pod napětím. Proto je nejprve třeba
vypnout proud a poté pomocí zkoušečky napětí
zkontrolovat, zda je vedení bez napětí.
n Při instalaci těchto přístrojů se jedná o práci na
síťovém napětí; musí proto být provedena odborně
podle obvyklých předpisů pro instalaci a podmínek
připojení dle norem ČSN (
D
-VDE 0100,
A
-ÖVE/
ÖNORM E 8001-1,
h
-SEV 1000).
n
K montáži přístroje vybírejte povrchy, které obecně
nepatří mezi snadno vznítitelné.
n Vhodný pro vnější a vnitřní prostory.
n Senzorový reflektor LED je vhodný jen k montáži
na stěnu, není určen k montáži na strop.
n Těleso reflektoru se během provozu zahřívá.
Případné vyrovnání hlavy LED tedy lze provést
až po jejím vychladnutí.
n Do kontrolky LED se nedívat z krátké vzdálenosti
nebo po delší dobu (>5 min.). Mohlo by dojít
k poškození sítnice v oku.
Princip činnosti
Pohyb zapíná světlo, výstražný systém a řadu dalších
zařízení. Pro vaše pohodlí, pro vaši bezpečnost. Je
jedno, zda bude použit pro soukromé účely k osvětle-
ní domu a pozemku, nebo pro komerční účely, tento
senzorový reflektor LED lze rychle a pohotově namon-
tovat všude.
70 LED se stará o perfektní vysvícení a senzačně níz-
kou spotřebu energie.
Pomocí senzoru je při rozsahu natočení senzoru 30°
vodorovně dosaženo úhlu záchytu 160°.
Důležité: Nejbezpečnějšího zachycení pohybu dosáh-
nete tehdy, je-li senzor namontován napříč ke směru
chůze a senzoru přitom nebrání ve výhledu žádné pře-
kážky (jako např. stromy, zdi atp.). Dosah je omezen,
kráčíte-li přímo ksenzoru.
Popis přístroje
a Hlava LED reflektoru
b Nástěnný držák se zasouvací svorkou
c Chladicí těleso
d Senzorová jednotka
e Utěsňovací zátka
f Distanční držák
g Krycí lepicí štítek
h Časové nastavení
i Soumrakové nastavení
j Nastavení dosahu
Síťové přívodní vedení pod omítku
Síťové přívodní vedení na omítku
I
II
Funkce –
Nastavení / seřízení dosahu
Oblast záchytu je možno nastavit tak, aby byla přizpů-
sobena konkrétní potřebě.
a) Otočením hlavy reflektoru +/- 30° vodorovně
b) Krycím lepicím štítkem, aby bylo možno vymezit
např. chodníky nebo sousední pozemky.
j
Soumrakové nastavení
(práh citlivosti) i
(nastavení z výroby:
provoz za denního světla 1000lx)
Prahovou reakční hodnotu senzoru je možno nastavovat
plynule v rozmezí od 2 do 1000lx.
Otočný regulátor nastavený na provoz za denního
světla = asi 1000lx.
Otočný regulátor nastavený na provoz za soumraku =
asi 2lx.
K nastavení oblasti záchytu při denním světle nastavte
otočný regulátor na (provoz za denního světla).
2–1 000 lx

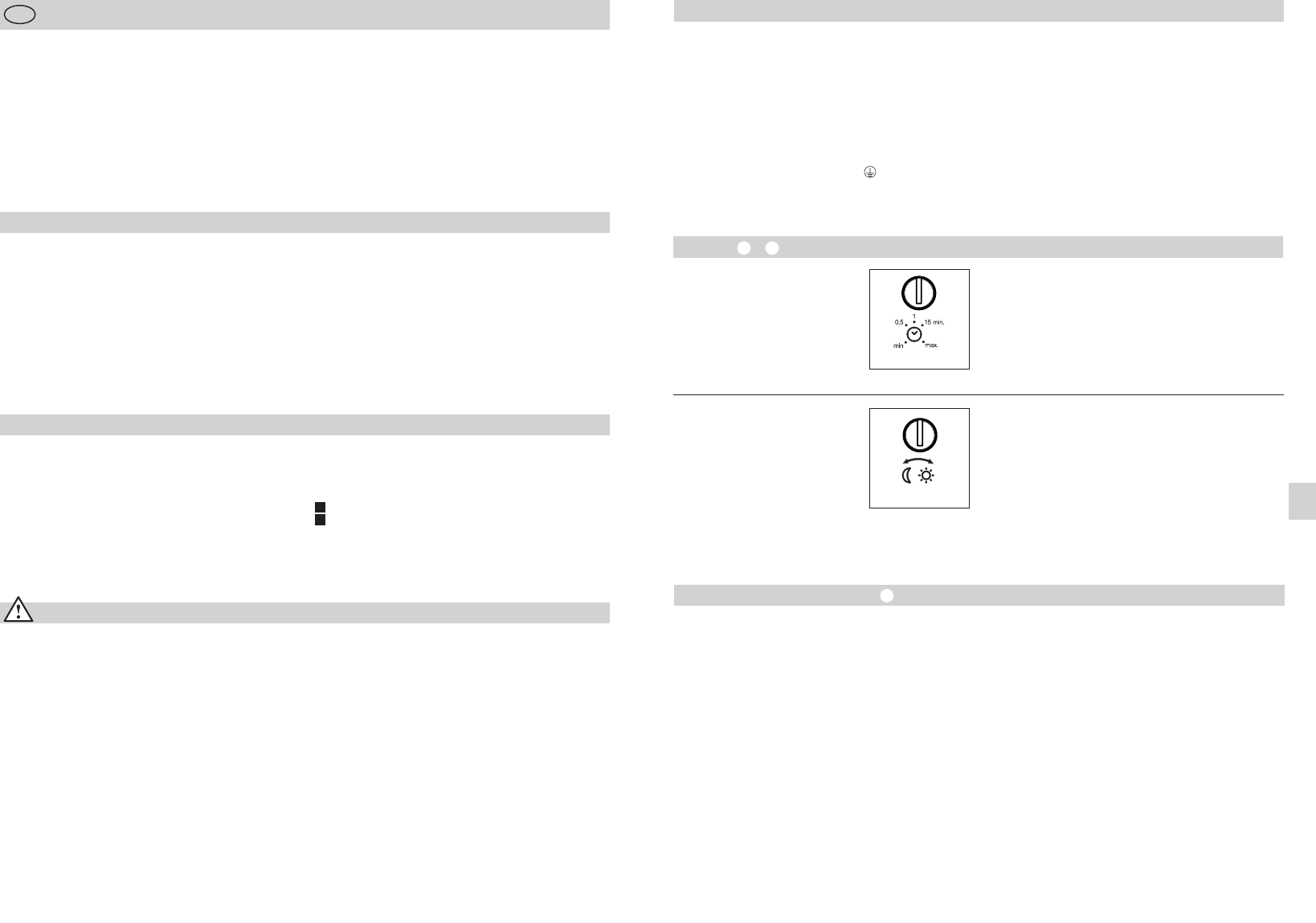

Zpoždění vypnutí
(časové nastavení) h
(nastavení z výroby: 2s)
Otočný regulátor nastavený na min = nejkratší čas (2s)
Otočný regulátor nastavený na max = nejdelší čas
(70min.)
Při nastavování oblasti záchytu se doporučuje zvolit
nejkratší čas.
2s – 70min.
Instalace
Místo montáže by mělo být vzdáleno nejméně 50cm
od jiného svítidla, poněvadž tepelné záření může
mít za následek spuštění systému. Aby bylo možno
dosáhnout uvedeného dosahu max. 8m, měla by
montážní výška činit asi 2,20m. K vyloučení chybných
zapnutí namontujte přístroj na pevný podklad.
K připojení k elektrické síti použijte třípólový kabel:
L = fázový vodič (většinou černý nebo hnědý)
N = neutrální vodič (většinou modrý)
PE = ochranný vodič (zelenožlutý)
Důležité: Záměna přípojek později způsobí zkrat v pří-
stroji nebo ve vaší pojistkové skříni. V tomto případě
je nutno jednotlivé kabely identifikovat a poté znovu
zapojit. V přívodním síťovém vedení může být k zapí-
nání a vypínání zařazen vhodný síťový vypínač.
Upozornění: Světelný zdroj tohoto svítidla nelze vymě-
nit, jestliže musí být světelný zdroj vyměněn (např. na
konci své životnosti), je třeba vyměnit celé svítidlo.
h i
