Szerelési útmutató
Tisztelt Ügyfelünk!
Köszönjük bizalmát, amit az új, STEINEL gyártmányú,
mozgásérzékelős, LED égős fényszóró megvásárlásá-
val kifejezésre juttatott. Ön egy kiváló minőségű termék
mellett döntött, amelyet a legnagyobb gondossággal
gyártottunk le, próbáltunk ki és csomagoltunk be.
Kérjük, a beszerelés előtt tanulmányozza át ezt a
szerelési útmutatót. Csak a szakszerű felszerelés és
üzembe helyezés garantálja a hosszú távú, megbízha-
tó és zavarmentes működést.
Kívánjuk, hogy új STEINEL mozgásérzékelős LED
égős fényszórójának használatában örömét lelje.
H
Biztonsági útmutatások
n Munkavégzés előtt szakítsa meg a készülék tápfe-
szültségét!
n Szereléskor a csatlakoztatandó elektromos vezeték
nem lehet feszültség alatt. Ezért a szerelés megkez-
dése előtt kapcsolja le az áramot, és feszültségjel-
zővel ellenőrizze a feszültségmentességet.
n Ezeknek a berendezéseknek a felszerelésekor háló-
zati feszültséggel dolgozik; ezért a munkát a saját
országában hatályos szerelési előírások és bekötési
feltételek szem előtt tartásával, szakszerű módon
kell végeznie (
D
-VDE 0100,
A
-ÖVE/ÖNORM E
8001-1,
h
-SEV 1000).
n
Ne szerelje a készüléket rendszerint gyúlékony felületre.
n Kül- és beltéri használatra egyaránt alkalmas.
n A mozgásérzékelős LED égős fényszórót csak falra
szabad felszerelni. Mennyezetre nem szerelhető.
n A fényszóró háza működés közben erősen felme-
legszik. A fényszóró LED égős fejét csak lehűlt álla-
potban szabad beirányítani.
n Közelről, vagy huzamosabb ideig (5 percnél tovább)
ne nézzen bele a LED égős lámpába. Ez a kötőhár-
tya sérülését okozhatja.
Működési elv
Mozgás érzékelésekor bekapcsol a világítás, a riasztó
és sok egyéb eszköz, hogy Ön kényelemben és biz-
tonságban érezhesse magát. Ez a LED égős fényszóró
a magánszférában a ház és a telep megvilágítására,
vagy az üzleti szférában mindenütt gyorsan felszerel-
hető, és azonnal üzemkész állapotba hozható.
70 LED égő gondoskodik a tökéletes megvilágításról,
és a szenzációsan csekély energiaigényről.
Az érzékelő segítségével 160°-os érzékelési szög és
vízszintesen 30°-os állítási tartomány érhető el.
Fontos! A mozgás érzékelése akkor a legbiztosabb,
ha az eszközt a mozgáshoz képest oldalirányban
helyezi el, és az érzékelő látóterét nem korlátozzák
akadályok (pl. fák, falak stb.). A hatótávolság korláto-
zott, ha a mozgás iránya közvetlenül az érzékelő felé
mutat.
Készülékismertetés
d LED égős fényszórófej
b Fali tartó dugós kapoccsal
c Hűtő test
d Érzékelő egység
e Tömítő dugó
f Távtartó
f Takarómatrica
h Időbeállítás
i Szürkületi beállítás
j Hatótávolság beállítás
Falba süllyesztett hálózati betápvezeték csatlakozás
Falra szerelt hálózati betápvezeték csatlakozás
I
II
Műveletek -
Hatótávolság beállítás/finombeállítás
Az érzékelési terület igény szerint beállítható. a) A fényszórófej elforgatásával +/- 30°-kal vízszintesen
b) Felragasztható takarómatricákkal, annak érdekében,
hogy pl. a gyalogutakat vagy szomszédos telkeket ki
lehessen zárni.
j
Szürkületi beállítás
(Megszólalási küszöb) i
(Gyári beállítás:
nappali üzem, 1000 lux)
Az érzékelő megszólalási küszöbértéke 2 – 1000 lux
között fokozatmentesen állítható.
Szabályzó gomb nappali üzemre állítva = kb. 1000 lux
Szabályzó gomb szürkületi üzemre állítva = 2 lux.
Az érzékelési tartomány beállításánál a szabályzó
gombot állítsa a nappali üzemmódra.
2 – 1000 lux

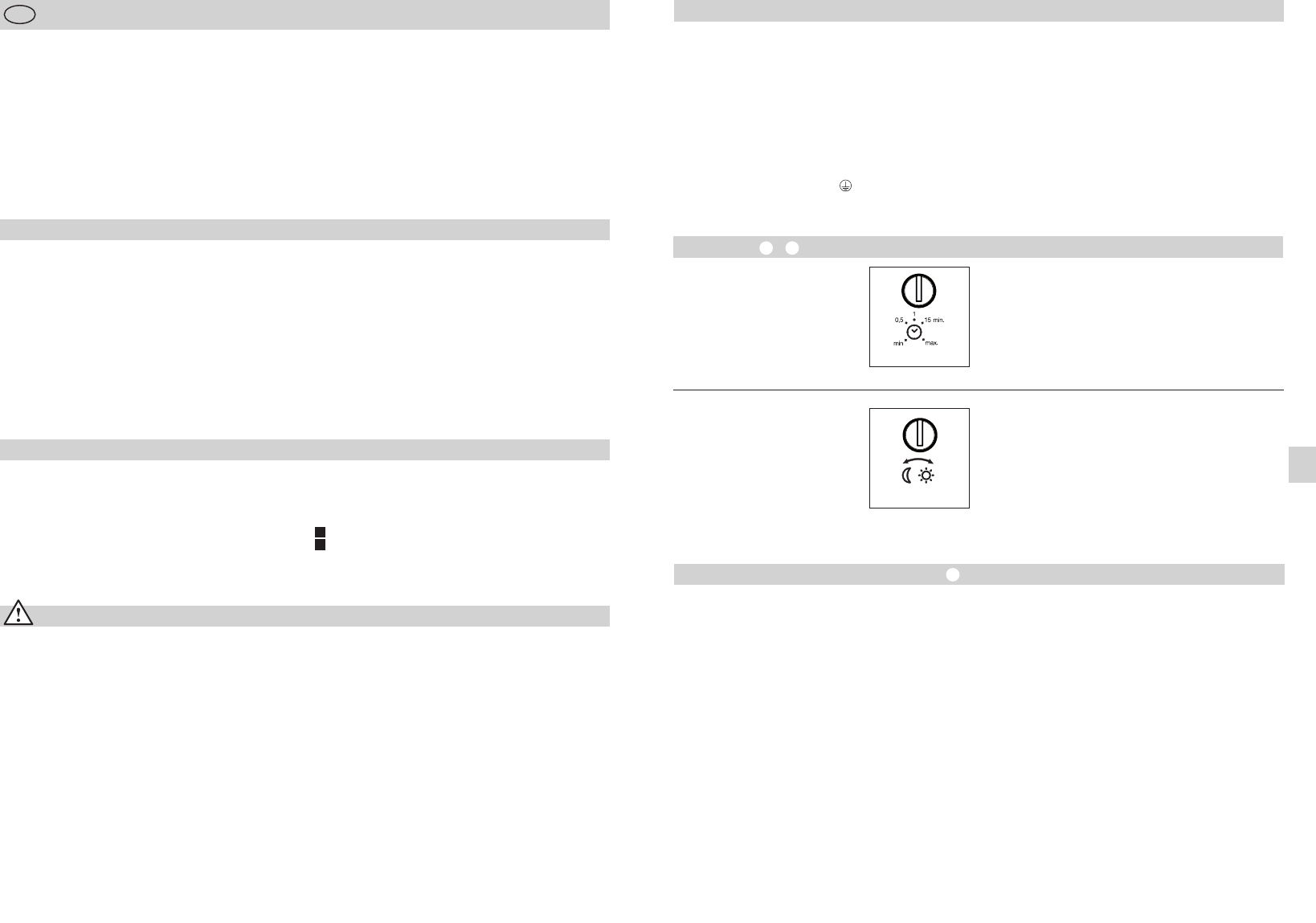

Kikapcsolás késleltetés
(Időbeállítás) h
(Gyári beállítás: 2 mp)
Szabályozó gomb min-ra állítva = legrövidebb idő (2 mp)
Szabályozó gomb max-ra állítva = leghosszabb idő
(70 perc)
Az érzékelési tartomány beállításakor ajánlott a legrövi-
debb időt beállítani.
2 mp – 70 perc
Bekötés
Célszerű az eszközt másik lámpától legalább 50 cm-re
felszerelni, mert annak hősugárzása a rendszer téves
indításához vezethet. Ha a megadott 12 m-es hatótá-
volságot el szeretné érni, célszerű 2,2 m-es szerelési
magasságot választania. A berendezést szilárd alapra
szerelje fel, a téves bekapcsolások megelőzésének
érdekében.
A hálózati betápvezeték 3-erű kábelből áll:
L = fázis (többnyire fekete vagy barna)
N = nulla vezető (többnyire kék)
PE = védővezető (zöld/sárga)
Fontos! A csatlakozások felcserélése később zárlat-
hoz vezet a készülékben vagy a biztosítékdobozban.
Ebben az esetben ismét azonosítania kell az egyes
kábeleket, és újból fel kell szerelnie azokat. A hálózati
betápvezetékben alkalmas hálózati kapcsoló is lehet,
amellyel ki- és bekapcsolható a berendezés.
Tudnivaló: a lámpa fényforrását nem lehet lecserélni.
Amennyiben a fényforrást le kell cserélni (pl. mert élet-
tartamának végére ért), a teljes lámpát le kell cserélni.
