Monteringsanvisning
Kjære kunde
Takk for tilliten du viser oss ved å kjøpe denne
sensor-LED-lyskasteren fra STEINEL. Du har valgt et
kvalitetsprodukt som er produsert, testet og pakket
med største nøyaktighet.
Vi ber deg lese denne monteringsveiledningen før du
installerer tilstedeværelsessensoren. En lang, sikker
og feilfri drift kan kun garanteres dersom installasjon
og igangsetting utføres korrekt.
Vi håper du vil ha mye glede av din nye STEINEL
sensor-LED-lyskaster.
N
Sikkerhetsmerknader
n Koble fra strømtilførselen før du foretar arbeider på
apparatet!
n Under montering må tilkoblingsledningen være
koblet fra strømnettet. Slå derfor først av strøm-
men og bruk en spenningstester til å kontrollere at
strømtilførselen er stanset.
n Under installasjon av dette apparatet kommer man
i kontakt med strømnettet, og arbeidet skal derfor
utføres av en fagkyndig iht. gjeldende nasjonale
installasjonsforskrifter og tilkoblingskrav (
D
-VDE
0100,
A
-ÖVE/ÖNORM E 8001-1,
h
-SEV 1000).
n
Apparatet må ikke monteres på overflater som normalt
er lett antennelige.
n Egnet til utendørs og innendørs bruk.
n Sensor-LED lyskasteren skal kun monteres på
vegg, den er ikke til bruk i tak.
n Lyskasterboksen blir svært varm under drift. Vri
derfor på LED-hodet kun etter at det er avkjølt.
n Ikke se direkte på LED-lampen fra kort avstand eller
over lengre tid (> 5 min.). Dette kan føre til skader
på netthinnen.
Virkemåte
En bevegelsesdetektor kan benyttes både til styring
av lys og alarmsystemer, for din komfort og sikker-
het. Enten til belysning av hus og hage privat, eller til
annen industriell belysning, er denne LED-lyskasteren
med bevegelsesdetektor raskt montert og klar til drift
over alt. 70 LED’er sørger for en perfekt belysning og
et sensasjonelt lavt energiforbruk.
Ved hjelp av sensoren oppnås en dekningsvinkel på
160° med en svingvidde på 30° horisontalt.
Viktig: Den sikreste bevegelsesregistreringen oppnås
når sensoren monteres til siden for gangretningen
og sikten ikke hindres av f.eks. trær eller murvegger
etc. Rekkevidden er innskrenket når man går rett mot
sensoren.
Apparatbeskrivelse
a LED lyskasterhode
b Veggbrakett med innstikksklemme
c Kjølelegeme
d Sensorenhet
e Tetningsplugger
f Avstandsstykke
g Dekkplater til å klistre på
h Tidsinnstilling
i Skumringsinnstilling
j Rekkeviddeinnstilling
Nettilkobling skjult ledningsføring
Nettilkobling åpen ledningsføring
I
II
Funksjoner -
Rekkeviddeinnstilling/justering
Dekningsområdet kan innstilles optimalt,
avhengig av behov.
a) Ved å vri lyskasterhodet +/- 30°horisontalt
b) Med dekkplater til å klistre på for å utelukke f.eks.
gangveier eller nabotomter.
j
Skumringsinnstilling
(reaksjonsnivå) i
(Fabrikkinnstilling:
dagslysmodus 1000 lux)
Sensoren har et trinnløst justerbart reaksjonsnivå fra
2 – 1000 lux.
Stillskruen stilt på dagslysmodus = ca. 1000 lux.
Stillskruen stilt på skumringsdrift = ca. 2 lux.
Til innstilling av dekningsområdet i dagslys skal
stillskruen stilles på (dagslysmodus).
2 – 1000 lux

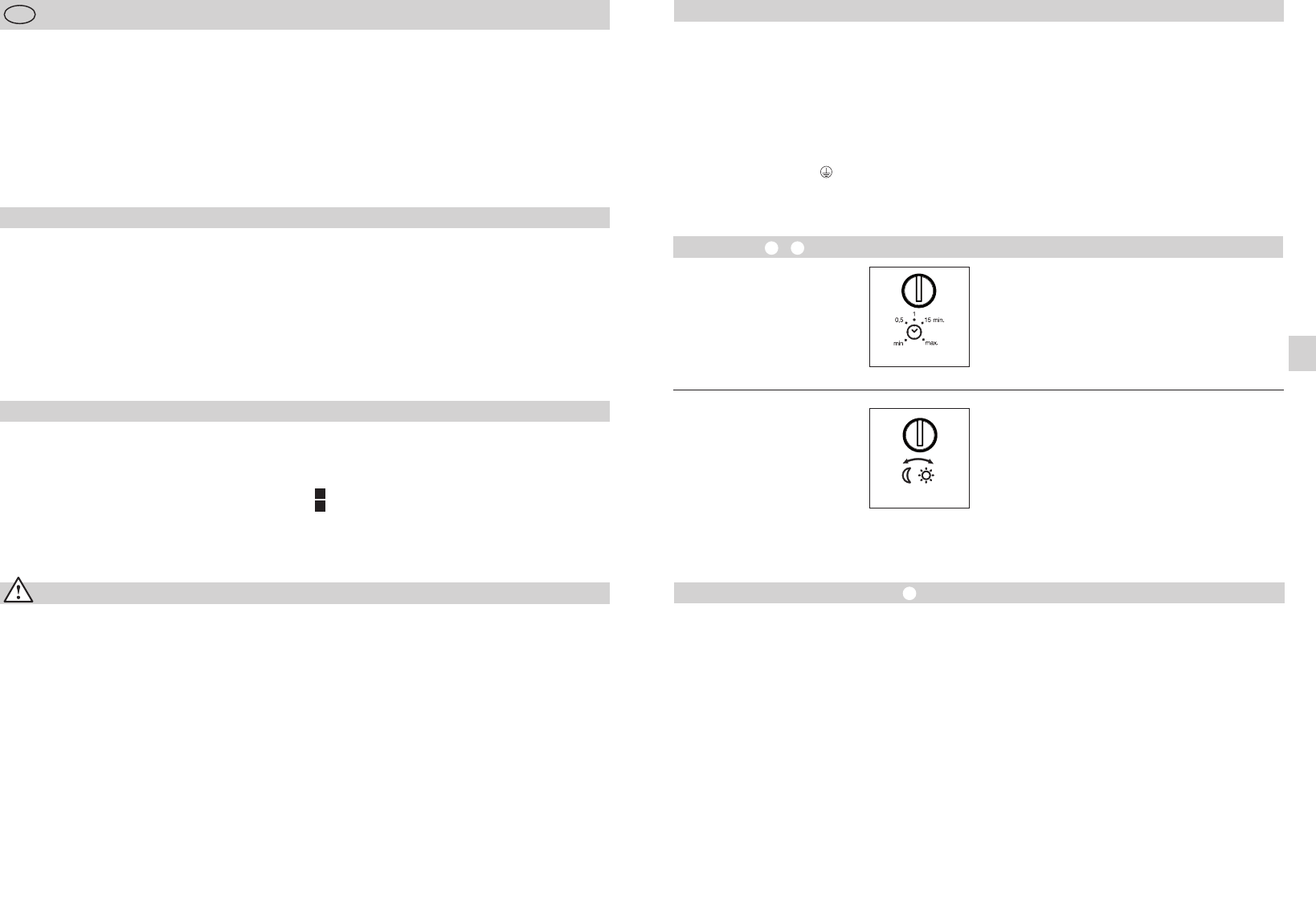

Belysningstid (tidsinnstilling) h
(fabrikkinnstilling: 2 sek.)
Stillskruen stilt på min. = korteste tid (2 sek.)
Stillskruen stilt på maks. = lengste tid (70 min.)
Ved innstilling av registreringsområdet anbefales det å
velge den korteste tiden.
2 sek. – 70 min.
Installasjon
Sensoren bør monteres minst 50 cm fra en annen
lampe, ettersom varmeutstråling fra lampen kan føre
til at sensorsystemet reagerer. For å oppnå angitt
rekkevidde på maks. 8 m bør lyskasteren monteres i
en høyde på ca. 2,20 m. Monter apparatet på et fast
underlag for å unngå feilkoblinger.
Nettledningen består av en 3-ledet kabel:
L = fase (som regel svart eller brun)
N = fase (som regel blå)
PE = jordleder (grønn/gul)
Viktig: Forveksles koblingene, vil dette senere føre til
kortslutning i apparatet eller i sikringsskapet. I dette
tilfelle må de enkelte kablene identifiseres og mon-
teres på nytt. Det kan monteres en egnet bryter på
nettledningen til å slå AV og PÅ.
Merk: Lyskilden i denne lampen kan ikke skiftes ut.
Dersom lyskilden skal erstattes (f.eks. mot slutten av
levetiden), må hele lampen skiftes ut.
h i
