User manual

Lineární laboratorní zdroj

3256.1, 0 – 36 V, 0 – 40 A

Obj. č. 51 19 27

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup laboratorního zdroje.

Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento

návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Vlastnosti

• Zdroj pro zátěž napájenou nízkým DC napětím v rozsahu napětí 0 – 36 V DC a proudu 0 – 40 A.

• Univerzální požití v průmyslovém prostředí a pro účely školního vzdělávání.

• Elektronická ochrana zdroje a připojené zátěže proti tepelnému a proudovému přetížení (při

přetížení dochází k automatickému snížení výstupního napětí (blízko zkratové hodnoty 0 V).

• Nastavitelné a stabilizované výstupní napětí (Fine / Coarse)

• Indikace provozu a dalších funkcí prostřednictvím LED.

• Zobrazení pomocí ¾ LDC displeje.

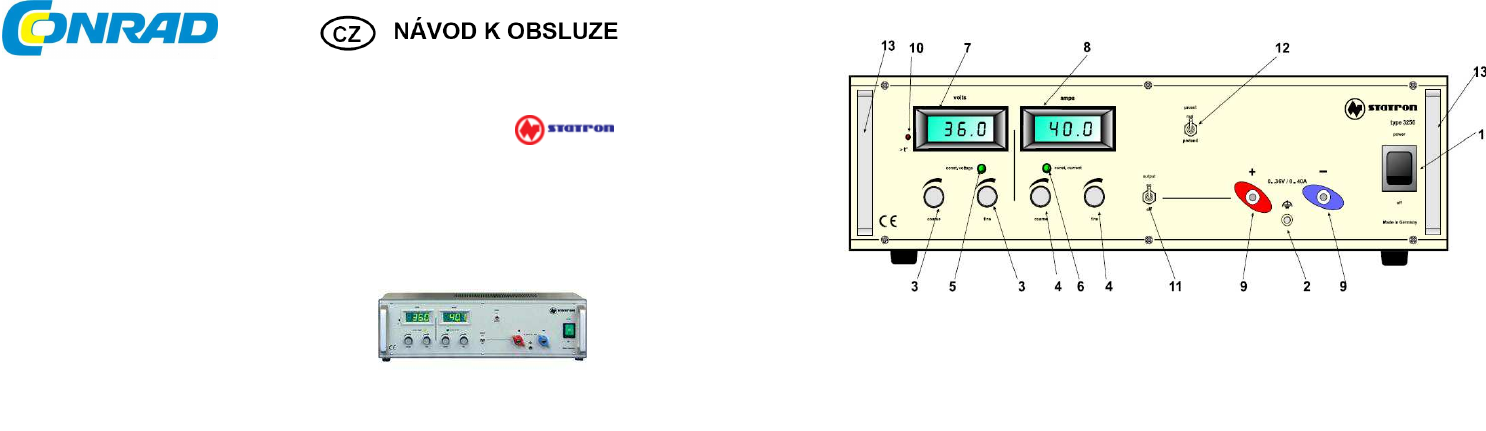

Popis a ovládací prvky

1 Hlavní vypínač On / Off

2 Zemní potenciál

3 Ovladače pro nastavení napětí (Fine - přesné / Coarse – hrubé)

4 Ovladače pro nastavení proudu (Fine / Coarse)

5 LED indikace provozu konstantního napětí

6 LED indikace provozu konstantního proudu

7 LCD displej pro zobrazení hodnot napětí

8 LCD displej pro zobrazení hodnot proudu

9 Výstupní terminály „+“ a „–“

10 LED indikace tepelného přetížení

11 Vypínač pro deaktivaci výstupu

12 Přepínač zobrazení – přednastavené / výstupní hodnoty

13 Úchyty / držadla

Uvedení do provozu

Připojte zástrčku síťového kabelu do zásuvky v zadní části zdroje a opačný konec do elektrické

zásuvky sítě 230 V AC, 50 / 60 Hz. Hlavním vypínačem (1) zdroj zapněte. Pro připojení zdroje

a zátěže použijte pouze kvalitní a izolované kabely s minimálním průřezem 1 mm

/ 10 A.

Při delším provozu zdroje dochází k jeho běžnému zahřívání. Nejedná se tak o žádnou závadu.

V případě extrémního tepelného přetížení dojde k aktivaci ochrany interní elektroniky a indikaci

pomocí červené LED. Zároveň se na displeji budou zobrazovat pouze nulové hodnoty. Zdroj

v takovém případě vypněte a ponechte dostatečně dlouhou dobu vychladnout. Zajistěte proto

vždy takové umístění zdroje, aby byla během jeho provozu zajištěna vždy jeho maximální ventilace.

Zátěž (spotřebič) připojujte ke zdroji vždy ve vypnutém stavu. V opačném případě může dojít k jiskření

kontaktů a případně i poškození zásuvky, výstupních terminálů a přívodního vedení v důsledku

vytažení elektrického oblouku. Aktuálně používaný režim je zdrojem indikován prostřednictvím

LED indikátorů.

PAGE 1
Popis a ovládací prvky Lineární laboratorní zdroj 3256.1, 0 – 36 V, 0 – 40 A Obj. č. 51 19 27 1 Hlavní vypínač On / Off 2 Zemní potenciál 3 Ovladače pro nastavení napětí (Fine - přesné / Coarse – hrubé) 4 Ovladače pro nastavení proudu (Fine / Coarse) Vážený zákazníku, 5 LED indikace provozu konstantního napětí děkujeme Vám za Vaši důvěru a za nákup laboratorního zdroje. 6 LED indikace provozu konstantního proudu Tento návod k obsluze je součástí výrobku.
PAGE 2
Nastavení maximálních hodnot napětí a proudu Technické údaje Ke zdroji připojte spotřebič ve vypnutém stavu a přepínač (12) poté přepněte do polohy nastavení hodnot (Pretend). Displej zobrazuje maximální možné hodnoty. Během nastavování sledujte hodnoty na LCD displeji. Vlastní hodnoty nastavte pomocí příslušných ovladačů (3 a 4). Provozní napětí 230 V AC +6 / -7 % Frekvence 48 – 62 Hz Použití vypínače výstupu (11) Spotřeba proudu max.
