Data Sheet
Table Of Contents
J!lj?
深圳众恒电器有限公司
Slll!NZlll!N
ZONlll!N
ELECTRIC
APPLIANCJ!S
Co.
,
Ltd.
技术部
£'.@Ill~
串
m
名称

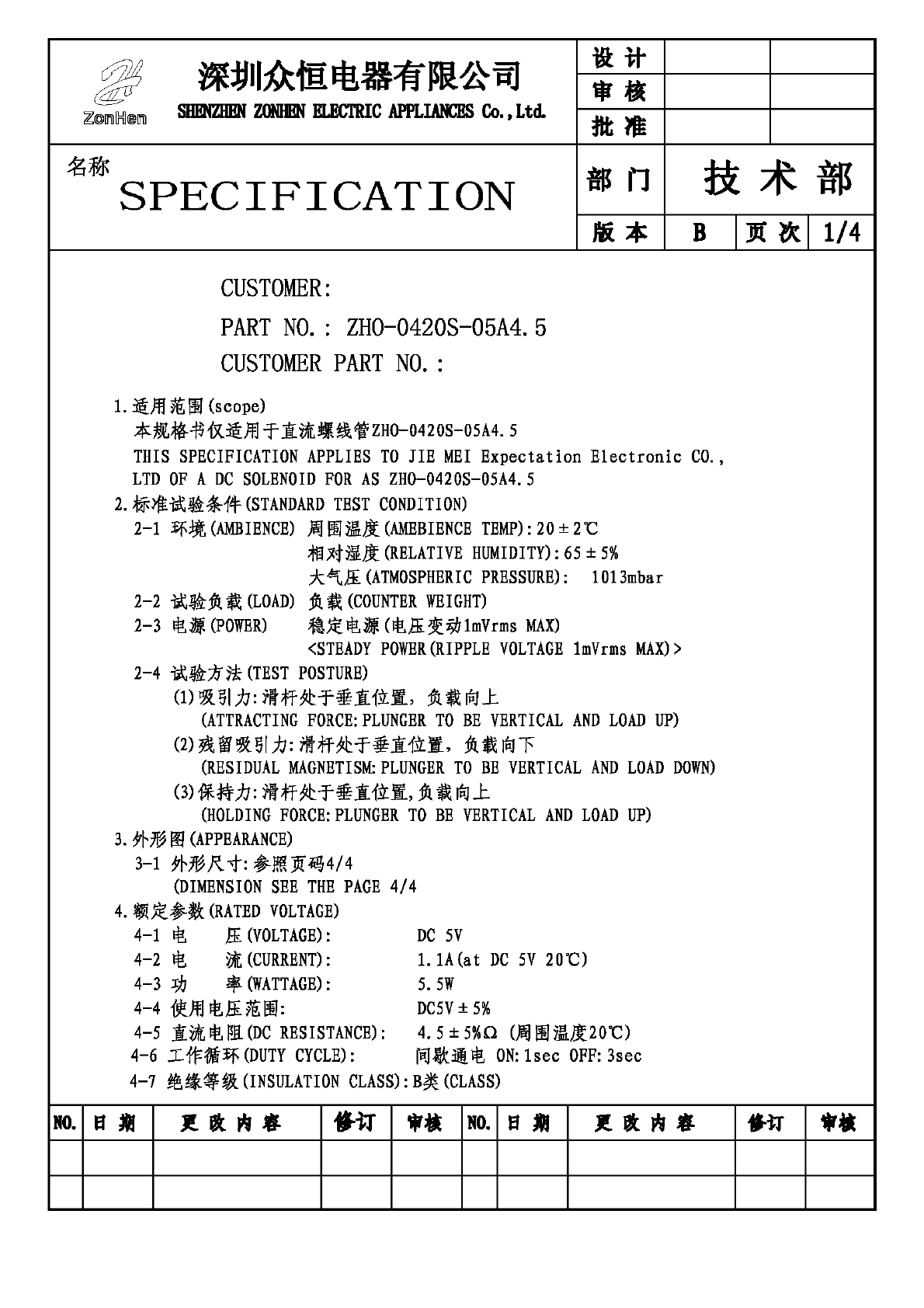

SPECIFICATION
版本
I
B
I
页次
I
1/4
CUSTOMER:
PART
NO.: ZH0-0420S-05A4.5
CUSTOMER
PART
NO.
:
1.
适用范围（
scope)
本规格书仅适用于直流螺线管
ZH0-0420S-05A4.5
THIS
SPECIFICATION
APPLIES
TO
JIE
MEI
Expectation
Electronic
CO.,
LTD
OF
A
DC
SOLENOID
FOR
AS
ZH0-0420S-05A4.5
2.
标准试验条件（
STANDARD
TEST
CONDITION)
2-1
环境（
AMBIENCE
）周围温度（
AMEBIENCE
TEMP):
20
±
2
℃
相对湿度（
RELATIVE
HUMIDITY):
65
±
5%
大气压（
ATMOSPHERIC
PRESSURE):
1013mbar
2-2
试验负载（
LOAD
）负载（
COUNTER
WEIGHT)
2-3
电源（
POWER)
稳定电源（电压变动
lmYrms
MAX)
<STEADY
POWER(RIPPLE
VOLTAGE
lmYrms
MAX)>
2-4
试验方法（
TEST
POSTURE)
(1
）吸引力：滑杆处于垂直位置，负载向上
(ATTRACTING
FORCE:
PLUNGER
TO
BE
VERTICAL
AND
LOAD
UP)
(2
）残留吸引力：滑杆处于垂直位置，负载向下
(RESIDUAL
MAGNETISM:
PLUNGER
TO
BE
VERTICAL
AND
LOAD
DOWN)
(3
）保持力：滑杆处于垂直位置，负载向上
(HOLDING
FORCE:
PLUNGER
TO
BE
VERTICAL
AND
LOAD
UP)
3.
外形图（
APPEARANCE)
3-1
外形尺寸：参照页码
4/4
(DIMENSION
SEE
THE
PAGE
4/4
4.
额定参数（
RA
TED
VOLTAGE)
4-1
电压（
VOLTAGE)
:
DC
5Y
4-2
电流（
CURRENT)
:
1.
IA
(at
DC
5Y
2
0
℃）
4-3
功率（
WATTAGE):
5.
5W
4-4
使用电压范围：
DC5Y
士
5%
4-5
直流电阻（
DC
RESISTANCE):
4.
5 ± 5%0
（周围温度
20
℃）
4-6
工作循环（
DUTY
CYCLE)
:
间歇通电
ON:lsec
OFF:
3sec
4-7
绝缘等级
(INSULATION
CLASS):
B
类（
CLASS)
MO.
I
a
期
更改内容
修订｜审核
IMO.
I
目期
夏政内容
修订
｜审核
