User manual

Spárování systému
1. Stiskněte tlačítko On / Off (11). Na videotelefonu se následně aktivuje displej.
2. Stiskněte a přidržte tlačítko Intercom (3). Na displeji se poté zobrazí indikace „Pairing“.
3. Stiskněte zvonkové / hovorové tlačítko CALL (4) na venkovní jednotce. Tím dojde k aktivaci
venkovního modulu.
4. Stiskněte a přidržte zvonkové / hovorové tlačítko CALL (4) na venkovní jednotce po dobu
10 sekund
5. V případě úspěšného spárování obou zařízení (videotelefonu i venkovního modulu) se na displeji
videotelefonu zobrazí indikace „Success“.
6. Pakliže se na displeji zobrazí indikace „Fail“, spárování obou jednotek selhalo.
Zopakujte proto celý postup uvedený v krocích 2 – 4.
Indikace a symboly displeje
Venkovní jednotka (Outdoor Intercom)
1. Poté, co návštěvník stiskne zvonkové / hovorové tlačítko CALL (4), zazní na videotelefonu
vyzváněcí melodie a automaticky se aktivuje jeho displej. Na displeji videotelefonu se zároveň
zobrazí záběr kamery z prostoru před venkovní jednotkou a v případě, že návštěvník stojí
v zorném poli objektivu, i samotného návštěvníka.
2. Stiskněte tlačítko Intercom (3) a hovořte přitom k návštěvníkovi.
3. Stisknutím tlačítka Exit (4) ukončíte hovor (audio přenos).
Displej se následně přepne do pohotovostního režimu (standby).
Videotelefon (Indoor Monitor)
1. Funkce tlačítka Monitor / Delete (7) slouží k záběru kamery do prostoru před venkovní
jednotkou, aniž by přitom došlo ke stisku venkovního zvonkového / vyzváněcího tlačítka CALL (4).
Tato funkce je však k dispozici pouze v případě, že je venkovní modul napájen ze síťového
adaptéru.
2. Stiskněte tlačítko Intercom (3) a hovořte s návštěvníkem.
3. Tlačítkem Exit (4) dojde k ukončení hovoru a přepnutí displeje do pohotovostního režimu.
Odemknutí (při použití systému pro otevírání dveří)
Poté, co jste identifikovali návštěvníka, stiskněte tlačítko Unlock / Odemknutí dveří (10).
Tím se návštěvníkovi otevřou elektricky ovládané dveře.
Poznámka: Použití systému pro otevírání dveří vyžaduje samostatný zdroj se jmenovitým napětím
12 V max. 1 A – model DB5005 a DB5005L (není součástí dodávky).
Konfigurace systému
Nastavení hlasitosti vyzvánění
1. Stiskněte a přidržte tlačítko Playback / Set (14) po dobu 3 sekund.
Systém následně přejde do hlavní nabídky.
2. Pomocí navigačních tlačítek ▼ nebo ▲ přejděte k menu Volume.
3. Stisknutím tlačítka Photo / Confirm (12) potvrdíte vstup do nabídky Volume.
4. Znovu pomocí navigačních tlačítek
▼ nebo ▲ nastavte
požadovanou hlasitost vyzvánění.
5. Nastavení potvrďte stiskem tlačítka Photo / Confirm (12).
6. Pro návrat do provozního režimu stiskněte tlačítko Exit (4)
Volba vyzváněcího tónu
1. Stiskněte a přidržte tlačítko Playback / Set (14) po dobu 3 sekund.
Systém následně přejde do hlavní nabídky.
2. Pomocí navigačních tlačítek ▼ nebo ▲ přejděte k menu Chime.
3. Stisknutím tlačítka Photo / Confirm (12) potvrdíte vstup do příslušné nabídky.
4. Pro výběr požadované melodie použijte navigační tlačítka ▼ nebo ▲.
5. Výběr melodie potvrdíte stiskem tlačítka Photo / Confirm (12).
6. Pro návrat do provozního režimu stiskněte tlačítko Exit (4)

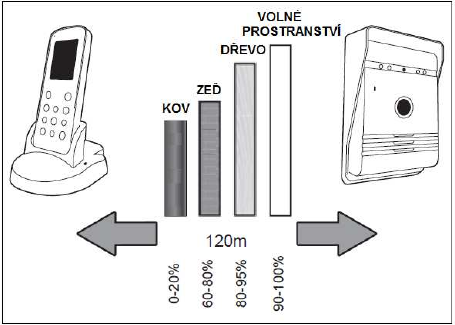

Bezdrátový dosah systému
Redukce bezdrátového dosahu celého systému v závislosti na překážkách mezi vysílačem
(Outdoor Intercom) a přijímačem (Indoor Monitor)
Maximální bezdrátový dosah systému je 120 m ve volném prostranství. Určité překážky pak výrazně
redukují vzdálenost dosahu mezi vysílačem a přijímačem. Před instalací systému a zejména montáží
venkovní jednotky, se proto dostatečně přesvědčte o tom, že v zamýšleném místě instalace
venkovního modulu, systém optimálně funguje.
Pořízení snímku / Funkce fotoaparátu
1. Systém disponuje funkcí automatického pořízení snímku návštěvníka. Poté, co návštěvník stiskne
vyzváněcí a hovorové tlačítko CALL (4), dojde k pořízení snímku prostoru a osoby stojící před
objektivem kamery.
2. Po stisknutí tlačítka Photo / Confirm (12) na domácím videotelefonu, pořídí systém další snímek
zabíraného prostoru.
Prohlížení / Odstraňování snímků
1. Na domácím videotelefonu stiskněte tlačítko Playback / Set (14). Systém tím přejde do režimu
náhledu pořízených snímků.
2. Pomocí navigačních tlačítek
▼ nebo ▲ procházejte uložené snímky.
3. Stiskněte tlačítko Monitor / Delete (7). Tím vstoupíte do režimu správy vybraného snímku.
4. Použijte navigační tlačítka ◄ a ► pro výběr mezi možnostmi Yes (odstranění) a No (zrušení akce).
5. Pro odstranění snímku vyberte Yes a potvrďte stiskem tlačítka Photo / Confirm (12).
6. K návratu do běžného provozního režimu stiskněte tlačítko Exit (4).
Odstranění všech snímků
1. Na domácím videotelefonu stiskněte tlačítko Playback / Set (14). Systém tím přejde do režimu
náhledu pořízených snímků.
2. Stiskněte a přidržte tlačítko Monitor / Delete (7) po dobu 3 sekund. Na displeji videotelefonu se
následně zobrazí nabídka „Delete all“.
3. Pomocí tlačítek ◄ a ► vyberte mezi volbami Yes / No.
4. Pro odstranění všech snímků vyberte volbu Yes a potvrďte stiskem tlačítka Photo / Confirm (12).
5. K návratu do běžného provozního režimu stiskněte tlačítko Exit (4).
