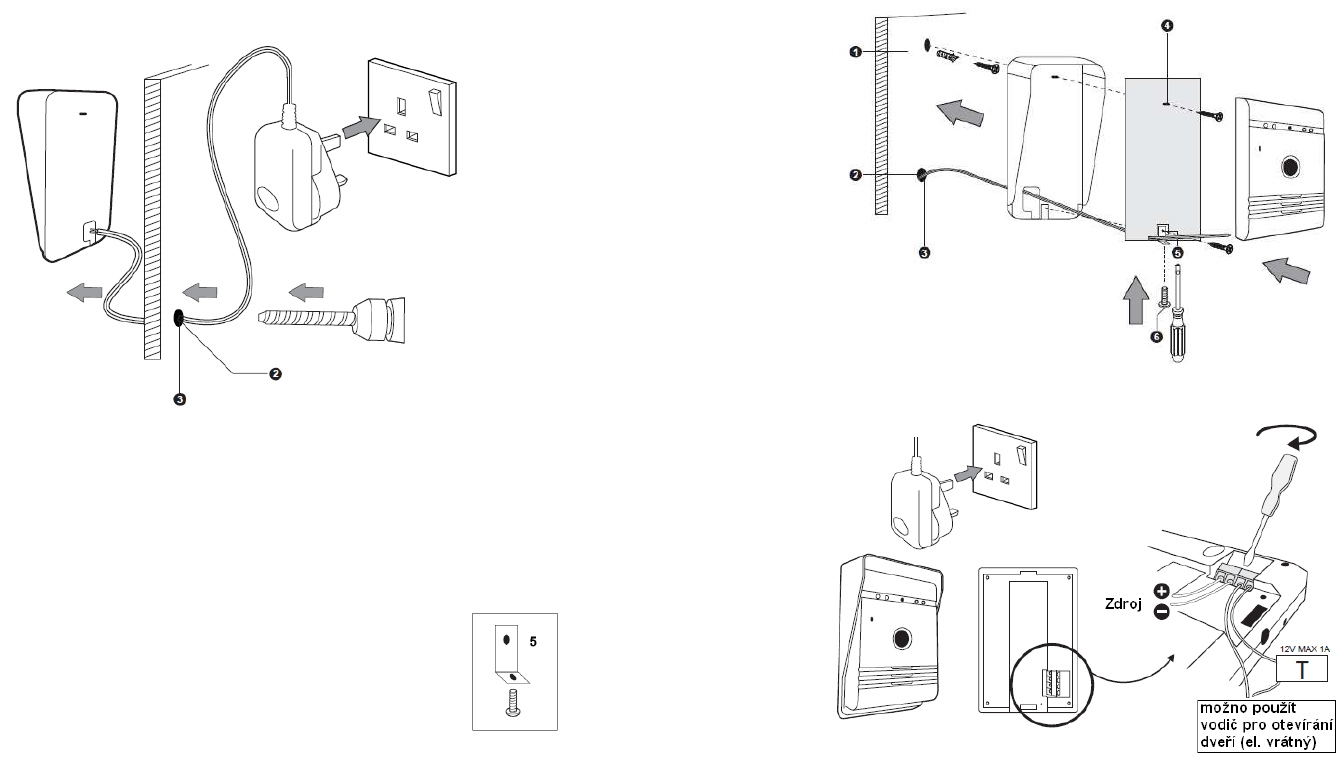

Instalace venkovní jednotky / Montáž na zeď
1. Nejprve zvolte vhodné umístění pro instalaci venkovní jednotky. Část se stříškou použijte coby
šablonu pro označení otvorů pro připevnění stříšky. Vyvrtejte otvory (krok 1) přesně podle šablony
a vložte do nich hmoždinky.
2. Stejně tak vyvrtejte otvor pro kabel síťového adaptéru (krok 2).
3. Prostrčte kabel napájecího adaptéru skrze zdivo / stěnu a ponechejte kus kabelu volně viset (krok
3).
4. Vložte těsnící destičku do vnitřní části stříšky (krok 4).
5. Pomocí dodávaného úchytu (označen číslem 5) připevněte stříšku a těsnící
destičku ve spodní části. Dbejte však přitom zvýšené opatrnosti, aby při montáži
úchytu (5) nedošlo k deformaci nebo mechanickému poškození napájecího kabelu.
6. Připojte vodiče napájecího adaptéru do svorkovnice modulu venkovní jednotky
v souladu s označením u jednotlivých připojovacích terminálů.
7. Vložte modul venkovní jednotky do stříšky. Jako první vložte horní část modulu do stříšky a teprve
poté opatrně připevněte i spodní část modulu do spodního úchytu (5).
8. Připevněte venkovní jednotku ke stříšce pomocí dodávaného šroubu (krok 6).
Elektrické připojení
Venkovní jednotka (Outdoor Intercom)
1. Připojte vodiče síťového adaptéru do terminálů označených „+“ (kladný pól) a „-“ (záporný pól).
Ujistěte se o připojení vodičů při zachování správné polarity (viz obrázek výše).
2. V případě požadavku na použití systému pro otevírání dveří tzv. „elektrický vrátný“ připojte
2 vodiče do zbylých terminálů. Pro napájení systému pro otevírání dveří pak použijte pouze
vhodný zdroj se jmenovitým napětím 12 V max. 1 A.
Domovní videotelefon (Indoor Monitor)
1. Připojte dodávaný USB kabel do dokovací stanice a poté připojte síťový adaptér do elektrické
zásuvky.
