Bezdrátový domovní

videotelefon VD36W

Obj. č. 123 21 31

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup domovního videotelefonu.

Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení

výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste

jim odevzdali i tento návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.

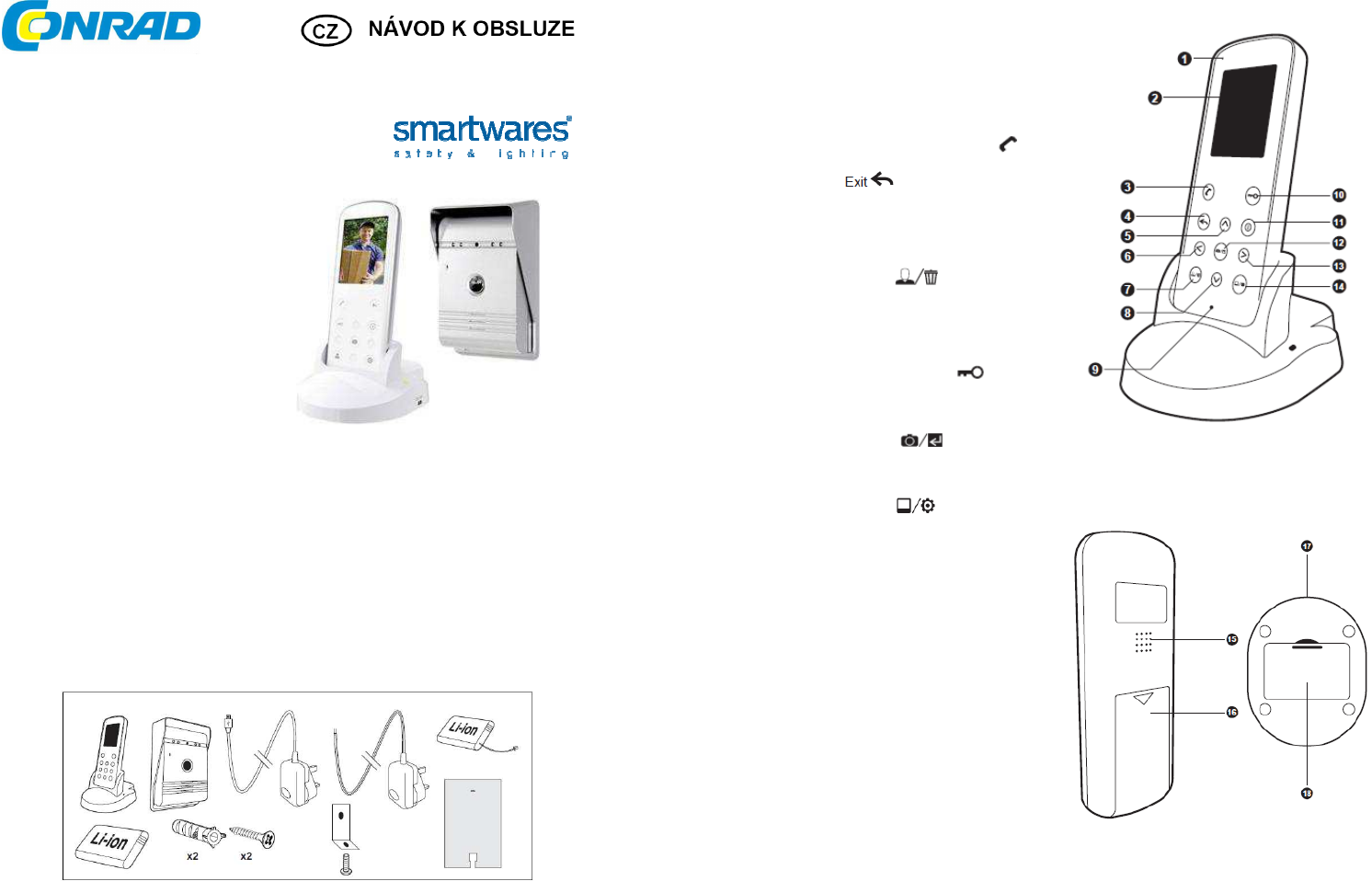

Rozsah dodávky

Domácí bezdrátový videotelefon s dokovací stanicí (Indoor Monitor)

Venkovní jednotka se zvonkovým tlačítkem (Outdoor Intercom)

2 síťové adaptéry

2 lithiové akumulátory

Těsnící destička a spojovací materiál (úchyt, šroubky a hmoždinky)

Popis systému a ovládací prvky

Domácí bezdrátový video telefon s dokovací

stanicí (Indoor monitor)

1 – LED kontrolka nabíjení

2 – displej

3 – Intercom / hovorové tlačítko CALL

4 – tlačítko

5 – navigační tlačítko pro pohyb nahoru ▲

6 – navigační tlačítko pro pohyb vlevo ◄

7 – Monitor / Delete

8 – navigační tlačítko pro pohyb dolů ▼

9 – mikrofon

10 – Unlock / Odemknutí dveří

11 – Zapnutí (On) / Vypnutí (Off) telefonu

12 – Photo / Confirm

13 – navigační tlačítko pro pohyb vpravo ►

14 – Playback / Set

15 – reproduktor

16 – přihrádka pro baterie

17 – zdířka DC-IN pro připojení napájecího

zdroje

18 – dokovací nabíjecí stanice / přihrádka pro

nabíjení akumulátoru venkovní jednotky

Summary of content (5 pages)

PAGE 1
Popis systému a ovládací prvky Domácí bezdrátový video telefon s dokovací stanicí (Indoor monitor) 1 – LED kontrolka nabíjení 2 – displej Bezdrátový domovní videotelefon VD36W 3 – Intercom / hovorové tlačítko CALL 4 – tlačítko 5 – navigační tlačítko pro pohyb nahoru ▲ 6 – navigační tlačítko pro pohyb vlevo ◄ 7 – Monitor / Delete 8 – navigační tlačítko pro pohyb dolů ▼ Obj. č.
PAGE 2
Venkovní jednotka se zvonkovým / hovorovým tlačítkem (Outdoor Intercom) Vložení baterie (akumulátoru) do venkovní jednotky (Outdoor Intercom) 1. Přihrádka pro akumulátor se nachází na pravém boku venkovní jednotky. Odejměte kryt přihrádky jeho přesunutím směrem nahoru. 2. Vložte akumulátor do přihrádky. Při vkládání dbejte vložení akumulátoru do správné polohy a polarity. Označení „Li-Ion rechargeable battery“ při vkládání musí být viditelný (viz následující obrázek). 3. Uzavřete přihrádku akumulátoru.
PAGE 3
Instalace venkovní jednotky / Montáž na zeď Elektrické připojení 1. Nejprve zvolte vhodné umístění pro instalaci venkovní jednotky. Část se stříškou použijte coby šablonu pro označení otvorů pro připevnění stříšky. Vyvrtejte otvory (krok 1) přesně podle šablony a vložte do nich hmoždinky. 2. Stejně tak vyvrtejte otvor pro kabel síťového adaptéru (krok 2). 3. Prostrčte kabel napájecího adaptéru skrze zdivo / stěnu a ponechejte kus kabelu volně viset (krok 3). 4.
PAGE 4
Spárování systému Bezdrátový dosah systému 1. Stiskněte tlačítko On / Off (11). Na videotelefonu se následně aktivuje displej. 2. Stiskněte a přidržte tlačítko Intercom (3). Na displeji se poté zobrazí indikace „Pairing“. 3. Stiskněte zvonkové / hovorové tlačítko CALL (4) na venkovní jednotce. Tím dojde k aktivaci venkovního modulu. 4. Stiskněte a přidržte zvonkové / hovorové tlačítko CALL (4) na venkovní jednotce po dobu 10 sekund 5.
PAGE 5
Nastavení aktuálního času a data 1. Stiskněte a přidržte tlačítko Playback / Set (14) po dobu 3 sekund. Systém tím přejde do hlavní nabídky. 2. Prostřednictvím navigačních tlačítek ▼ nebo ▲ přejděte do příslušné nabídky Time / Date. 3. Vstup do nabídky potvrďte stiskem tlačítka Photo / Confirm (12). 4. Pro nastavení času a data použijte navigační tlačítka ▼ nebo ▲. 5. Přechod na další nastavovanou hodnotu provedete pomocí tlačítek ◄ a ►. 6.
