- SmartPool Swimming Pool Heater Installation & Operation Manual

SYSTEMANORDNUNG (Einzelbox)

otwendige Voraussetzungen:

• Schraubendreher für Senkkopfschrauben oder 5/16 Zoll (8 mm)-Steckschlüssel

• Für die Installation Ihres Solar-Heizsystems benötigen Sie zwei

Schlauchleitungen – eine, die von der Poolausrüstung zum Kollektor führt,

und eine, die vom Kollektor zurück zum Pool führt.

Kühles

asser

(Zufuhr)

Warmes Wasser

(Anschluss für ückleitung)

Pool-Pumpe

Knierohr-Anschluss

Schwarzer Gummiverbindungsschlauch

Etikett

Filter

Weiße Endverschlusskappe

Zuleitung

Rückleitung

Weiße Endverschlusskappe

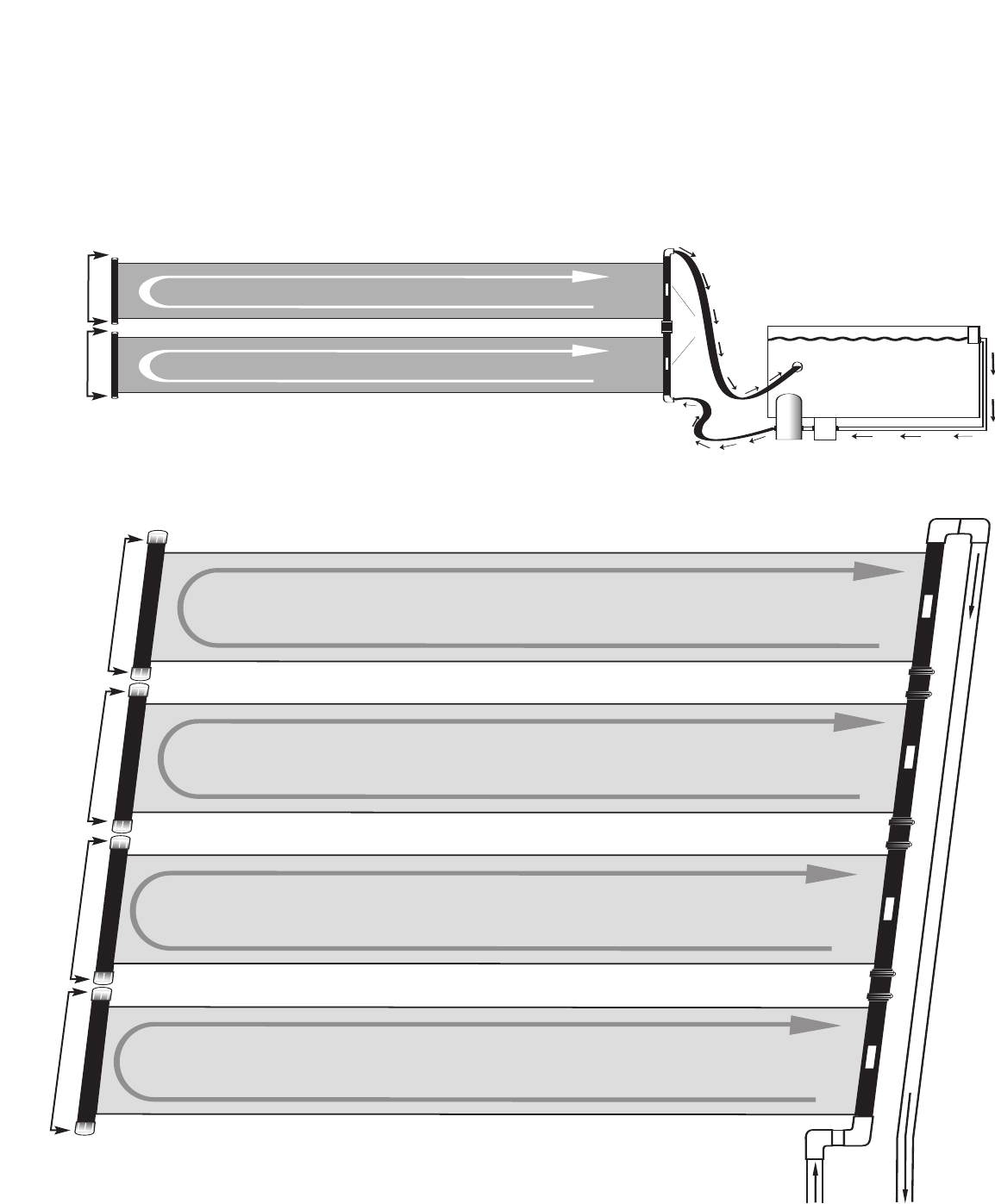

SYSTEMANORDNUNG (Zwei Boxen)

• Für den Fall der Installation der Kollektoren auf einem Dach müssen Sie für jeden Kollektor je einen Bausatz

SK43 erwerben. Für Gegenden mit starken Winden benötigen Sie zudem den Bausatz SK-34 für die Installation

jedes der Kollektoren. Wenden Sie sich an Ihren Fachhändler oder an SmartPool unter der Rufnummer 732-730-9880.

• Jeder Solarkollektor verfügt über schlitzförmige Öffnungen für die Montage (NICHT DIE KLEINEN ÖFFNUNGEN IN DEN

KOLLEK TOREN ZUR INSTALLATION VERWENDEN – SIEHE S. 3, ANDERNFALLS VERLIEREN SIE IHREN GARANTIEANSPRUCH).

• Maximal vier Kollektoren dürfen hintereinander angeschlossen werden.

• Montieren Sie die Kollektoren so, dass sie in Richtung der Endverschlusskappen leicht schräg abfallen (ca. 2,5 bis 5 cm) – zum

Ablassen des Wassers und wenn Sie die Anlage winterfest machen.

• Verwenden Sie ausschließlich Montagesätze, die durch den Hersteller SmartPool genehmigt wurden.

Etikett
