- SmartPool Swimming Pool Heater Installation & Operation Manual

DISPOSICIÓN DEL SISTEMA (Caja sencilla)
Agua fría
(Alimentación)
Agua caliente
(Accesorio de retorno)
Bomba de la piscina
Conector “codo”
Conector “codo”
M
anguera conectora de goma negra
Etiqueta
Filtro
Tapón blanco terminal
Manguera de ali-
mentación
Manguera de retorno
Tapón blanco terminal
Etiqueta
Se requiere:
•
Un desatornillador de cabeza plana o una llave para tuercas de 5/16 de pulgada (8 mm)
• Para instalar su sistema de calefacción necesitará 2 mangueras: una que llegue
del equipo de la piscina al colector y otra que regrese del colector a la piscina.

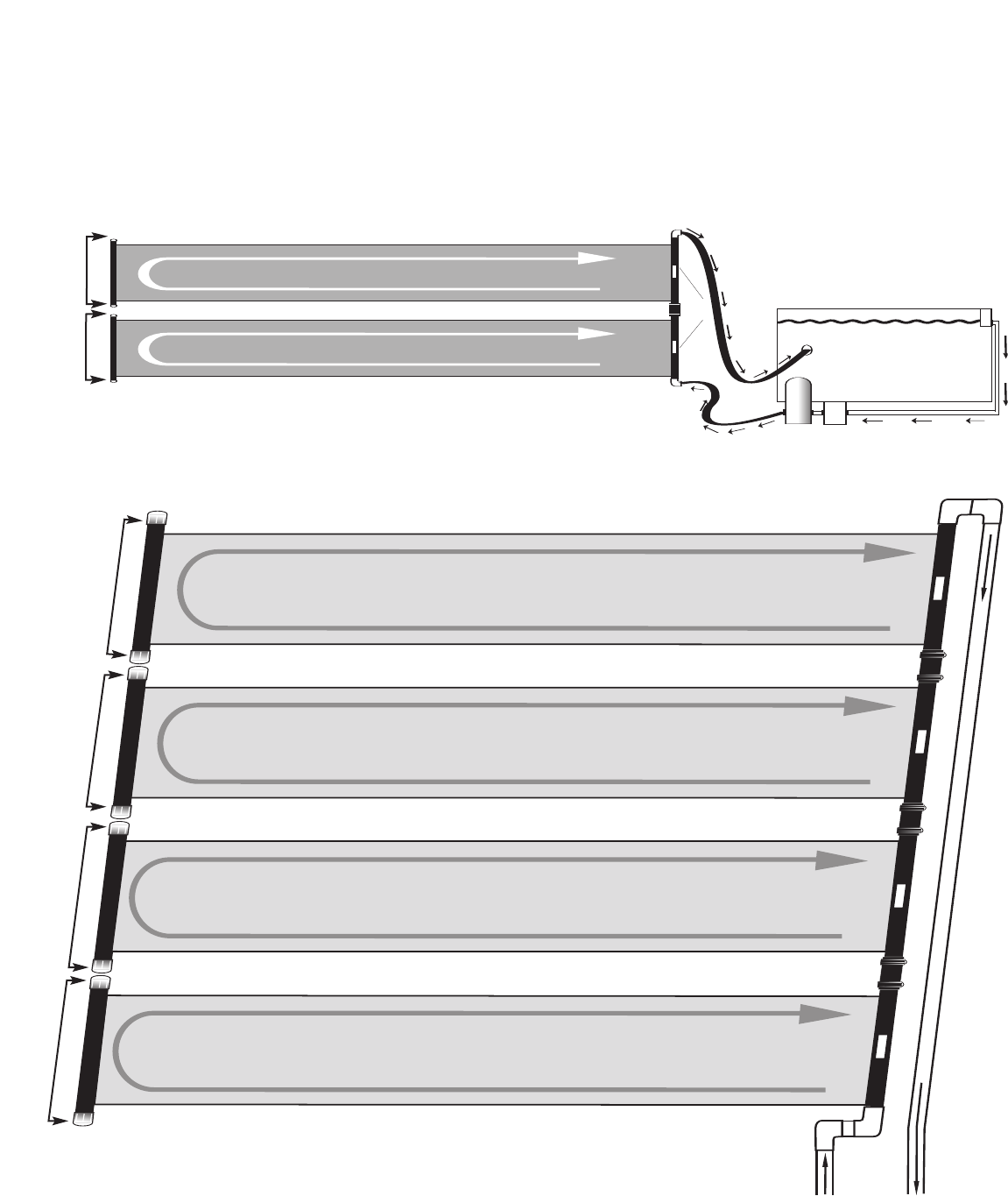

DISPOSICIÓN DEL SISTEMA (Dos Cajas)
Etiqueta
Etiqueta
Etiqueta
• Si va a montar los colectores en un techo, deberá comprar un kit SK43 para cada colector. En
zonas de vientos fuertes necesitará también un kit SK34 para cada colector
. Llame a su distribuidor
o a SmartPool al 732-730-9880.
•
Cada colector solar tiene ranuras para su montaje. [NO USE PARA FINES DE MONTAJE LOS
PEQUEÑOS AGUJEROS QUE TIENE EL COLECTOR. (VÉASE LA PÁGINA 3.) DE HACERLO, SE ANULARÁ LA GARANTÍA.]
• Se puede conectar en serie un máximo de cuatro colectores.
• Al acondicionarlos para el invierno o al drenarlos, incline los colectores ligeramente [(1 pie - 2 pies) 2.5 cm - 5 cm] en dirección
de los tapones terminales.
• Al montar los colectores, no use herrajes adicionales a los que vienen incluidos en los kits SmartPool aprobados por el fabricante.
