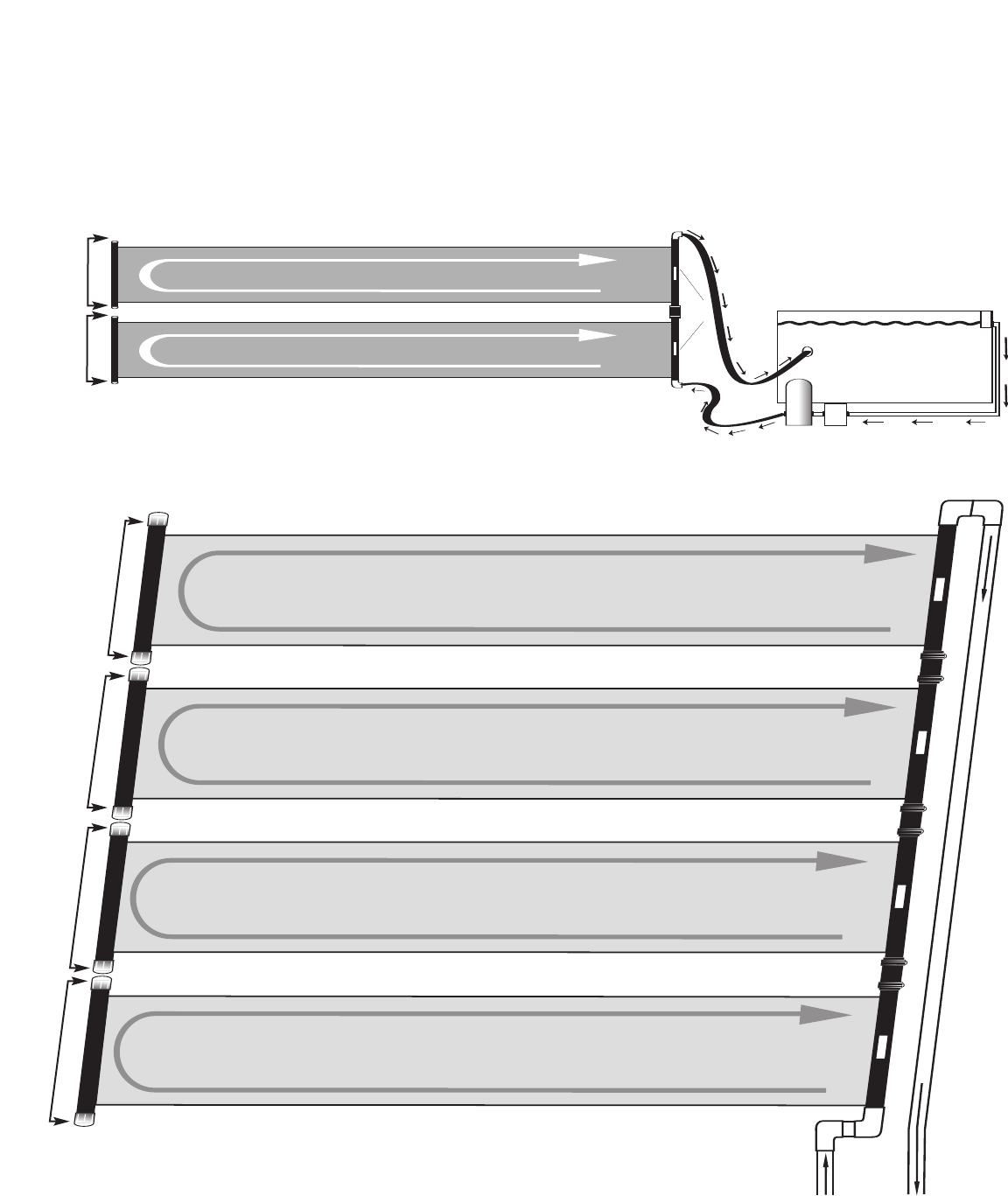

SCHÉMA DE MONTAGE DU SYSTÈME (Compartiment simple)
Eau froide
(Alimentation)
Eau chaude
(Raccord de renvoi)
Pompe de la piscine
Coude
Coude
F
lexible en caoutchouc noir
Étiquettes
Filtre
Embout blanc
Flexible d’alimentation
Flexible de renvoi
Embout blanc
Étiquettes
Matériel nécessaire :
• Tournevis à lame plate ou tourne-écrou de 5/16 po (8 mm)
• Pour poser le système de chauffage solaire, vous aurez besoin de
deux flexibles, l’un allant de l’équipement de la piscine jusqu’au
capteur et l’autre allant du capteur à la piscine.
SCHÉMA DE MONTAGE DU SYSTÈME (Compartiment double)
Étiquettes
Étiquettes
Étiquettes
• Servez-vous du flexible fourni.
• Si les capteurs doivent être posés sur un toit, vous devez acheter le nécessaire
SK43 pour chaque paire de capteurs. Dans les endroits venteux, vous aurez en
outre besoin d’un nécessaire SK34 pour chaque capteur. Appelez votre concessionnaire ou
SmartPool au 732-730-9880.
• Des fentes sont prévues dans chaque capteur solaire pour faciliter la pose. (N’UTILISEZ PAS LES
PETITS ORIFICES PRATIQUÉS DANS LES CAPTEURS POUR PROCÉDER À LA POSE – VOIR
PAGE 3. CELA PROVOQUERAIT L’ANNULATION DE LA GARANTIE).
• Vous pouvez coupler un maximum de trois capteurs en ligne.
• Inclinez légèrement les capteurs vers les embouts pour hivériser et purger le système (1 po – 2 po/25 mm - 50 mm).
• N’ajoutez aucun matériel de pose autre que celui des nécessaires SmartPool approuvés.
