6 Montage de la passerelle
Position de montage
☐ La communication sans fil de la passerelle a une portée d’environ 15m (50ft). Il est conseillé
de monter la passerelle au milieu du champ photovoltaïque.
15 m (50 ft)

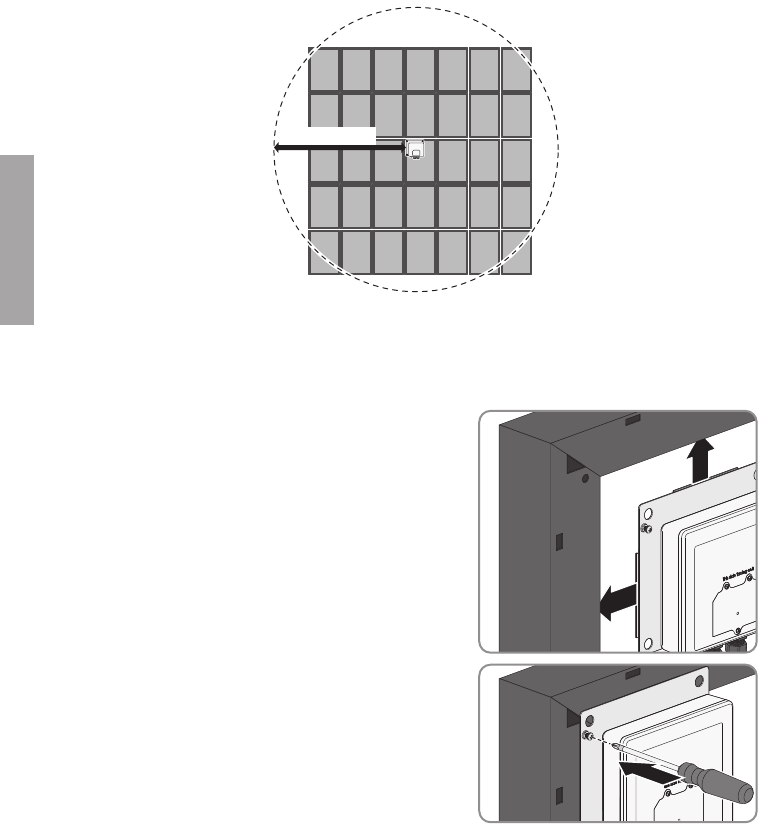

Figure 18 : Position de montage de la passerelle dans le champ photovoltaïque
Procédure:
1. Pour un montage sur la face arrière du module, procédez comme suit:
• Fixez le support sur la face arrière.
• Serrer la vis à l’aide d’un outil approprié.
