• S’il y a un conducteur neutre, introduisez le
conducteur neutre jusqu’en butée dans le
point de serrage (orifice rond) N.
AC-out
SP
L1
L2
N

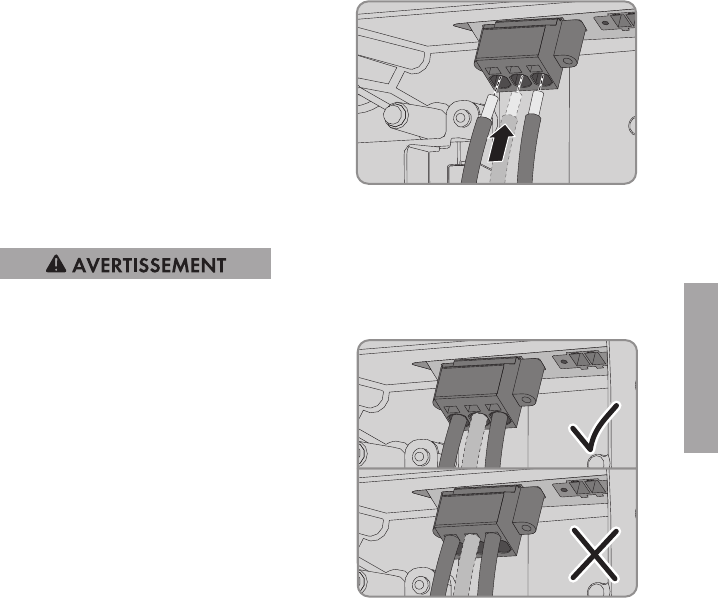

• Introduisez les conducteurs L1 et L2 conformément à l’inscription jusqu’en butée dans les
points de serrage (orifices ronds) L1 et L2.
5.
Risque d’incendie dû à des conducteurs enfichés incorrectement
L’introduction des conducteurs dans les orifices d’ouverture peut provoquer un incendie.
• Veillez à ce que les conducteurs soient
enfichés jusqu’en butée dans les points de
serrage (ouvertures rondes) et non pas
dans les orifices d’ouverture (orifices
carrés).
AC-out
SPS
L1
L2
N
AC-out
SPS
L1
L2
N
6. Assurez-vous que les points de serrage des bornes sont occupées par les bons conducteurs.
7. Assurez-vous que les conducteurs sont enfichés jusqu’à l’isolement dans les points de serrage
des bornes.
5 Raccordement
