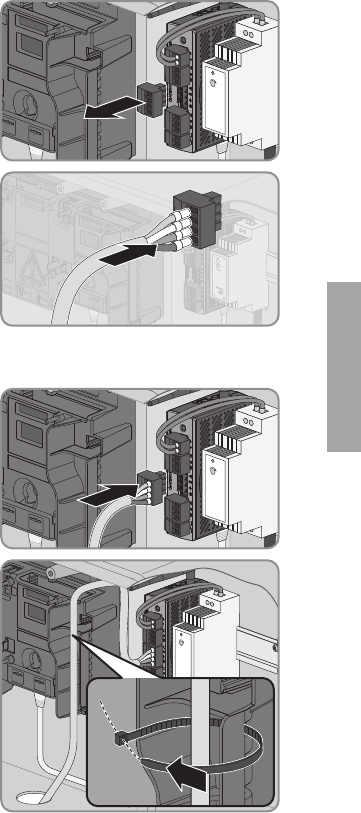

5. Extrayez la plaque à bornes pour le
raccordement de la passerelle de l’embase
GATEWAY du Cloud Connect Advanced.
TOP
FCC ID: SVF-KP
IC: 9440A-KP20
A
B
X2
L
N
+
_
DC OK
+V DAJ
+
100-240V
AC
0.88A
50/60Hz
6. Raccordez les conducteurs conformément à
l’inscription à la plaque à bornes et serrez les
bornes à vis à l’aide de tournevis.
TOP
DISPLAY
BA
T
Max. 30V DC
USB
FCC ID: SVF-KP
IC: 9440A-KP20
MFR
A
B
X1
X2
L
N
+
_
DC OK
+V DAJ
+
100-240VAC
0.88A
50/60Hz
7. Assurez-vous que les conducteurs sont bien serrés dans les points de serrage de la plaque à
bornes.
8. Enfichez la plaque à bornes dans l’embase
GATEWAY du Cloud Connect Advanced.
TOP
FCC ID: SVF-KP
IC: 9440A-KP20
A
B
X2
L
N
+
_
DC OK
+V DAJ
+
100-240V
AC
0.88A
50/60Hz
9. Fixez le conducteur au groupe de
communication avec un attache-câbles. Pour ce
faire, passez l’attache-câbles autour du
conducteur et faites passer une extrémité de
l’attache-câbles par l’orifice prévu dans la
languette du groupe de communication. Serrez
ensuite l’attache-câbles.
TOP
FCC ID: SVF-KP
IC: 9440A-KP20
A
B
X2
L
N
+
_
DC OK
+V DAJ
+
100-240V
AC
0.88A
50/60Hz
FCC ID: SVF-KP
IC: 9440A-KP20
5.3 Faire passer la gaine isolante par-dessus les
conducteurs AC
Pour éviter un contact entre les conducteurs de communication et les conducteurs sous tension, les
conducteurs sous tension doivent être recouverts d’une gaine isolante.
5 Raccordement
