Raccordement du câble réseau

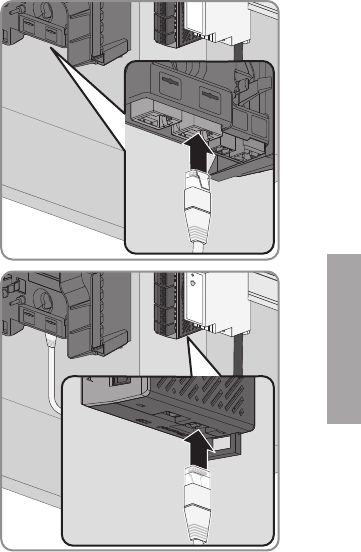

1. Enfichez une des extrémités du câble réseau
dans la prise réseau B du groupe de
communication.
A
B
L
N
100-240V
AC
0.88A
50/60Hz
SPS
A
B
D-IN
2. Enfichez l’autre extrémité du câble réseau dans
la prise réseau sur la face inférieure du Cloud
Connect Advanced.
TOP
FCC ID: SVF-KP
IC: 9440A-KP20
A
B
L
N
+
_
DC OK
+V DAJ
+
100-240V
AC
0.88A
50/60Hz
Raccordement de la passerelle
Conditions requises:
☐ Lorsqu’il y a plusieurs passerelles dans l’installation, celles-ci doivent être reliées les unes aux
autres avant de raccorder le Cloud Connect Advanced.
☐ Il est interdit de raccorder plus de 3passerelles à un Cloud Connect Advanced.
5 Raccordement
SMA Solar Technology America LLC
Instructions d’installation 77RoofCommKit-P1-US-IA-xx-11
FRANÇAIS
