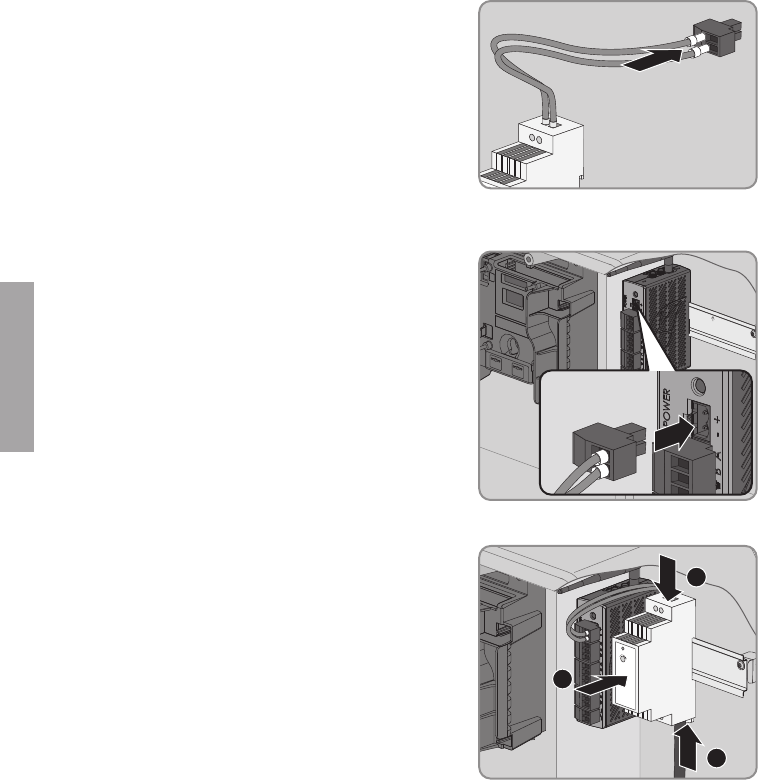

6. Raccordez le pôle positif et le pôle négatif à la
plaque à bornes conformément à l’inscription.
+
+
_
+
_
7. Assurez-vous que les conducteurs sont bien serrés dans les points de serrage de la plaque à
bornes.
8. Enfichez la plaque à bornes dans l’embase
POWER du Cloud Connect Advanced.
FCC ID: SVF-KP
IC: 9440A-KP20
A
B
X2
TOP
+
_
Montage du bloc d’alimentation sur le rail DIN
• Positionnez, puis accrochez et faites encliqueter
le bloc d’alimentation sur le rail DIN. Le Cloud
Connect Advanced et le bloc d’alimentation
doivent alors être écartés d’au moins 13mm
(0,5in). La ventilation suffisante du Cloud
Connect Advanced est ainsi assurée.
TOP
L
N
+
_
DC OK
+V DAJ
+
100-240V
AC
0.88A
50/60Hz
2
1
3
5.2 Procéder au raccordement au Cloud Connect
Advanced
Procédure:
• Raccordez le câble réseau.
• Raccordez la passerelle.
5 Raccordement
SMA Solar Technology America LLC
Instructions d’installationRoofCommKit-P1-US-IA-xx-1176
FRANÇAIS
