8. Raccordez l’extrémité des conducteurs au disjoncteur miniature ou au dispositif de protection
contre les surintensités.
9. Apposez l’autocollant d’avertissement à l’extérieur du distributeur AC de façon à ce qu’il soit
bien visible.
Raccordement de la ligne d’alimentation en courant du bloc d’alimentation au
Cloud Connect Advanced
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison):
☐ un câble pour l’alimentation en courant du bloc d’alimentation au Cloud Connect Advanced
Exigences en matière de câbles:
☐ Section de conducteur: 0,8mm² à 2,5mm² (18AWG à 12AWG)
☐ Type de conducteur: fil de cuivre
☐ Les conducteurs doivent être en tresse ou en tresse fine. En cas d’utilisation de tresse fine, des
embouts de câblage doivent être utilisés.
☐ Les conducteurs à l'intérieur de l’onduleur doivent être aussi courts que possible. Vous évitez
ainsi un contact avec les conducteur sous tension.
Procédure:
1. Dénudez les deux extrémités des conducteurs respectivement sur 7mm (0,28in).
2. En cas d’utilisation d’une tresse fine, placez un embout de câblage sur chacun des
conducteurs.

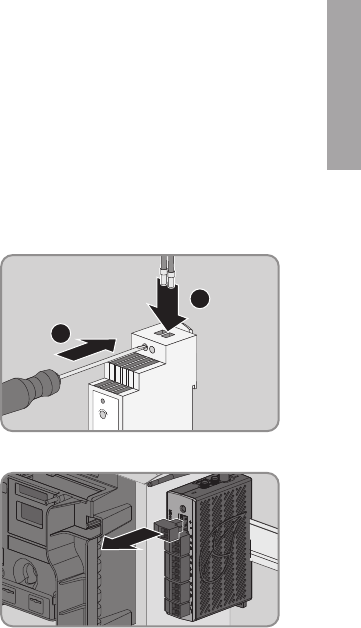

3. Fixez le pôle positif et le pôle négatif
conformément à l’inscription dans les points de
serrage + et - à la sortie du bloc d’alimentation
et serrez les vis à l’aide d’un tournevis.
2
1
+
+
_
DC OK
+V DAJ
+
_
4. Amenez l’extrémité des conducteurs à l’embase POWER du Cloud Connect Advanced.
5. Pour raccorder l’alimentation en tension,
extrayez la plaque à bornes de l’embase
POWER du Cloud Connect Advanced.
FCC ID: SVF-KP
IC: 9440A-KP20
A
B
X2
TOP
5 Raccordement
SMA Solar Technology America LLC
Instructions d’installation 75RoofCommKit-P1-US-IA-xx-11
