5 Raccordement
5.1 Installation du bloc d’alimentation
Procédure:
• Raccordez la ligne d’alimentation en courant (120V
AC
) au bloc d’alimentation.
• Raccordez la ligne d’alimentation en courant (24V
DC
) du bloc d’alimentation au Cloud
Connect Advanced.
• Montez le bloc d’alimentation sur le rail DIN.
Raccordement de la ligne d’alimentation en courant au bloc d’alimentation.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison):
☐ un disjoncteur miniature ou un dispositif de protection contre les surintensités conçu pour la
puissance d’entrée du bloc d’alimentation
☐ un câble pour le raccordement de la source de courant au bloc d’alimentation
Exigences en matière de câbles:
☐ Section de conducteur: 0,8mm² à 2,5mm² (18AWG à 12AWG)
☐ Matériau du conducteur: cuivre
☐ Les conducteurs doivent être en tresse ou en tresse fine. En cas d’utilisation de tresse fine, des
embouts de câblage doivent être utilisés.
Lieu d’installation pour le disjoncteur miniature supplémentaire (exemple):
COM
DC-in
SPS
AC-out
D-IN
SPS
A B
M1
X1 X2
M2
ANT.
FCC ID: SVF-KP20
IC: 9440A-KP20
Max. 30V DC
DISPLAY
BAT MFR
USB
L N
+
_
DC OK
+V DAJ
+
100-240VAC
0.88A
50/60Hz
GATEWAY
(GTWY)
Rapid Shutdown-Initiator
Disjoncteur pour
Rooftop Communication Kit

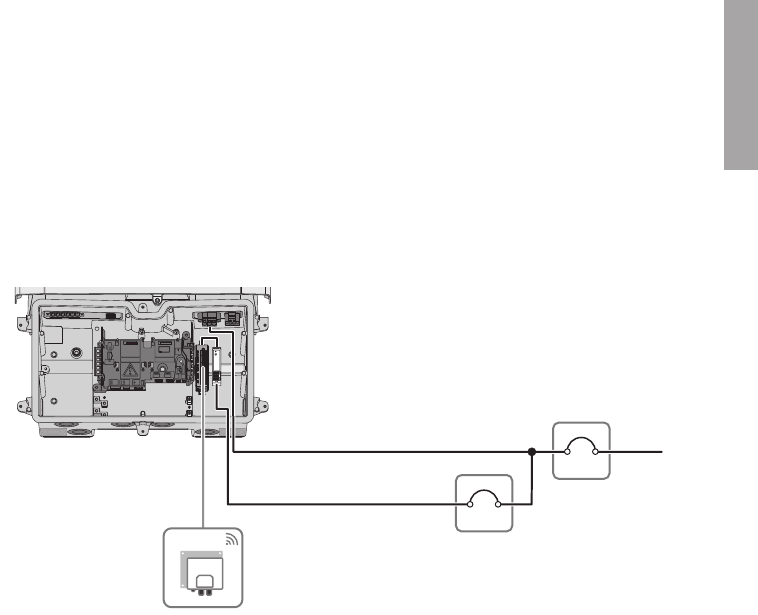

Figure 16 : Lieu d’installation d’un disjoncteur miniature supplémentaire pour le Rooftop Communication Kit
(exemple)
