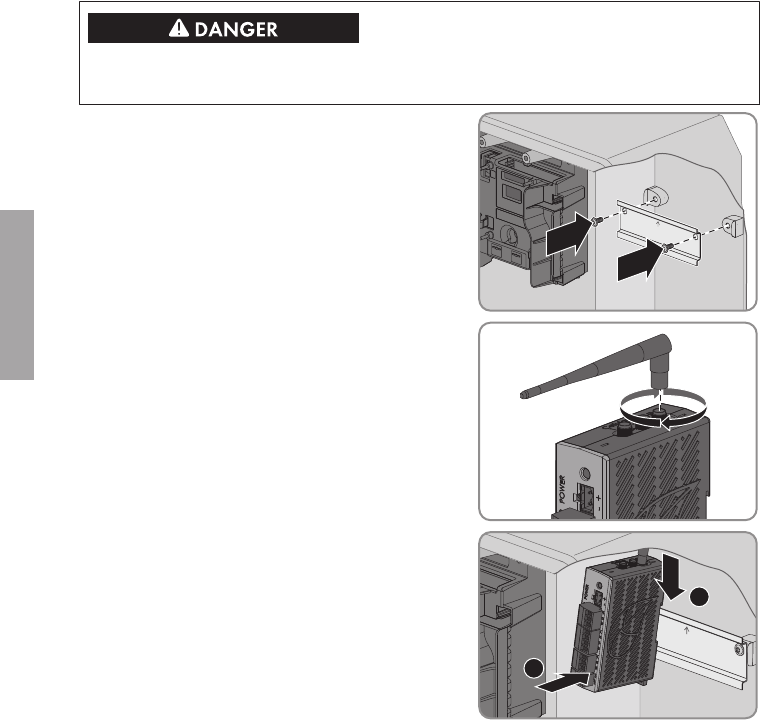

4.2 Montage du Rooftop Communication Kit
Procédure:
Danger de mort par choc électrique
• Mettez l’onduleur hors tension (voir instructions de l’onduleur).
1. Vissez le rail DIN avec les deux vis M5x6 et un
tournevis Torx (TX25) dans les trous filetés de
l’onduleur (couple de serrage: 2,8Nm ±
0,2Nm (24,78in-lb ± 1,77in-lb). La flèche au-
dessus de l’inscription «TOP» sur le rail DIN
doit pointer vers le haut en direction de la
plaque à bornes pour le raccordement AC.
FCC ID: SVF-KP
IC: 9440A-KP20
A
B
X2
TOPTOP
2. Vissez l’antenne de réseau local sans fil dans
l’embase WLAN du Cloud Connect Advanced.
Serrez alors l’antenne de façon à ce que la
pointe de l’antenne pointe en direction du bord
avant du boîtier du Cloud Connect Advanced.
3. Placez le Cloud Connect Advanced
complètement à gauche à fleur de la paroi du
boîtier sur le rail DIN et accrochez-le. L’antenne
du réseau local sans fil du Cloud Connect
Advanced ne doit alors pas toucher le
conducteur AC.
TOP
2
1
4. Assurez-vous que le Cloud Connect Advanced est bien fixé.
