4 Montage
4.1 Position de montage et chemin des câbles
COM
DC-in
SPS
AC-out
D-IN
SPS
A B
M1
X1 X2
M2
ANT.
FCC ID: SVF-KP20
IC: 9440A-KP20
Max. 30V DC
DISPLAY
BAT MFR
USB
C
H
G
B
A
D
F
E

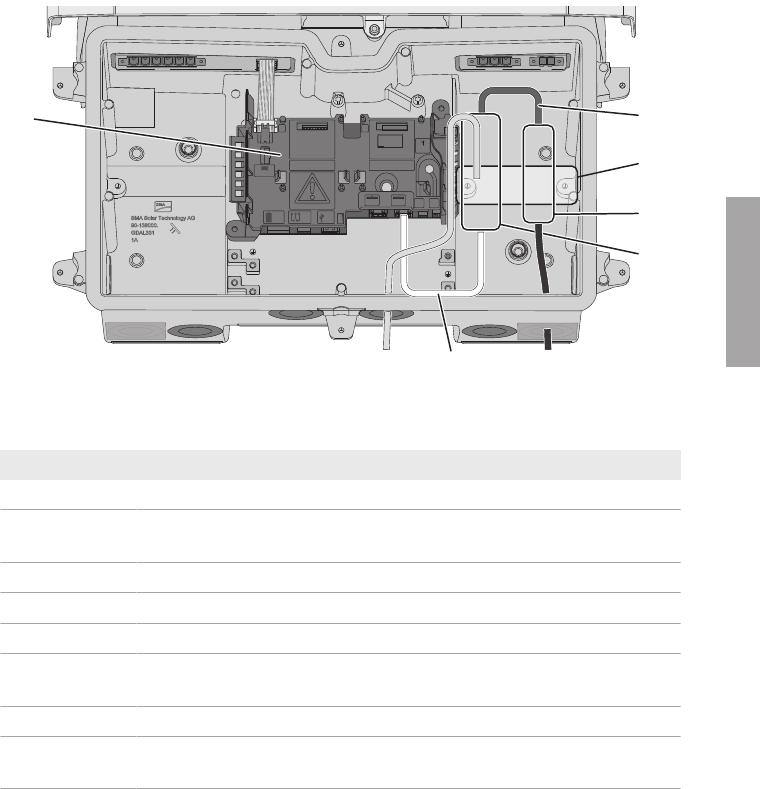

Figure 15 : Vue intérieure de la partie inférieure du boîtier ouvert de l’onduleur avec position de montage et
chemin des câbles
Position Désignation
A Groupe de communication
B Chemin des câbles pour le raccordement à la sortie du bloc d’alimentation et
au raccordement POWER du Cloud Connect Advanced
C Lieu de montage du rail DIN
D Position du bloc d’alimentation sur le rail DIN
E Position du Cloud Connect Advanced sur le rail DIN
F Chemin des câbles pour le raccordement de l’alimentation en courant du bloc
d’alimentation
G Chemin des câbles pour le raccordement du câble réseau
H Chemin des câbles pour le raccordement de la passerelle au Cloud Connect
Advanced
4 Montage
SMA Solar Technology America LLC
Instructions d’installation 71RoofCommKit-P1-US-IA-xx-11
