2 Sécurité
2.1 Utilisation conforme
Le SMA Rooftop Communication Kit est un kit de communication pour les composants de technique
modulaire TS4-R. Le SMA Rooftop Communication Kit permet de monter le Cloud Connect
Advanced dans un onduleur SMA.

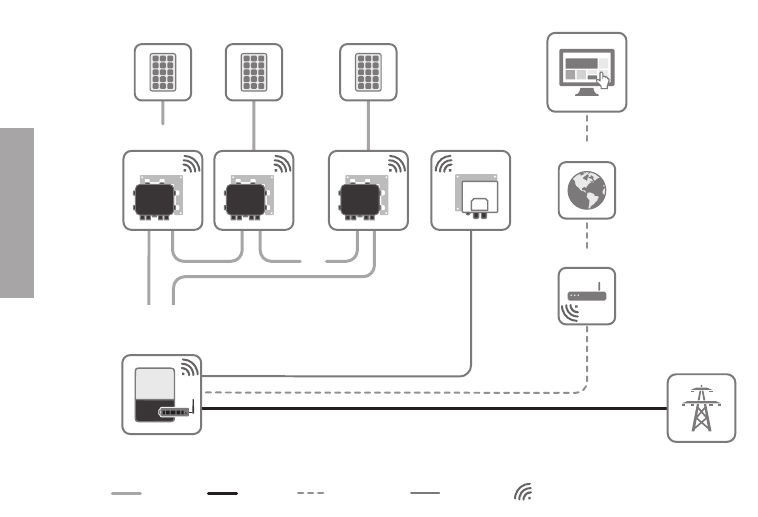

SUNNY PORTAL
INTERNET
TS4-R
GATEWAY
(GTWY)
...
...
...
AC
DC
Ethernet
RS485 WiFi
RÉSEAU
ÉLECTRIQUE
PUBLIC
GÉNÉRATEUR
PHOTOVOLTAÏQUE
ROUTEUR
ONDULEUR PHOTOVOLTAÏQUE
avec ROOFTOP
COMMUNICATION KIT
Figure 13 : Vue d’ensemble du système
Le SMARooftop Communication Kit doit uniquement être installé dans les onduleursSMA suivants:
• SB3.0-1SP-US-40 (Sunny Boy 3.0-US)
• SB3.8-1SP-US-40 (Sunny Boy 3.8-US)
• SB5.0-1SP-US-40 (Sunny Boy 5.0-US)
• SB6.0-1SP-US-40 (Sunny Boy 6.0-US)
• SB7.0-1SP-US-40 (Sunny Boy 7.0-US)
• SB7.7-1SP-US-40 (Sunny Boy 7.7-US)
Après l’intégration du produit dans l’onduleur, la conformité normative continue d’être assurée.
Le produit est homologué pour le marché américain et canadien et doit uniquement être utilisé sur
ces marchés.
