8. Conecte el extremo de los conductores en el disyuntor o en el dispositivo de protección contra
sobrecorriente.
9. Coloque el adhesivo de advertencia en la parte exterior de la distribución CA de forma bien
visible.
Conexión del cable del suministro de corriente de la fuente de alimentación al
CloudConnectAdvanced
Material adicional necesario (no incluido en el contenido de la entrega):
☐ 1 conductor para el suministro de corriente de la fuente de alimentación al
CloudConnectAdvanced
Requisitos del cableado:
☐ Sección del conductor: 0,8mm²a2,5mm² (18AWGa12AWG)
☐ Tipo de conductor: alambre de cobre
☐ Los cables deben ser de cordón o cordón fino. Si se usan cordones finos deben utilizarse
virolas.
☐ La longitud de los conductores en los inversores debe ser lo más reducida posible. De esta
manera se evita el contacto físico con conductores que llevan corriente.
Procedimiento:
1. Pele 7mm (0,28in) de cada extremo de los conductores.
2. En los cordones finos, remate cada conductor con una virola.

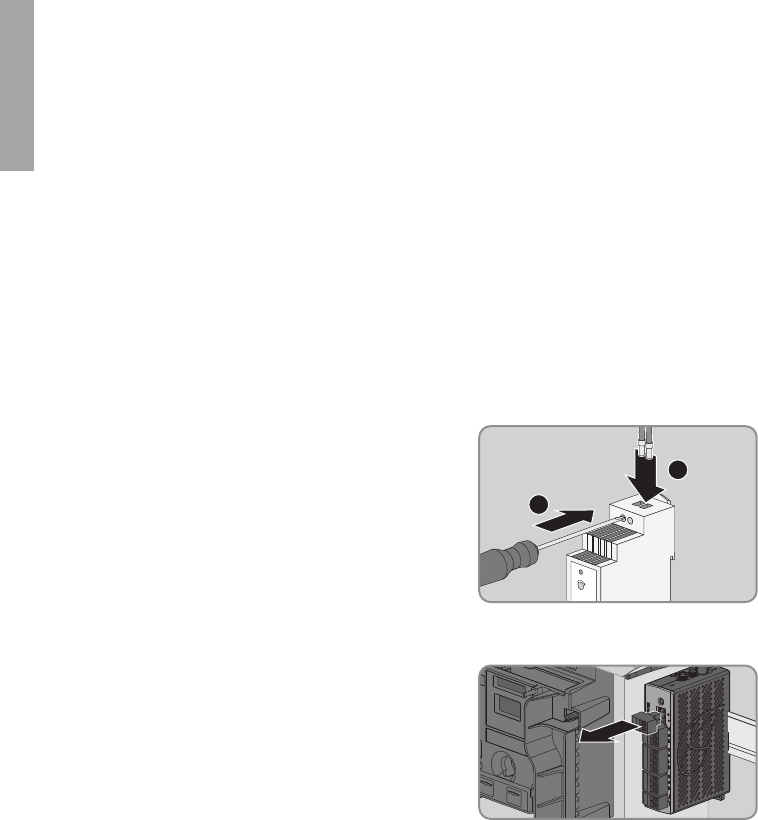

3. En función de su rotulación, inserte el polo
positivo y negativo + y - en la salida de la fuente
de alimentación y apriete los tornillos con un
destornillador.
2
1
+
+
_
DC OK
+V DAJ
+
_
4. Lleve el extremo de los cables hasta el conector hembra POWER del Cloud Connect
Advanced.
5. Saque la caja de bornes para la conexión del
suministro de tensión del conector hembra
POWER del Cloud Connect Advanced.
