Installation Manual

Peligro de incendio en caso de conexión de la fuente de alimentación a la conexión de
CA del inversor
La conexión de CA del inversor no se puede utilizar para el suministro de la fuente de
alimentación del RooftopCommunicationKit. La conexión de CA sirve exclusivamente para la
inyección de la corriente alterna generada del inversor a la red pública. Con la conexión
adicional de la fuente de alimentación pueden producirse incendios.
• Efectuar el suministro de corriente de la fuente de alimentación por un cable separado que
esté protegido por un disyuntor.
• La conexión de CA del inversor no debe utilizarse para el suministro de corriente de la
fuente de alimentación del RooftopCommunicationKit.
• No conecte la fuente de alimentación en la caja de bornes de la conexión de CAAC-out
del inversor.
Procedimiento:
1. Tienda los conductores a través del conducto para cables de la salida de CA del inversor o,
en caso necesario, monte un conducto para cables adicional en la abertura de la carcasa.
2. Introduzca los conductores en el inversor a través del conducto para cables.
3. Pele 7mm (0,28in) de los conductores.
4. En los cordones finos, remate los conductores con una virola.
5.
Peligro de muerte por descarga eléctrica debido al contacto con conductores no
aislados
Los conductores de la fuente de alimentación y los conductores de CA del inversor deben
aislarse con tubo aislante.
• Corte el tubo aislante a la distancia requerida. Guarde el resto del tubo aislante, ya que
será necesario más tarde para los conductores de CA del inversor.
• Haga pasar el tubo aislante sobre los conductores.

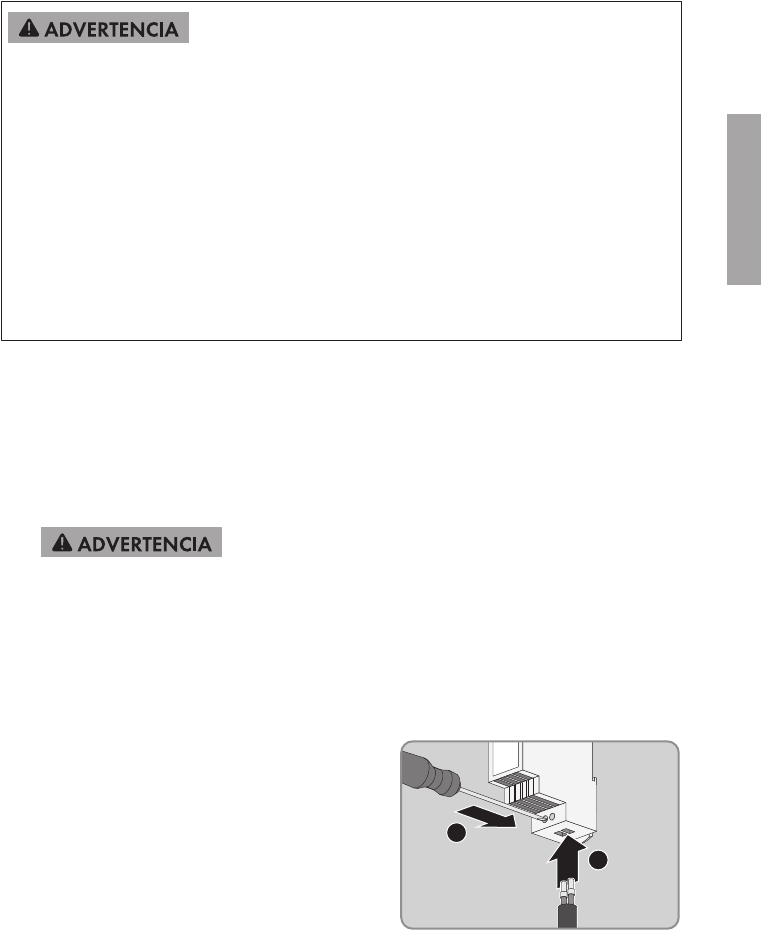

6. En función de su rotulación, inserte los cables en
los puntos de embornaje L y N en la entrada de
la fuente de alimentación y apriete los tornillos
con el destornillador. Preste atención a que los
conductores no estén conectados con
polarización inversa.
L
N
100-240V
AC
0.88A
50/60Hz
2
1
L
N
7. Instale un disyuntor o un dispositivo de protección contra sobrecorriente para el
RooftopCommunicationKit en la distribución de CA o en la fuente del suministro de corriente.
5 Conexión
