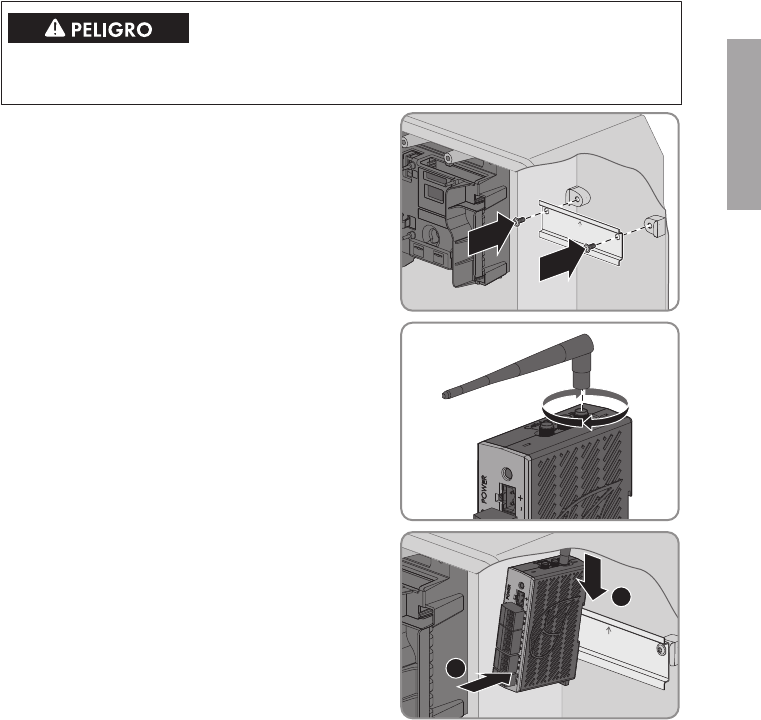

4.2 Montaje del Rooftop Communication Kit
Procedimiento:
Peligro de muerte por descarga eléctrica
• Desconecte el inversor de la tensión (consulte las instrucciones del inversor).
1. Atornille el carril DIN con los dos tornillos M5x6
y un destornillador Torx (TX25) en los taladros
roscados en el inversor (par de apriete: 2,8Nm
± 0,2Nm (24,78in-lb ± 1,77in-lb). Al hacerlo,
la flecha encima de la inscripción "TOP" en el
carril DIN debe señalar en dirección de la caja
de bornes para la conexión de CA.
FCC ID: SVF-KP
IC: 9440A-KP20
A
B
X2
TOPTOP
2. Enrosque la antena WLAN en el conector
hembra WLAN del Cloud Connect Advanced.
Para ello, gire y apriete la antena de manera
que su punta señale en dirección del borde
delantero del Cloud Connect Advanced.
3. Coloque y encaje el Cloud Connect Advanced
en el carril DIN contra la pared de la carcasa
en el lado izquierdo. Al hacerlo, la antena
WLAN del Cloud Connect Advanced no debe
entrar en contacto con los conductores de CA.
TOP
2
1
4. Asegúrese de que el Cloud Connect Advanced esté bien fijo
4 Montaje
