Installation Guide

TECHNICAL SPECIFICATIONS –
RSS TRANSMITTER COMMERCIAL KIT
26
Electrical Ratings RSS Transmitter
Input
Input Voltage
12V
DC
Input Current 1A
Average Supply Power 0.85W
Included Power Supply Rating
480/277V
AC
input, 12V
DC
output
Dimensions(Transmitter only) 90.2mm x 36.3mm x 57.7mm
RSS Core
Maximum Current 150A per Core (includes 2 Cores for 300A)
Maximum MPPT String Voltage 1500V
DC
Internal Opening for Wires ~25mm
Outside Dimensions 59mm
Maximum Number of Strings per Core 10
Maximum String Length 30 modules
Environmental
Temperature -40°C to 85°C
Recommended max. torque 0.79 N/m for wiring

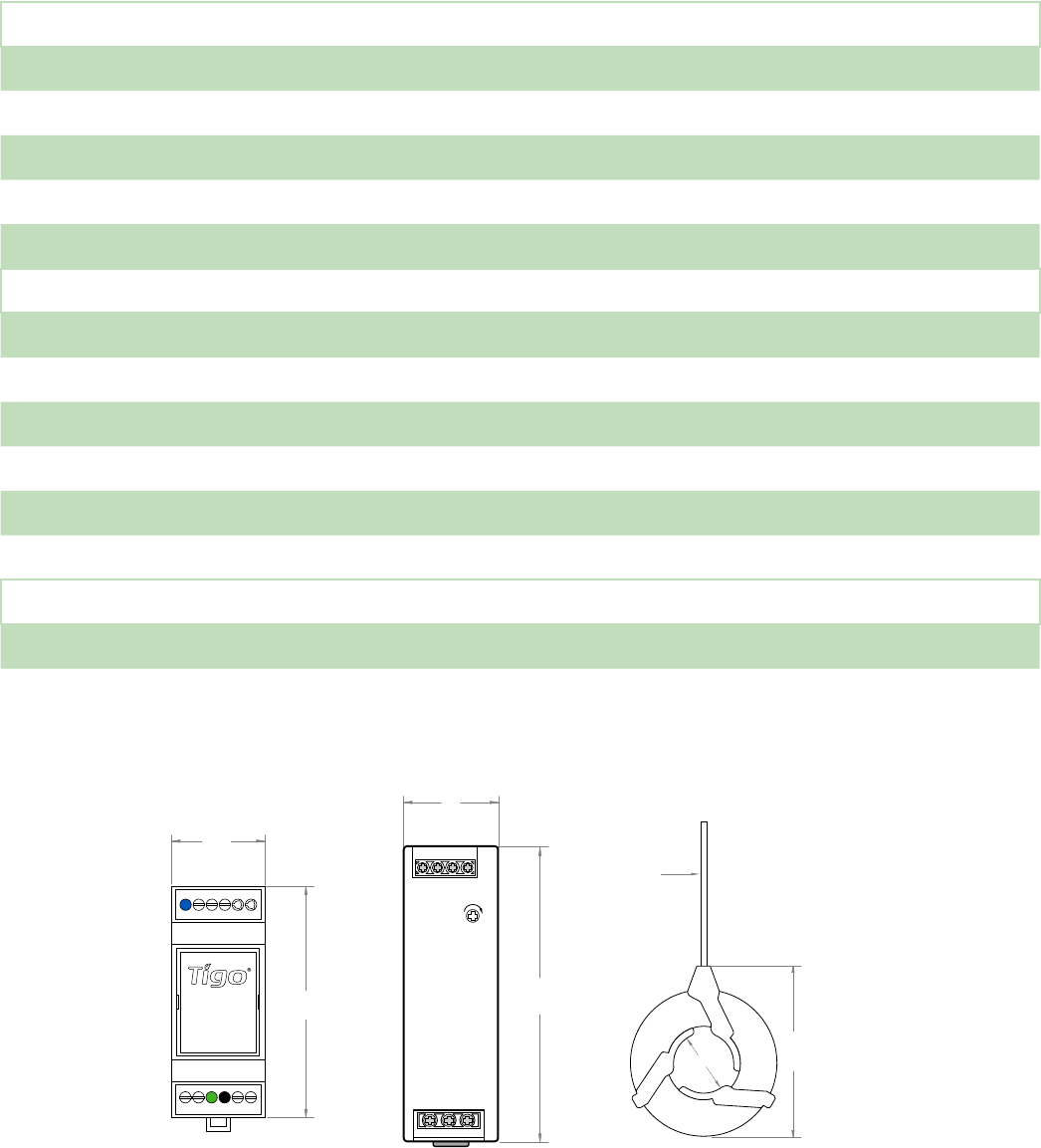

All dimensions in mm.
RSS Transmitter RSS Core
90.2
36.3
Rapid
Shutdown
System
Transmitter
25.0 min
18 AWG
610
73 max
Power Supply
125.2
40
+ V ADJ
+V
G L2 L1
-V
