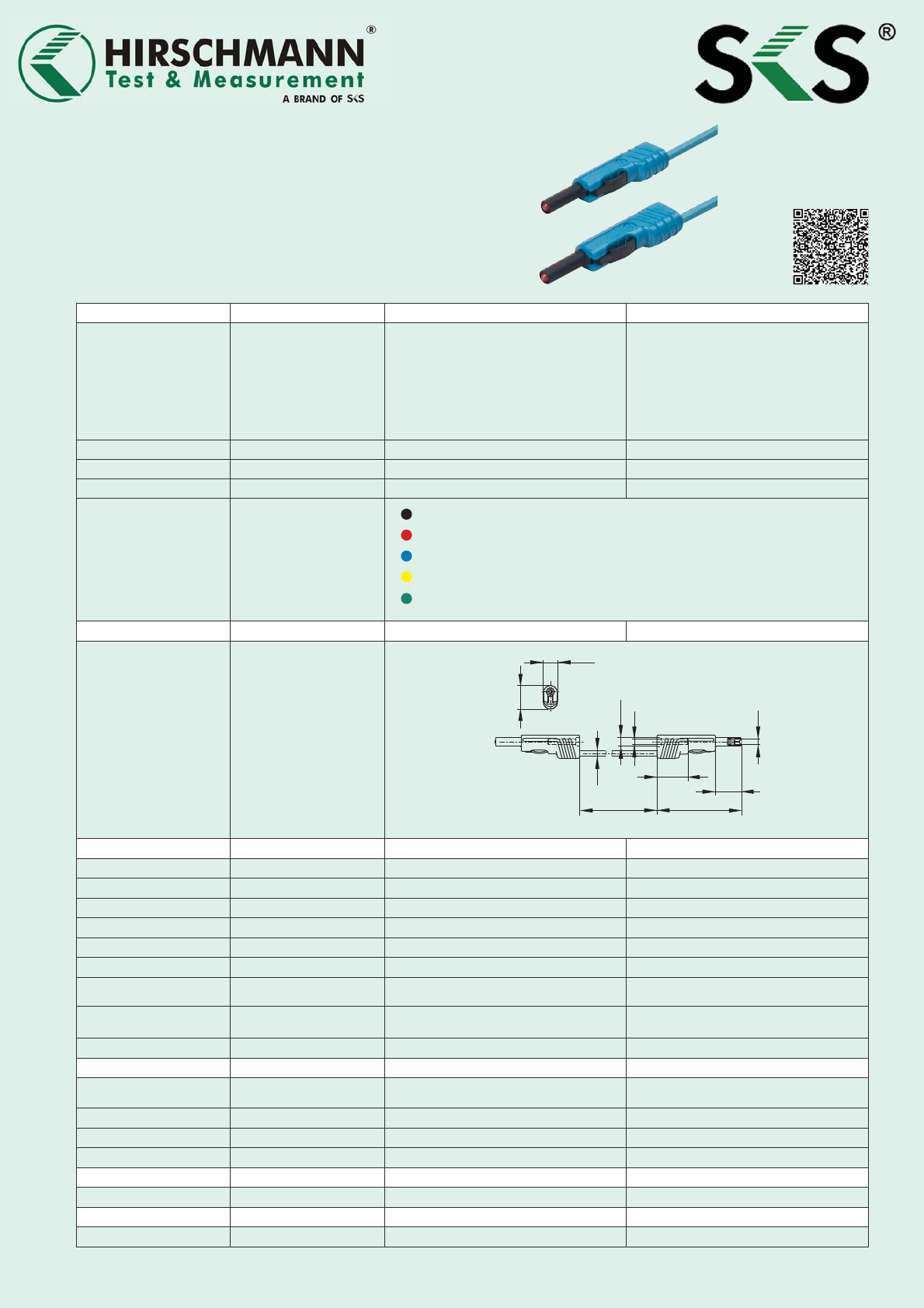

Datasheet

4 mm Schiebehülsensystem / 4 mm sliding sleeve system
SKS Kontakttechnik GmbH I Neue Schichtstraße 14 I D-09366 Niederdorf I Telefon [phone] I Telefax [phone] I www.sks-kontakt.de I [e-mail] 2013-04_1
Produktbeschreibung Product description
Beschreibung
Description Berührungsgeschützte Messleitung, beidseitig 4
mm Durchmesser Stecker, isoliert durch rastende
und gefederte Isolierhülse, die nur durch Druck
auf die seitliche Verriegelungsfeder freigegeben
wird, sowie 4 mm Buchse für Turmsteck bauwei-
se. Hochfl exible, doppelt isolierte Litzenleitung.
Eingearbeiteter Farbindikator zur Erkennung von
Schäden an der Isolation.
Contact-protected measuring lead, at either end:
4 mm diameter plug, insulated by latching and
sprung insulated sleeve which is only released by
pressure on the side mounted locking spring. 4
mm diameter nickel-plated. Highly fl exible, dou-
ble insulated stranded conductor. Color indicator
for the recognition of damage to the insulation.
4 mm diameter socket for tower construction.
Typ Type MLB 25/1 V MLB 25/1 V
Leitungslänge Cable length 25 cm 25 cm
Leitungsquerschnitt Conductor size 1 mm² 1 mm²
Gehäusefarbe / Artikel-Nr.
Housing color / article-no.
Zeichnung
Drawing
Technische Daten Technical data
Stiftdurchmesser Pin dimensions 4 mm 4 mm
Kontaktart Type of contact gefederter Stift spring-loaded pin
Leitungstyp Cable type LEH-XY LEH-XY
Leitungsspezifi kation Cable specifi cation hochfl exible Schlauchleitung highly fl exible lead
Litzenaufbau Wire stranding 259 x 0,07 mm 259 x 0,07 mm
Bemessungsspannung Rated voltage 30 VAC / 60 VDC 30 VAC / 60 VDC
Messkategorie lt. IEC61010
Measurement cat. acc. to
IEC61010
CAT I CAT I
Bemessungsstrom
(Derating Kurve beachten)
Rated current
(consider derating curve)
16 A 16 A
Durchgangswiderstand Contact resistance 8,5 mOhm 8,5 mOhm
Werkstoff Material
Kontaktmaterial Contact material
Kontaktstift: Messing
Kontaktfeder: Kupfer-Beryllium
contact pin: brass
contact spring: copper-beryllium
Kontaktoberfl ächenmaterial Contact surface material Nickel nickel
Gehäusematerial Housing material PA PA
Leitungsmaterial Cable material PVC PVC
Umgebungsbedingungen Environmental condidions
Temperaturbereich Temperature range -15°C bis +70°C -15°C to +70°C
Brennbarkeitsklassen Infl ammability class
Gehäuse (Grundmaterial) Housing (basic material) UL 94 V-2 UL 94 V-2
Messleitungen / measuring leads
MLB 25/1 V
973 644-100
973 644-101
973 644-102
973 644-103
973 644-104
19,4
ø 4
62,5
23
L
ø 4
ø 6,5
ø 4
10,8
17,5
