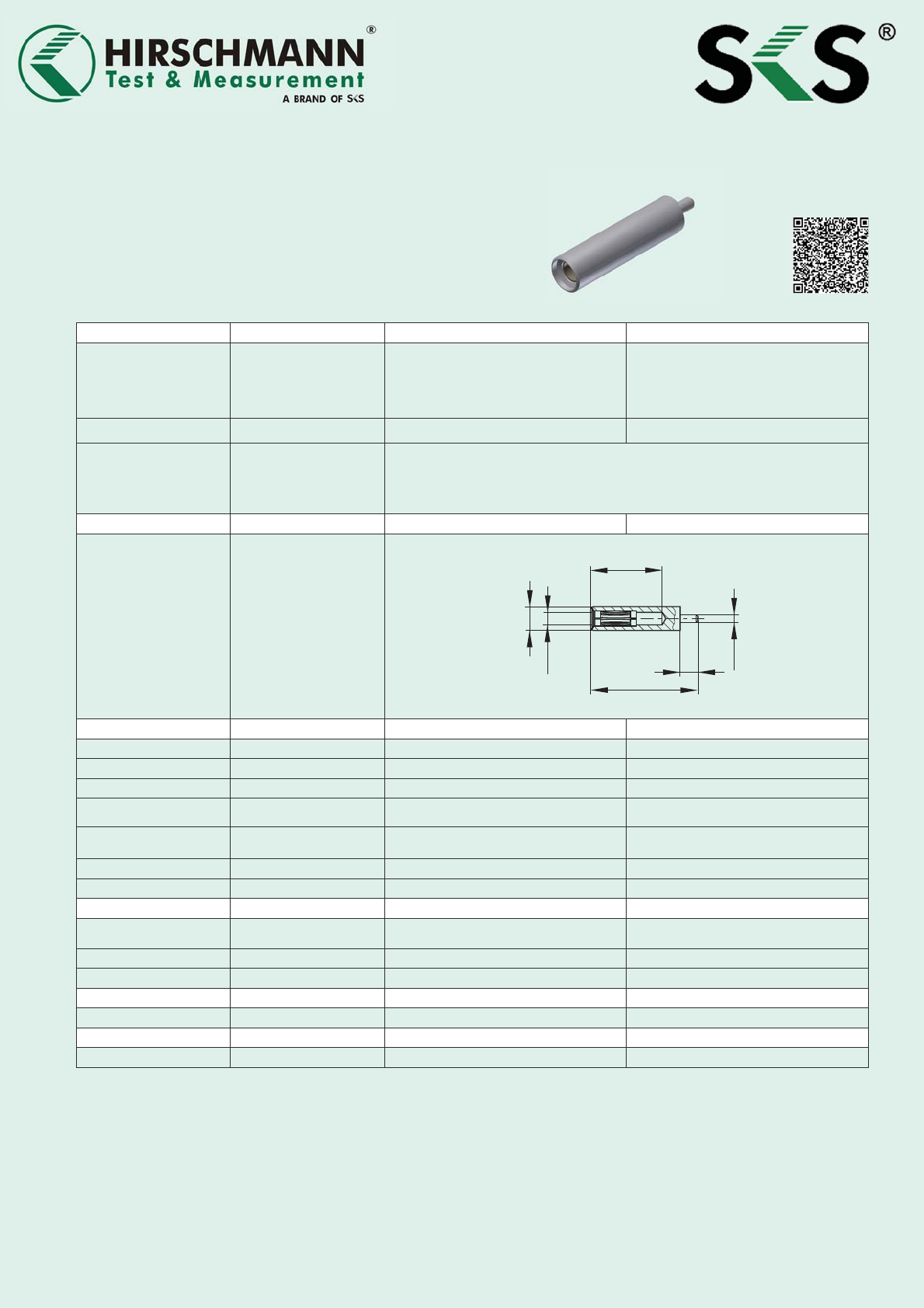

Datasheet

2 mm System / 2 mm system
SKS Kontakttechnik GmbH I Neue Schichtstraße 14 I D-09366 Niederdorf I Telefon [phone] I Telefax [phone] I www.sks-kontakt.de I [e-mail] 2013-04_1
Produktbeschreibung Product description
Beschreibung
Description Miniatur-Buchse Durchmesser 2 mm zum Einlöten in
Leiterplatten. Passend zu MST 3, MVL 2/... und MST
201. In Verbindung mit dem Steckerstift MST 201
wird diese Buchse beim Übereinanderstapeln von
bestückten Leiterplatten eingesetzt. Buchsenkörper
aus Messing verzinnt.
2 mm diameter miniature socket for soldering into
printed boards. Fits MST 3, MVL 2/...and MST 201.
This socket is used in connection with the MST 201
connector pin in stacking populated printed boards.
Tin-plated brass socket body.
Typ
Type MBU 2 MBU 2
Gehäusefarbe / Artikel-Nr.
Housing color / article-no.
Zeichnung
Drawing
Technische Daten Technical data
Kontaktart Type of contact gefederte Buchse Ø 2 mm spring-loaded socket Ø 2 mm
Anschlußart Type of termination löten solder
Bemessungsspannung Rated voltage 30 VAC / 60 VDC 30 VAC / 60 VDC
Messkategorie lt. IEC61010
Measurement cat. acc. to
IEC61010
CAT I CAT I
Bemessungsstrom
(Derating Kurve beachten)
Rated current
(please consider derating curve)
6 A 6 A
Durchgangswiderstand Contact resistance 6 mOhm 6 mOhm
Gehäusebefestigung Mounting
Werkstoff Material
Kontaktmaterial Contact material Kontaktfeder: Kupfer-Beryllium contact spring: copper-beryllium
Kontaktoberfl ächenmaterial Contact surface material Gold gold
Gehäusematerial Housing material
Umgebungsbedingungen Environmental condidions
Temperaturbereich Temperature range -20°C bis +60°C -20°C to +60°C
Brennbarkeitsklassen Infl ammability class
Gehäuse (Grundmaterial) Housing (basic material)
Buchsen / sockets
MBU 2
931 337-000
3
12,3
18
ø 1,3
ø 2,1
ø 4
