Datasheet

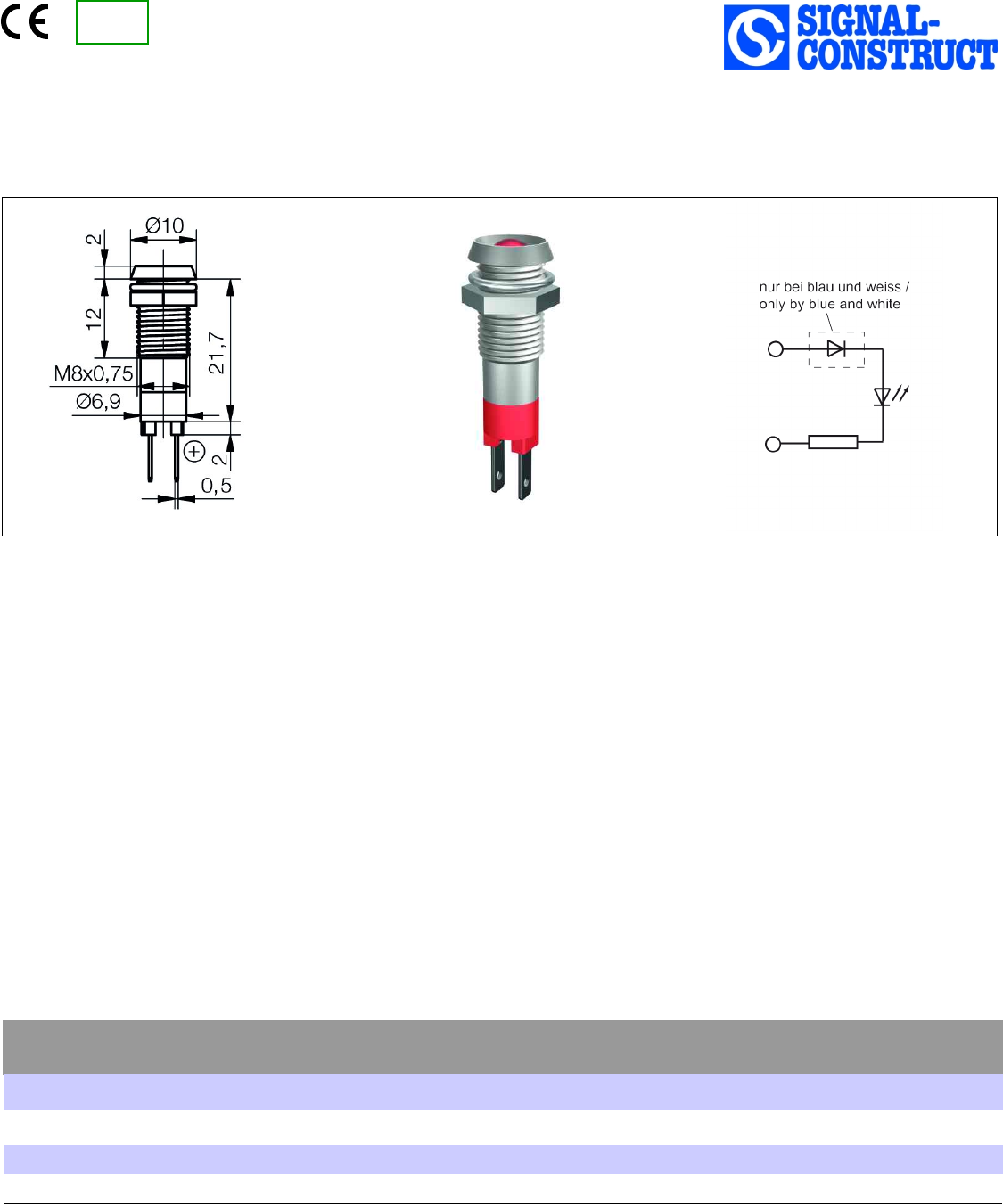

LED-Indicator Ø8mm
SMTx08x1x
LED-Signalleuchte Ø8mm
SMTx08x1x
RoHS
Compliant
LED-Signalleuchte mit Innenreflektor für
Frontplatteneinbau.
LED-Indicator with inside reflector for front
panel installation.
Gehäuse: Metallgehäuse mattverchromt für
Schraubbefestigung (Gewinde M8x0,75)
Anziehdrehmoment: 100 cN·m
Einbau-Öffnung: Ø8+0,2 mm
Schutzart nach DIN EN 60529: IP50
Anschluss: 2x Flachstecker 2,8 x 0,5 mm
Löttemperatur: 260°/5 Sek.
Betriebsspannung:
12/14V, 24/28V DC - rot, gelb, grün
12/14V, 24/28V DC(AC) - blau, weiß
Die Stromaufnahme/Helligkeit bei Wechselspannung
ist gegenüber DC-Betrieb um ca. 50% reduziert.
Housing: Metal housing in frosted chromium plated
for screw-fastening (screw-thread M8x0.75)
Tightening torque: 100 cN·m
Mounting-hole: Ø8+0.2 mm
Protection class acc. to DIN EN 60529: IP50
Connection: 2x tab terminal 2.8 x 0.5 mm
Soldering temperature: 260°/5 sec.
Operating voltage:
12/14V, 24/28V DC- red, yellow, green
12/14V, 24/28V DC(AC) - blue, white
The power consumption/brightness for alternating
voltage is reduced by approx. 50% compared to the
DC-operation.
SpecificationSpezifikation
Material
Teil Material MaterialPart
Materialien
Gehäuse
Messing Oberfläche
mattchrom
Housing
Brass, surface frosted
chromium plated
Isolierteil
Polycarbonat in Leuchtfarbe
Insulating part
Polycarbonat pigmented
Unterlegring
FE vernickelt
Washer
FE nickel plated
Mutter
Messing vernickelt
Nut
Brass nickel plated
Storage Temperature
-40°C/+100°C
Operation Temperature -30°C/+75°CBetriebstemperatur -30°C/+75°C
Lagertemperatur -40°C/+100°C
