Datasheet

Spacer DAH30Distanzhalter DAH30
RoHS
Complaint
In Leiterplatten eingesetzte Bedienelemente
wie z.B. Taster oder Potentiometer erfordern
oft die definierte Anpassung der wesentlich
kleineren Bauhöhe von LEDs. Diese Baureihe
bietet preiswerte Realisierungs-Möglichkeiten,
die ein Nachjustieren der LED-Lage nach dem
Einlöten nicht erforderlich machen.
Electronic components on PC boards such as
pushbuttons and potentiometers, necessitate
that the much smaller LEDs be mached to their
height by some special means. The following
series of standoffs provide an economic
method of meeting this requirement quickly
and easily. Once soldered to the board, the
hight is right. No more costly and time
consuming compensating measures.

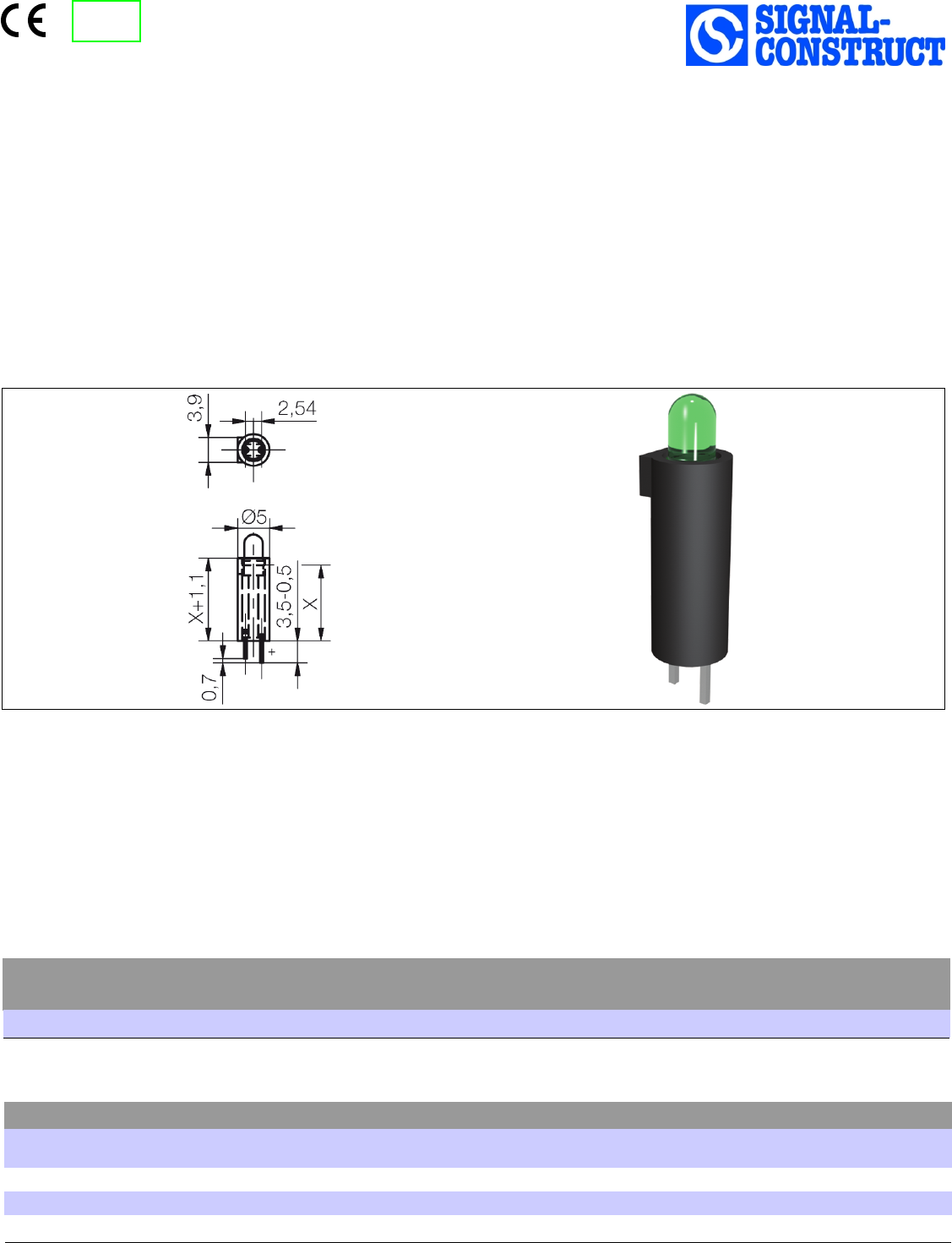

LED-Distanzhalter für 3 mm LED
Lieferbare Distanzmaße (x) 3,0mm - 24,5mm
Löttemperatur ohne LED bei 1,5mm Platinen-
stärke (FR4-Material) 350°C max. 6 sec.
Löttemperatur mit LED bei 1,5mm Platinen-
stärke (FR4-Material) 260°C max. 5 sec.
LED-Spacer for 3 mm LED
Available spacer heights (x) 3.0mm - 24,5mm
Soldertemperature without LED at 1,5mm PCB
thickness (FR4-Material) 350°C max. 6 sec.
Soldertemperature with LED at 1.5mm PCB
thickness (FR4-Material) 260°C max. 5 sec.
SpecificationSpezifikation
Material
Teil Material MaterialPart
Materialien
Gehäuse
Polycarbonat
Housing
Polycarbonate
Storage Temperature
Operation TemperatureBetriebstemperatur
Lagertemperatur
OptionsOptionen
Auch als Version mit zusätzlichem Fixierstift zur
maßgenauen Positionierung lieferbar
Also as typ with additional fixing pins for precise
positioning available
Abweichende Gehäuseeinfärbungen Various housing colourings
Bestückt mit LED und optinal eingerpägter Haltesicke Fitted with LED and pins forming to a crimp
Material UL 94-V0 auf Anfrage Material UL 94-V0 up on request
Seite1 / 1
Signal-Construct elektro-optische
Anzeigen und Systeme GmbH
email [e-mail]
web http://www.signal-construct.de
Tel. [phone]
Fax [phone]
Brückenäckerweg 4 DE
75223 Niefern
Num: 487 Stand 29.02.12
