Pin Signal name
1
DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI
Pin Signal name
1
L
2
N
Connection terminals
2
Ethernet
ON
COM
RUN / ERROR
READY
Modem / RS232
X1
1
24VAC
COM1 / RS232
X4
2143 5
X3
COM2 / RS232
UR UG UP UN S
X6
213
Relay Termination
On
Off
12 3 4
57
8030Z01
6

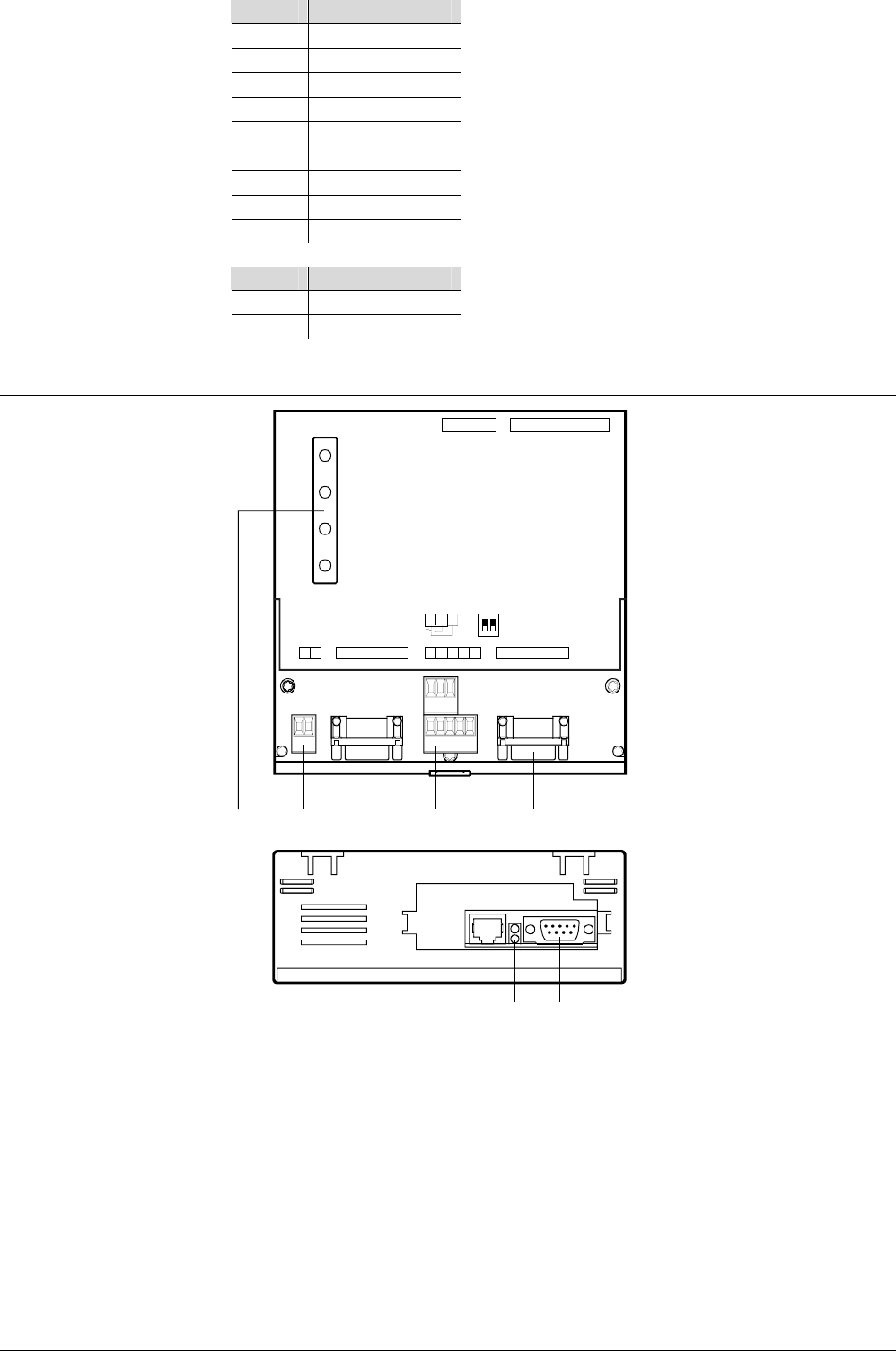

1 Status LED
2 Voltage supply X1
3 Not used
4 COM2 interface
5 Ethernet (RJ45)
6 LED for network status
7 Modem
Modem interface
Voltage supply: X1
