Technische Daten
Ausgang
Kontaktbelastung
Potential gegen Erde
Potentialfrei
max. AC 250 V
max. 10 A ohmsche Last
max. 2 A induktive Last, cos ϕ > 0,2
max. AC 250 V
Externe Absicherung der Zuleitung(en)
Schmelzsicherung träge max. 10 A
oder
Leitungsschutzschalter max. 13 A
Auslösecharakteristik B, C, D nach
EN 60898
Sollwert X
k
20 ...110 °C
Schaltdifferenz ∆t
2 K, fest
Einbaulage
beliebig
Werkstoffe
Gehäuse aus Kunststoff
Kabeleinführung
PG11
Geräteschutzklasse
I nach EN 60730-1
Schutzgrad
IP54 nach EN 60529
Umgebungstemperaturen:
am Gehäuse
am Fühler
max. 100 °C
max. 10 % über Messwert
Gewicht (inkl. Verpackung)
0,52 kg
Produktnorm
EN 60730-1
EU Konformität (CE)
CA1T1224xx
*)
*) Die Dokumente können unter http://siemens.com/bt/download bezogen werden.
Anschlussklemmen
gezeichnete Kontaktstellung 'kalt'
Achtung :
Technische Daten der Schaltkontakte beachten max. AC 250 V / 10(2) A
1
9G806 A
32

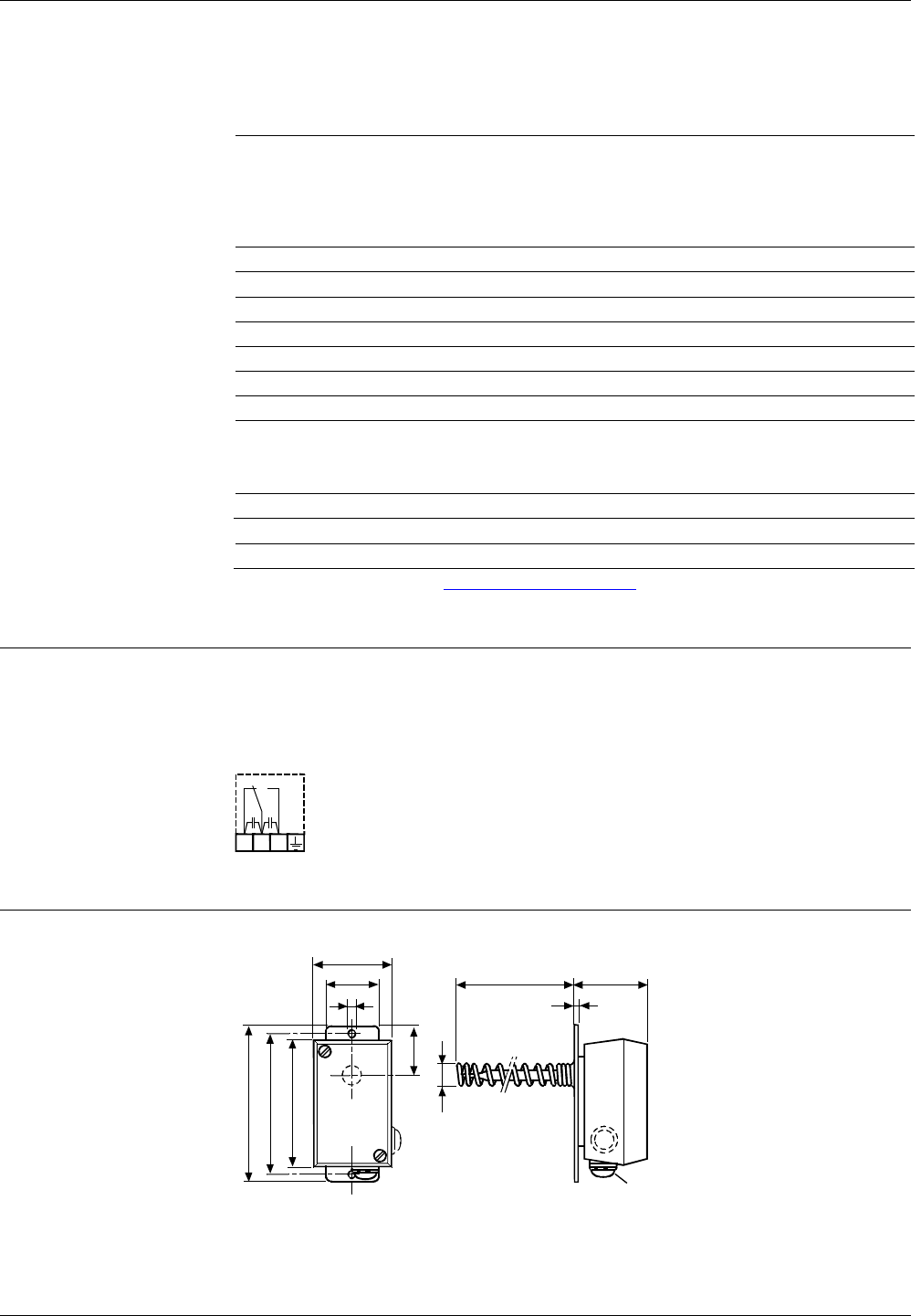

Massbilder
alle Abmessungen in mm
60
120
106
98
40
ø 5
2
55
PG11
9M802 B
200
ø 16
35
Allgemeine Gerätedaten
Richtlinien und Normen
 1998 - 2014 Siemens Schweiz AG Änderungen vorbehalten
3 / 3
