Technik
Das Gehäuse des Feuerschutz-Thermostaten besteht aus Kunststoff und hat einen
abnehmbaren Deckel, welcher durch 2 Schrauben gehalten wird. Das Gehäuse ist
auf einer metallischen Montageplatte befestigt.
Die Fühlersonde des Feuerschutz-Thermostaten TKM2 liegt in einer an der Mon-
tage-platte angelöteten Drahtspirale. Die Sonde des Feuerschutzthermostaten
arbeitet nach dem Flüssigkeitsausdehnungsprinzip.
Sollwerteinstellung
Zur Sollwerteinstellung muss der Gehäusedeckel
entfernt werden.
− Sollwert X
K
: einstellbar 20 ...110 °C
− Schaltdifferenz ∆t
− Sie ist nicht einstellbar: 2 K, fest
2
1
3
2
1
3
y
X
K
∆
t
[
x
D
]
t
[
°C
]
9I803
Montagehinweise
Dem Gerät liegt eine Montageanleitung bei (Nr. 35199).
Das Thermostatgehäuse ist aussen am Luftkanal anzubringen.
Entsorgung
Die Geräte gelten für die Entsorgung als Elektronik-Altgerät im Sinne der
Europäischen Richtlinie 2012/19/EU und dürfen nicht als Haushaltsmüll entsorgt
werden.
• Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle.
• Beachten Sie die örtliche und aktuell gültige Gesetzgebung.

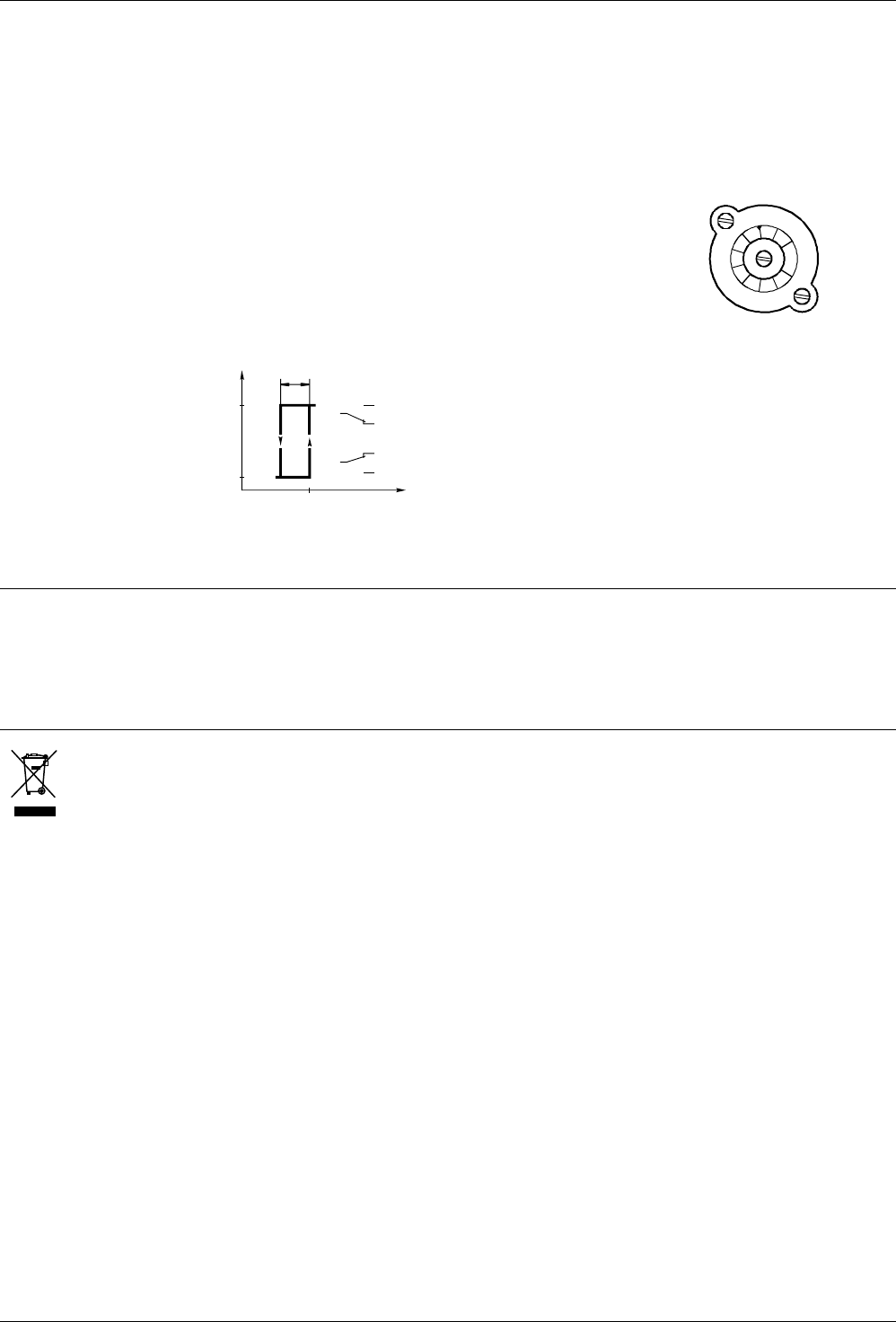

Einstellmöglichkeit
Funktionsdiagramm
2 / 3
