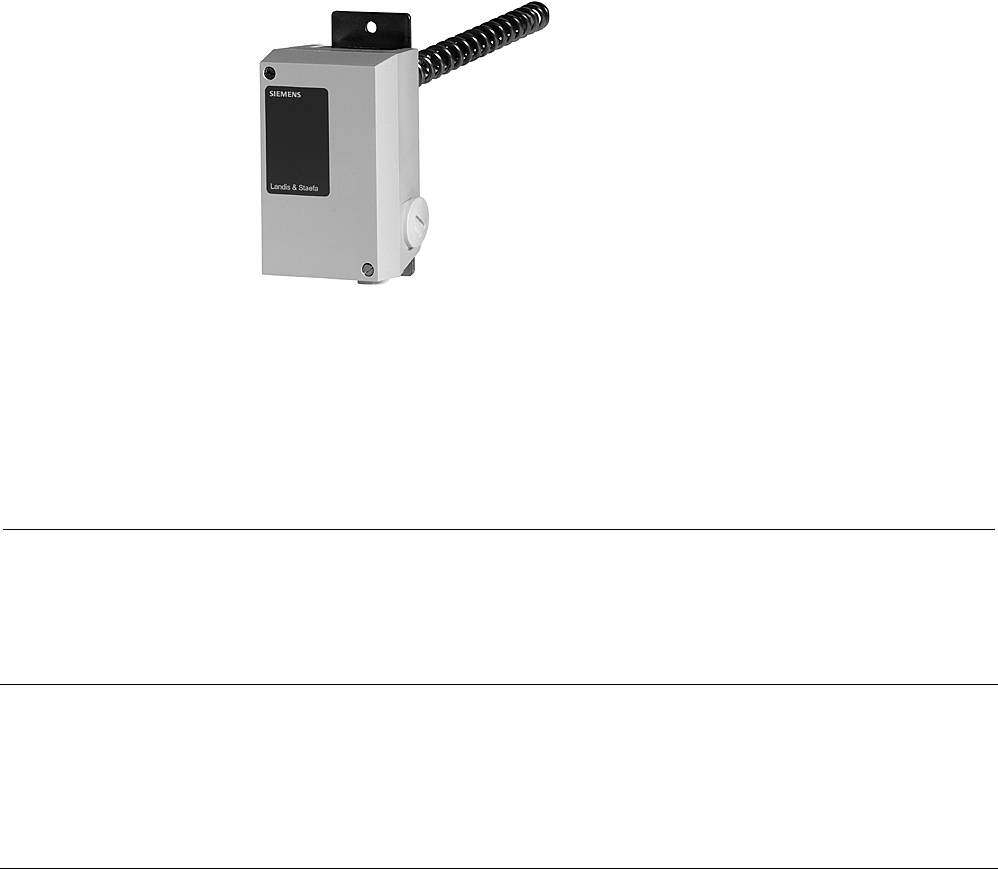

Feuerschutz-Thermostat

TKM2

für Luftkanäle

Feuerschutz-Thermostat zur Überwachung von Luftkanaltemperaturen

• Umschalter, Schaltleistung AC250 V / 10(2) A

• Messbereich 20 ...110 °C

Anwendung

Typische Anwendung des Feuerschutz-Thermostaten TKM2 ist die Temperatur-

überwachung in Luftkanälen, um einen Brandausbruch zu vermeiden. Wenn die

Lufttemperatur über den eingestellten Sollwert ansteigt, schaltet der Thermostat

um.

Bestellung

Bei einer Bestellung sind Stückzahl, Name und Typenbezeichnung anzugeben.

Beispiel:

1 Feuerschutzthermostat TKM2

CA1N1291D

2014-04-04

Building Technologies

PAGE 1
s Feuerschutz-Thermostat 1 291 TKM2 für Luftkanäle Feuerschutz-Thermostat zur Überwachung von Luftkanaltemperaturen • Umschalter, Schaltleistung AC250 V / 10(2) A • Messbereich 20 ...110 °C Anwendung Typische Anwendung des Feuerschutz-Thermostaten TKM2 ist die Temperaturüberwachung in Luftkanälen, um einen Brandausbruch zu vermeiden. Wenn die Lufttemperatur über den eingestellten Sollwert ansteigt, schaltet der Thermostat um.
PAGE 2
Technik Das Gehäuse des Feuerschutz-Thermostaten besteht aus Kunststoff und hat einen abnehmbaren Deckel, welcher durch 2 Schrauben gehalten wird. Das Gehäuse ist auf einer metallischen Montageplatte befestigt. Die Fühlersonde des Feuerschutz-Thermostaten TKM2 liegt in einer an der Montage-platte angelöteten Drahtspirale. Die Sonde des Feuerschutzthermostaten arbeitet nach dem Flüssigkeitsausdehnungsprinzip.
PAGE 3
Technische Daten Allgemeine Gerätedaten Ausgang Kontaktbelastung Potentialfrei max. AC 250 V max. 10 A ohmsche Last max. 2 A induktive Last, cos ϕ > 0,2 max. AC 250 V Schmelzsicherung träge max. 10 A oder Leitungsschutzschalter max. 13 A Auslösecharakteristik B, C, D nach EN 60898 20 ...
