Einbindung in die Managementebene
Die Raumebene ist dank der Integration in die Automationsebene auch auf der
Managementebene sichtbar und bedienbar.
Desigo Insight ist die auf Windows basierende Managementstation im Gebäude-
atomationssystem von Siemens Building Technologies. Jede Komplexität, vom kleinen
Gebäude bis zu grossen Gebäudekomplexen und verteilten Gebäuden, wird durch die
modulare Struktur abgedeckt. Für weitere Informationen siehe die Systembeschreibung
Desigo, CM110660.
Die Managementstation Desigo Insight beinhaltet je nach Komplexität z.B. folgende
Programmteile für den Anwender:
• Plant Viewer: Grafische Bedienung der Anlage
• Time Scheduler: Zeitprogramme für verschiedenste Schaltvorgänge
• Object Viewer: Anzeige und Änderung von Datenpunktwerten
• Alarm Router: Weiterleitung von Alarmmeldungen
• usw.
Für die Steuerung und Bedienung der Raum-Controller eröffnet die Managementstation
Desigo Insight folgende zusätzliche Funktionalitäten:
• Bedienen und Beobachten von Räumen, Trending
• Zeitprogramme für Gebäudenutzung und Raumbelegung
• Einbinden der Controller-Daten in Anlagegrafiken
• Zentrale Steuerung von Sollwerten, Betriebszuständen, Licht, Jalousien etc.

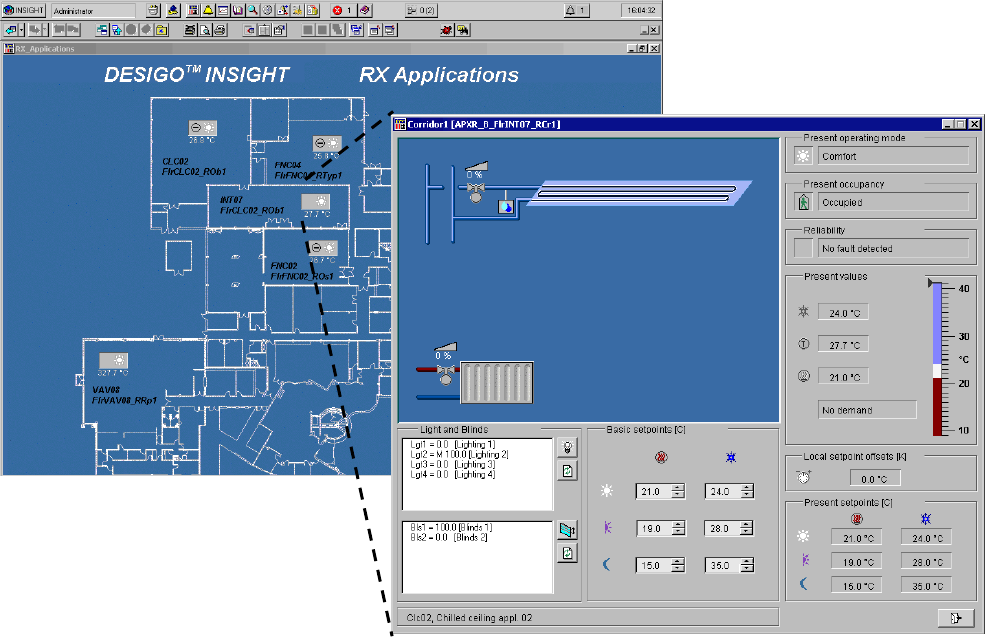

Desigo Insight stellt für jede Standardapplikation ein passendes Super-Genie zur Verfügung
